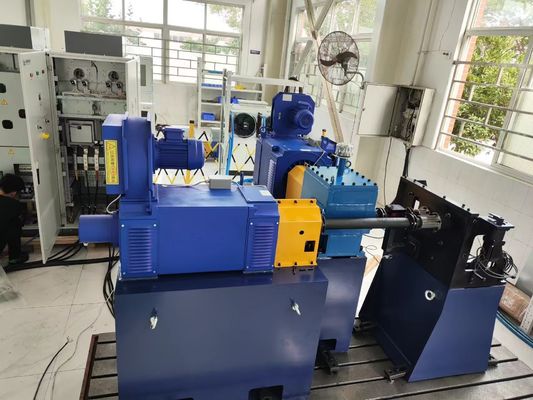

SSCH160-6000-10000 Banc d'essai dynamométrique pour pompe hydraulique industrielle de 160 kW

SSCH160-6000-10000 Banc d'essai dynamométrique pour pompe hydraulique industrielle de 160 kW

1. Aperçu du système du banc d'essai dynamométrique pour pompe hydraulique industrielle SSCH160-6000-10000 de 160 kW

Le banc d'essai dynamométrique pour pompe hydraulique SSCH160-6000-10000 est spécialement conçu pour l'hydraulique industrielle à usage intensif. Il intègre un dynamomètre électrique haute charge de 160 kW, une pompe hydraulique haute pression de qualité industrielle, un module de charge multi-conditions et un système de mesure et de contrôle de qualité industrielle. Il permet des tests de performance complets des pompes hydrauliques industrielles sous haute pression (50 MPa), haute charge (charge continue de 160 kW) et conditions de fonctionnement stables. Le système prend en charge la recirculation de l'énergie électrique à plus de 85 % et convient à l'étalonnage des performances, à la vérification d'endurance de 1000 heures et à la simulation de défauts des pompes hydrauliques haute pression utilisées dans les machines de moulage par injection, les machines métallurgiques et les équipements miniers. Il répond aux exigences de fiabilité élevée, de charge élevée et de tests à cycle long de l'industrie hydraulique industrielle.

2. Composants du système du banc d'essai dynamométrique pour pompe hydraulique industrielle SSCH160-6000-10000 de 160 kW

1) Pompe hydraulique haute pression industrielle: Pression nominale 50 MPa, débit 80 L/min, adaptée à l'huile hydraulique anti-usure industrielle (telle que L-HM46/68), avec une stabilité de fonctionnement à long terme à haute pression, fournissant une source d'huile haute pression continue pour le module de charge, simulant les conditions réelles d'alimentation en huile des machines de moulage par injection et des presses métallurgiques ;

2) Module de réservoir de carburant: Volume disponible de 200 L, plage de réglage de la suralimentation de 0 à 0,3 MPa (s'adaptant aux exigences de régulation de la pression des pompes industrielles), équipé d'un système de filtration à trois étages (précision de 10 μm) pour éviter l'usure de la pompe hydraulique causée par la contamination de l'huile et assurer la propreté de l'huile et la stabilité de la circulation dans des conditions de haute pression ;

3) Dynamomètre électrique de 160 kW: L'unité de test de puissance principale fournit une régulation de vitesse en continu de 0 à 10 000 tr/min, prend en charge un fonctionnement en surcharge de 120 % (durée à court terme de 10 minutes, adaptée aux charges de choc de démarrage et d'arrêt des pompes industrielles), contrôle avec précision le couple en régime permanent grâce au chargement par force électromagnétique et teste l'efficacité du retour d'énergie de ≥85 % ;

4) Capteur de couple et de vitesse: Plage de couple 0-500 Nm, plage de vitesse 0-10000 tr/min, niveau de précision ≤0,1 % FS, acquisition en temps réel des données de couple et de vitesse des pompes hydrauliques industrielles, s'adaptant aux besoins d'acquisition de données en régime permanent sous forte charge ;

5) Système d'onduleur à fréquence variable: utilise le contrôle direct du couple (DTC) avec une précision de contrôle de ±0,01 Hz ; fonctionne dans une plage de température de fonctionnement de 0 °C à 45 °C (compatible avec les fluctuations de température dans les ateliers industriels), a un niveau de protection IP54, fonctionne à 100 % de pleine charge à des altitudes inférieures à 1000 m, a un niveau de bruit de ≤85 dB et prend en charge le protocole de communication Modbus pour les réseaux locaux industriels ;

6) Module de charge: Ces modules sont divisés en trois types de charges industrielles : ① Charge de décharge haute pression : Ce module utilise un groupe de vannes de décharge de classe 50 MPa pour tester les caractéristiques pression-débit en régime permanent à haute pression d'une pompe hydraulique ; ② Charge de régulation proportionnelle : Ce module utilise une vanne proportionnelle pour simuler les variations de débit lors du serrage/ouverture du moule d'une machine de moulage par injection ; et ③ Vérin de chargement à usage intensif : Ce module utilise un actionneur hydraulique de classe 50 kN pour simuler les conditions de service intensif des équipements métallurgiques et de levage des machines minières.

7) Module de mesure et de contrôle: Intègre une unité d'acquisition de données multicanaux (fréquence d'échantillonnage 300 Hz, adaptée aux tests en régime permanent industriels), prend en charge l'acquisition simultanée de plus de 150 paramètres, notamment le couple, la pression (0-60 MPa), le débit (0-100 L/min), la température de l'huile, et génère automatiquement des courbes de rendement volumétrique et de rendement total de la pompe, ainsi que des rapports d'essai spécifiques aux équipements industriels.

8) Module de télécommande: Ce module utilise une architecture double cœur DSP+FPGA, un processeur d'architecture X86 (fréquence principale de 1,0 GHz, mémoire de 1 Go, disque DOM de 8 Go) et est préinstallé avec le système Win10 IoT Industrial Edition. Il prend en charge l'arrimage avec le système MES de l'atelier et peut réaliser un contrôle local/à distance dans un rayon de 500 m, s'adaptant aux besoins des ateliers industriels sans personnel.



3. Paramètres techniques du banc d'essai dynamométrique pour pompe hydraulique industrielle de 160 kW



Paramètres	Indicateurs techniques	Paramètres	Indicateurs techniques
Puissance nominale	160kW	Plage de vitesse à couple constant	0-6000 tr/min
Vitesse de sortie maximale	10000 tr/min	Plage de vitesse à puissance constante	6000-10000 tr/min
Capacité de surcharge	120 % (durée à court terme de 10 minutes)	Couple nominal	255Nm
Plage de mesure du couple	0-500Nm (capteur adaptatif)	Efficacité de récupération d'énergie	≥85 % (retour au réseau)
Précision de la mesure de la vitesse	±0,01 %FS	Méthode de refroidissement	Refroidissement à eau forcée + cycle de dissipation thermique indépendant
Méthode de contrôle	Contrôle en boucle fermée à trois boucles couple/vitesse/puissance	Alimentation adaptateur	380V±10% triphasé 50Hz (transformateur indépendant requis)
Précision du contrôle en régime permanent	Couple ±0,2 % FS, vitesse ±0,1 tr/min	Plage de puissance de la pompe hydraulique applicable	80-200kW (couvrant les pompes industrielles grand public de moyenne et grande puissance)



4. Normes de référence du banc d'essai dynamométrique pour pompe hydraulique industrielle SSCH160-6000-10000 de 160 kW



Normes nationales



1) GB/T 3766-2021 Règles générales et exigences de sécurité pour les systèmes de transmission hydraulique et leurs composants
2) GB/T 17487-2021 Méthodes d'essai des pompes hydrauliques
3) GB/T 23537-2017 Pompe à piston hydraulique (Norme spéciale pour les pompes à piston haute pression industrielles)
4) JB/T 7039-2016 "Limites des valeurs de bruit pour les pompes hydrauliques" (Exigences de conformité au bruit pour les ateliers industriels)



Normes internationales



1) ISO 4413:2010 "Fluide hydraulique - Règles générales et exigences de sécurité pour les systèmes et leurs composants"
2) ISO 10770-1:2019 "Fluide hydraulique - Pompes et moteurs - Partie 1 : Pressions nominales, cylindrées nominales et vitesses nominales" (Norme de paramètre nominal de la pompe industrielle)
3) DIN 24313:2019 Fluide hydraulique - Méthodes d'essai des pompes
4) ISO 9906:2012 "Moteurs à combustion interne alternatifs - Performances" (adapté aux tests de performance des moteurs d'entraînement des pompes industrielles)



5. Principaux avantages du banc d'essai dynamométrique pour pompe hydraulique industrielle SSCH160-6000-10000 de 160 kW



1) Capacité de test en régime permanent à forte charge: Le dynamomètre de 160 kW prend en charge le fonctionnement en régime permanent de 0 à 10 000 tr/min, avec une précision de contrôle du couple de ±0,2 % FS. Il peut effectuer des tests en régime permanent à haute pression de 50 MPa des pompes hydrauliques industrielles pendant 72 heures consécutives, s'adaptant à la simulation des conditions de fonctionnement "fonctionnement continu 24 heures sur 24" des pompes de machines de moulage par injection.



2) Adaptation approfondie à la haute pression industrielle: Pompe hydraulique de classe 50 MPa + groupe de vannes de décharge haute pression, couvrant les exigences de test des pompes à piston haute pression industrielles grand public (35-70 MPa), peut capturer avec précision la tendance d'atténuation du rendement volumétrique de la pompe sous haute pression, fournissant un support de données pour la sélection des systèmes hydrauliques d'équipements industriels ;



3) Avantages en matière d'économie d'énergie et de coûts: Avec une efficacité de retransmission d'énergie de plus de 85 %, le système récupère environ 136 kWh d'électricité par heure à pleine charge de 160 kW, ce qui permet d'économiser plus de 60 % des coûts énergétiques annuels par rapport aux bancs d'essai à charge résistive traditionnels. Il est particulièrement adapté à l'inspection de la qualité par lots et aux tests de durabilité à long terme des pompes industrielles.



4) Simulation de multiples conditions de travail industrielles: Le module de charge prend en charge la commutation à trois modes : débordement haute pression (pressage métallurgique), étranglement proportionnel (serrage de moulage par injection) et chargement à forte charge (levage minier). Les tests de performance des pompes dans différents scénarios industriels peuvent être effectués sans changer d'équipement.



5) Adaptabilité aux ateliers industriels: Le système d'onduleur à fréquence variable est doté d'une protection IP54 et d'un refroidissement à eau forcée, ce qui le rend adaptable aux environnements poussiéreux et à température fluctuante des ateliers industriels. Il prend également en charge l'intégration du protocole Modbus avec le système MES de l'atelier, permettant la liaison des données de test avec le système de gestion de la production.



6) Conception à haute fiabilité: Les composants principaux du dynamomètre sont fabriqués à partir de matériaux durables de qualité industrielle (tels que les roulements de la série industrielle robuste SKF), avec un temps de maintenance annuel de ≤30 heures ; le système de filtration du réservoir d'huile à trois étages réduit l'usure de la pompe hydraulique et prolonge la durée de vie de l'équipement d'essai.



6. Applications du système de banc d'essai dynamométrique pour pompe hydraulique industrielle SSCH160-6000-10000



1) Essais de pompes hydrauliques pour machines de moulage par injection à usage intensif: Ciblant les pompes à piston haute pression de 35 à 50 MPa dans les machines de moulage par injection, ce test mesure les caractéristiques pression-débit et le rendement volumétrique dans des conditions de serrage/injection du moule pour assurer la stabilité du moulage des produits moulés par injection.



2) Vérification du système hydraulique des machines métallurgiques: S'adapte aux pompes hydrauliques de 40 à 60 MPa utilisées dans les presses métallurgiques et les laminoirs, simule les conditions de haute température et de forte charge et vérifie la fiabilité de fonctionnement à long terme et les capacités d'alerte de défaut de la pompe ;



3) Inspection de la qualité des pompes hydrauliques pour machines minières: Fournir un étalonnage des performances en usine pour les pompes principales hydrauliques (30-50 MPa) des excavatrices et chargeuses minières, tester les capacités de contrôle sensible à la charge et anti-pollution, et assurer la disponibilité des équipements dans les environnements miniers difficiles ;



4) Essais des machines de pont de navires: Pour les pompes hydrauliques de 30 à 40 MPa utilisées dans les treuils et guindeaux d'ancre de navires, le couple de sortie et le rendement sont testés dans des conditions de basse vitesse et de forte charge pour répondre aux exigences de fiabilité de l'industrie de la construction navale ;



5) R&D et amélioration des pompes hydrauliques industrielles: Fournir la R&D et les tests de pompes de moyenne et grande puissance de 80 à 200 kW pour les fabricants de pompes hydrauliques, optimiser la structure d'étanchéité haute pression et la conception de la plaque de distribution de la pompe, et améliorer la compétitivité des produits.



7. Liste des modèles de banc d'essai dynamométrique pour pompe hydraulique industrielle



Modèle	Configuration principale (dynamomètre électrique)	Vitesse d'essai maximale	Adapter la pression de la pompe hydraulique
SSCH11-15000-35000	11kW, 7Nm	35000 tr/min	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000 tr/min	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000 tr/min	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000 tr/min	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000 tr/min	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000 tr/min	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000 tr/min	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000 tr/min	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000 tr/min	≤70MPa
Remarque	Prise en charge de la personnalisation des modules de puissance, de vitesse et de charge en fonction des besoins du client (tels que l'ajout d'une chambre environnementale à haute température et d'un module de test anti-pollution)





•Livraison: Les modèles standard sont expédiés dans les 55 jours (le cycle de production pour les équipements de moyenne puissance est inférieur à 160 kW) ; les modèles personnalisés sont expédiés dans les 55 à 110 jours (y compris la logistique internationale et l'assistance au dédouanement, et une liste de déclaration en douane spécifique pour les équipements de moyenne puissance). Un "kit d'installation modulaire" est également disponible (avec des lignes principales pré-connectées, réduisant le temps d'installation sur site à 2 jours).



•Service après-vente: Les composants principaux (dynamomètre, bride de couple) sont garantis un an, et nous fournissons une assistance technique bilingue à vie en chinois et en anglais (temps de réponse ≤ 4 heures). Les pièces de rechange sont expédiées au niveau national dans les 24 heures et livrées à l'international dans les 7 jours. Nous proposons également une formation gratuite de 1,5 jour pour les opérateurs (y compris un tutoriel spécial sur les tests de moteurs de moyenne puissance) et prenons en charge le débogage à distance (sur ordinateur, y compris des conseils sur la configuration de la solution modulaire).
