Banc d'essai de roulements SYJ-d120-200 2000 tr/min Description du produit
SYJ-d120-200 banc d'essai de roulements à 2000 tr/min peut simuler les conditions d'utilisation réelles pour effectuer des tests de durée de vie des roulements dans différentes conditions de fonctionnement (telles que différentes vitesses, charges axiales et radiales, températures, graisse lubrifiante, etc.), et peut enregistrer avec précision de nombreux paramètres techniques importants tels que la vitesse du roulement, la température du roulement, les vibrations, la charge, etc. pour analyser les performances du roulement.
Composants principaux du banc d'essai de roulements SYJ-d120-200

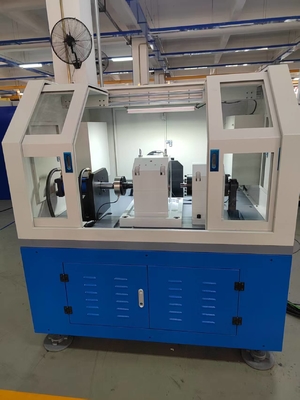

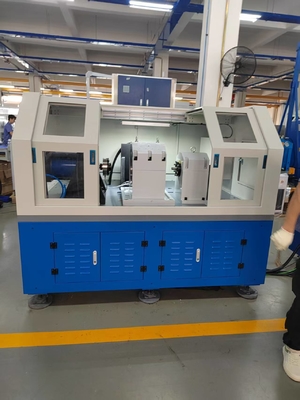

S Le banc d'essai de roulements SYJ-d120-200 est principalement composé d'un bâti, d'un corps d'essai, d'un système d'entraînement, d'un système de chargement, d'un système de lubrification, d'un système de refroidissement par air, d'un système de contrôle électrique et d'un logiciel, comme le montre la figure 1.
Figure 1 (Configuration générale du banc d'essai de roulements ferroviaires)
1) bâti
Le bâti, considéré comme la base du banc d'essai de roulements ferroviaires, est en fonte ductile, ce qui peut assurer la stabilité du banc d'essai en rotation à grande vitesse et en fonctionnement à forte charge.
Industrie automobileCorps du banc d'essai
Le corps du banc d'essai est la partie centrale du banc d'essai de roulements ferroviaires, et sa structure est la clé de la technologie du banc d'essai de roulements ferroviaires. Le corps du banc d'essai se compose d'un dispositif de chargement, d'un système d'arbre d'essai, d'un roulement d'essai, d'un mécanisme de chargement, etc.
Figure 2
Outillage de roulement d'essai
AérospatialeSystème d'entraînement
Le moteur d'entraînement adopte un servomoteur, qui adopte un contrôle en boucle fermée de la vitesse. Le moteur transmet la vitesse et le couple à la broche d'essai. La puissance du moteur est de 37 kW, et la courbe caractéristique du moteur est la suivante.
Répondre aux caractéristiques d'essai : Plage de vitesse de contrôle du moteur 100～±2000 tr/min.
Courbe caractéristique du servomoteur
Transport ferroviaireSystème de chargement

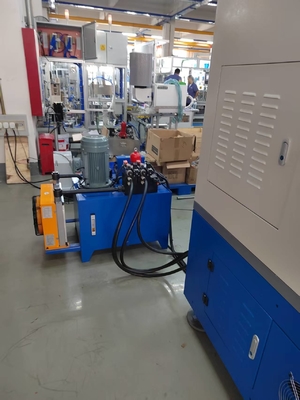

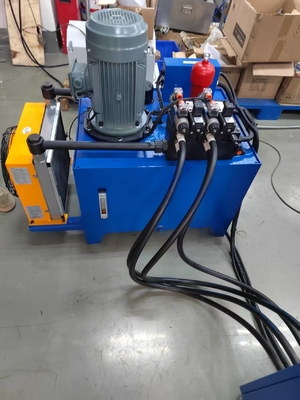

Le système de chargement adopte un mode en boucle fermée à vanne servo hydraulique. Le système de chargement hydraulique sera placé à l'extérieur du corps du banc d'essai, ce qui est pratique pour la maintenance et la dissipation thermique. Le système de chargement hydraulique est une partie importante du système de chargement servo en boucle fermée électro-hydraulique.
Machines de constructionSystème de lubrification
Le système de lubrification est le système de lubrification des roulements de l'équipement. Pour répondre aux exigences de lubrification des roulements de l'équipement, le système de lubrification doit être équipé de pompes d'alimentation et de retour d'huile.
Industrie de l'énergie éolienneSystème de contrôle et pièces électriques

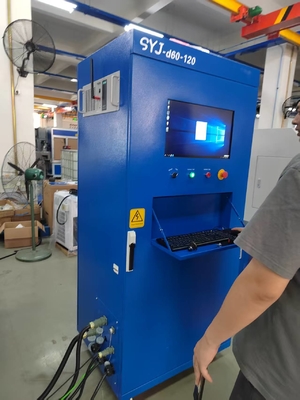

Le système de contrôle se compose d'un contrôleur programmable Omron, d'un terminal de contrôle programmable, d'une unité d'entraînement à conversion de fréquence, de diverses unités d'acquisition de capteurs (température, vitesse, pression, vibrations), de moteurs, etc.
Machines-outils de précisionSystème de refroidissement par air
Le ventilateur axial utilise le ventilateur axial à très faible bruit produit par Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, avec un volume d'air de 15800 m3/h, une vitesse du vent de 10 m/s et une vitesse d'alimentation en air contrôlée.
Paramètres techniques du banc d'essai de roulements SYJ-d120-200 2000 tr/min
| Indicateurs techniques |
Valeurs |
| Nombre de roulements testés simultanément |
2 |
| Diamètre intérieur du roulement d'essai |
φ120 mm-φ200 mm |
| Diamètre extérieur du roulement d'essai |
φ200 mm-φ300 mm |
| Charge d'essai axiale maximale |
2-30 kN, précision ±3 % (chaque jeu de roulements peut être chargé en fonction du kilométrage) |
| Charge d'essai radiale maximale |
5-200 kN, précision ±3 % (chaque jeu de roulements, chargement statique, la charge est réglable) |
| Vitesse maximale |
100-2000 tr/min (la vitesse est réglable), contrôle en boucle fermée, précision de contrôle ±2 % |
| Mode de chargement |
Mode de réglage automatique ou manuel, mode de spectre de charge préprogrammé, mode de vitesse |
| Roulements auxiliaires |
Lubrification forcée à l'huile fine |
Domaines d'application Caractéristiques
1) Exigences d'alimentation : L'alimentation d'entrée est monophasée triphasée AC220V±10% 50Hz.
2) Protection contre les fuites : protection contre les fuites de type courant, IΔn ≤30mA, temps de fonctionnement ≤0,1s, capacité 10A.
3) Régulateur : Équipé d'un régulateur de moteur à vitesse AC, pour fournir une puissance réglable au moteur.
4) Collecteur de données : Un collecteur de données est configuré pour collecter les données expérimentales.
5) Mécanisme expérimental : comprenant le diamètre nominal du roulement, l'envergure, le type de roulement, le siège de roulement mobile, le dispositif de chargement radial du roulement, etc.
6) Capteurs : Équipé de plusieurs capteurs, dont un capteur de charge radiale de roulement, un capteur de charge radiale totale, un capteur de charge axiale totale, un capteur de charge axiale de roulement gauche et droit, etc., pour mesurer les performances du roulement sous différentes charges.Banc d'essai de roulements SYJ-d120-200 2000 tr/min
Domaines d'application 1) Industrie de la fabrication de roulements :
utilisé pour le développement de nouveaux produits, la vérification des processus de production et l'inspection de la qualité en usine ;2)
Industrie automobile: test de composants clés tels que les roulements de moyeu de roue et les roulements de boîte de vitesses ;3)
Aérospatiale: Essais de composants en conditions de fonctionnement extrêmes tels que les roulements de moteur et les roulements de train d'atterrissage ;4)
Transport ferroviaire: Vérifier les performances des roulements de bogie et des roulements de moteur de traction pour les trains à grande vitesse et les métros ;5)
Machines de construction: test de roulements à forte charge d'excavatrices, de grues et d'autres équipements ;6)
Industrie de l'énergie éolienne: test des roulements d'arbre principal et des roulements d'orientation des éoliennes ;7)
Machines-outils de précision: Vérifier la stabilité des roulements de broche dans des conditions de fonctionnement à grande vitesse et de haute précision.Profil de l'entreprise
