SYJ-d60-120 Banque d'essai de roulement à 5000 tr/min Description du produit
Un petit banc d'essai de roulement à grande vitesse est utilisé pour tester des roulements à haute température (température ambiante) et à grande vitesse.commande automatique manuelle et programmée par ordinateurEn mode de commande automatique de l'ordinateur, la machine d'essai peut effectuer des essais à grande vitesse sur des roulements selon le spectre de charge réglé.L'ordinateur collecte et stocke automatiquement les données de test, et peut déterminer automatiquement la défaillance des roulements et arrêter la machine en fonction des paramètres de défaillance définis.
Le banc d'essai du roulement est composé des équipements suivants: système de couchage de la machine, servo-moteur, système de charge d'essai, système de circulation de l'huile de lubrification du roulement,Outils d'essai et systèmes électriques et de commande.
SYJ-d60-120 Banque d'essai de roulement Les principaux composants

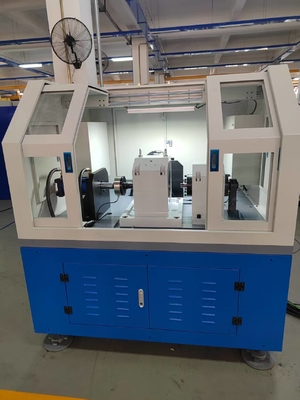

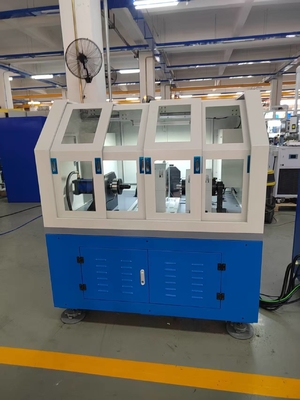

S SYJ-d60-120 machine d'essai de la durée de vie des roulements se compose principalement d'un lit, d'un corps d'essai, d'un système de propulsion, d'un système de chargement, d'un système de lubrification, d'un système de refroidissement par air, d'un système de commande électrique,et logiciels, comme indiqué à la figure 1.
Figure 1 (Configuration générale du banc d'essai du roulement ferroviaire)
1) Matrice
LeMatrice, considérée comme la base du banc d'essai de roulement ferroviaire, est en fer ductile, ce qui peut assurer la stabilité du banc d'essai en rotation à grande vitesse et en fonctionnement à grande charge.
2) Corps du banc d'essai

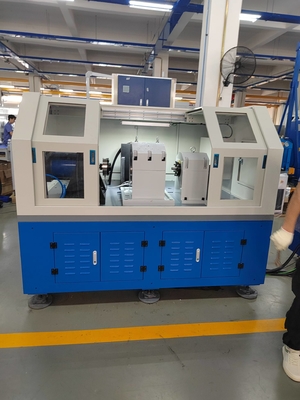

Lecorps du banc d'essaiLe roulement est la partie centrale du banc d'essai de roulement ferroviaire et sa structure est la clé de la technologie du banc d'essai de roulement ferroviaire.corps du banc d'essaiIl est composé d'un dispositif de chargement, d'un système d'arbre d'essai, d'un roulement d'essai, d'un mécanisme de chargement, etc.
Figure 2
Utilisateurs de roulements d'essai
3) Système de conduite
Le moteur motopropulseur adopte un servo-moteur, qui adopte le contrôle de la vitesse en boucle fermée.et la courbe des caractéristiques du moteur est la suivante:.
Les caractéristiques de l'essai sont remplies: plage de vitesses de commande du moteur 100 ± 2000 tr/min.
courbe caractéristique du servomotore
4) Système de chargement

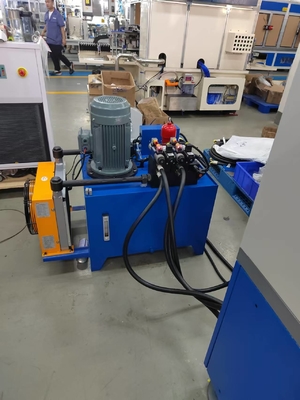

Le système de chargement adopte un mode en boucle fermée de servo-valve hydraulique.Le système de chargement hydraulique est une partie importante du système de servo-chargement électro-hydraulique en boucle fermée.
5) Système de lubrification
Le système de lubrification est le système de lubrification des roulements de l'équipement.le système de lubrification doit être équipé de pompes d'huile d'alimentation et de retour.
6) Système de commande et pièces électriques

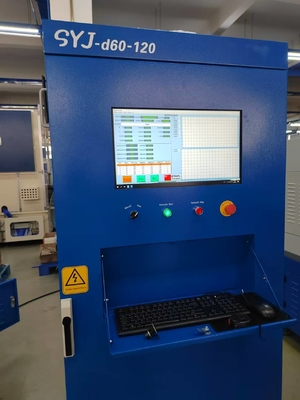

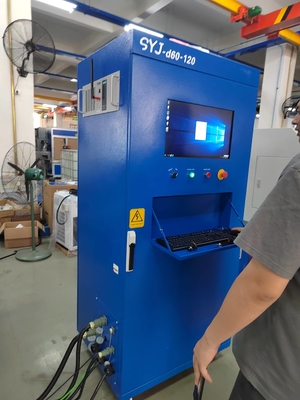

Le système de commande est constitué d'un contrôleur programmable Omron, d'un terminal de commande programmable, d'une unité de commande de conversion de fréquence, de divers capteurs (température, vitesse, pression,Unités d'acquisition de vibrations, moteurs, etc.
7) Système de refroidissement par air
Le ventilateur à débit axial utilise le ventilateur à débit axial à très faible bruit produit par Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, avec un volume d'air de 15800 m3/h, une vitesse du vent de 10 m/s,et une vitesse d'alimentation en air contrôlée.
Paramètres techniques du banc d'essai de roulement SYJ-d60-120 5000 tr/min
| Indicateurs techniques |
Les valeurs |
| Diamètre intérieur du roulement d'essai |
φ60 mm - φ120 mm |
| Charge d'essai axiale maximale |
0 - 200 kN, précision ± 3% (chaque ensemble de roulements peut être chargé en fonction du kilométrage) |
| Charge d'essai radiale maximale |
0 à 300 kN, précision ± 3% (chaque ensemble de roulements, charge statique, charge réglable) |
| Vitesse maximale |
0-5000 tours/min (vitesse réglable), commande en boucle fermée, précision de commande ±2% |
| Mode de chargement |
Un mode de réglage automatique ou manuel, mode de spectre de charge préprogrammée, mode de vitesse |
| roulements de soutien |
Lubrification forcée à l'huile fine |
SYJ-d60-120 Banque d'essai de roulement à 5000 tr/minCaractéristiques
1) Exigences de puissance: l'alimentation d'entrée est AC220V ± 10% 50 Hz à trois fils monophasiques.
2) Protection contre les fuites: protection contre les fuites de type courant, IΔn ≤ 30mA, temps de fonctionnement ≤ 0,1s, capacité 10A.
3) Gouverneur: équipé d'un régulateur de vitesse du moteur à courant alternatif, pour fournir une puissance réglable au moteur.
4) Collecteur de données: un collecteur de données est configuré pour collecter des données expérimentales.
5) Mécanisme expérimental: comprenant le diamètre nominal du roulement, la portée, le type de roulement, le siège mobile du roulement, le dispositif de charge radiale du roulement, etc.
6) Capteurs: équipés de plusieurs capteurs, y compris le capteur de charge radiale du roulement, le capteur de charge radiale totale, le capteur de charge axiale totale, le capteur de charge axiale du roulement gauche et droit, etc.pour mesurer les performances des roulements sous différentes loDes annonces.
SYJ-d60-120 Banque d'essai de roulement à 5000 tr/min Domaines d'application
Couvrant la fabrication de roulements et les industries qui ont des exigences élevées en matière de fiabilité des roulements: production de roulements (R&D, inspection de la qualité), automobiles (roulement de roue/roulement de boîte de vitesses),aérospatiale (rodements de moteur), le transport ferroviaire (rodosets), les machines de construction (rodosets lourds), l'énergie éolienne (rodosets à broche), les machines-outils de précision (rodosets à broche), etc.
