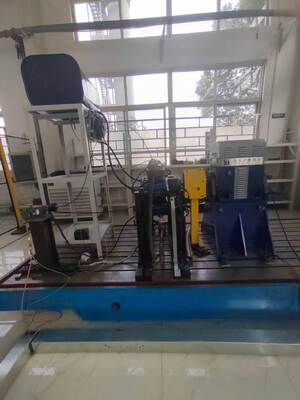

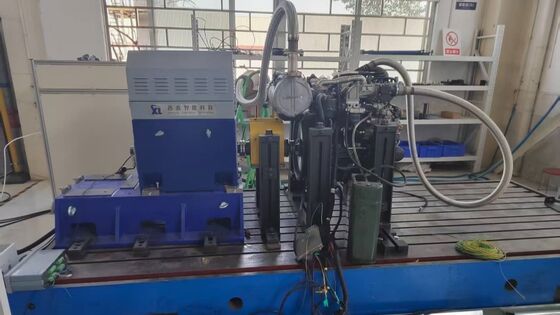

SSCG132-3000/10000 Système de banc de test dynamomètre du moteur de drone de 132 kW

SSCG132-3000/10000 Système de banc de test dynamomètre du moteur de drone de 132 kW

1. SSCG132-3000/10000 132 kW moteur de test de drone Dynamomètre Bench Système de composition Description

Le banc d'essai des moteurs de drones SSCG132-3000/10000 de 132 kW est un système d'essai complet conçu spécifiquement pour la recherche et la vérification des moteurs de drones de moyenne et haute puissance.Ce système intègre un dynamomètre électrique de haute précision, un système modulaire de mesure et de contrôle et une unité d'acquisition de données multicanal, permettant une évaluation complète des principaux paramètres de performance tels que le couple, la vitesse, la puissance,et consommation de carburant des moteurs turboshaft/turbopropulseurs de la classe 132 kW.

2.SSCG132-3000/10000 Dynamomètre électrique de 132 kW Paramètres techniques

3.SSCG132-3000/10000 132kW moteur de test de drone Dynamomètre Système de banc Principaux avantages

1) Contrôle de haute précision dans toutes les conditions de fonctionnement:La bride de couple et le compteur de consommation de carburant atteignent tous deux la norme de haute précision de 0,2% FS.il réalise un contrôle des fluctuations de vitesse sur une large plage de vitesses (0-10000 tr/min) (valeur typique < ± 0)0,1%), et la commutation en douceur entre les modes de couple constant (0-3000 tr/min) et de puissance constante (3000-10000 tr/min), assurant la fiabilité et la cohérence des données dans différentes conditions d'essai,et fournir une base précise pour l'évaluation des performances du moteur.

2) Gestion énergétique en quatre quadrants:Prend en charge le fonctionnement en double mode du moteur électrique / générateur et optimise le mécanisme de rétroaction énergétique pour les besoins de test en pleine condition tels que le démarrage, l'arrêt, la croisière et le sprint des moteurs UAV de classe 132 kW.Il a une efficacité de récupération d'énergie élevée, réduit considérablement les coûts de consommation d'énergie pendant le processus d'essai et est conforme au concept d'essai vert.

3) Élargissement modulaire et flexible:Le système de mesure et de contrôle XLE-1000 est doté d'une puissante compatibilité d'acquisition de données multicanal.et les supports du moteur peuvent être combinés de manière flexible selon les exigences d'essai de différents modèles et types de moteurs de 132 kW, en s'adaptant à divers scénarios d'essais et en améliorant considérablement la réutilisabilité et la portée d'application du système.

4) Protection de la sécurité à grande vitesse:Le système d'onduleur à fréquence variable intègre plusieurs mécanismes de protection contre la surcharge, la surtension et la surchauffe.Elle renforce la conception de la stabilité structurelle de l'équipement pour les scénarios d'exploitation à grande vitesse de 10,000 tr/min, résiste efficacement aux chocs mécaniques causés par le fonctionnement à grande vitesse, réduit le risque de défaillance de l'équipement et garantit que le processus d'essai est sûr et contrôlable.

5) Faible interférence et conception stable:L'amortisseur de ressort est adapté avec précision à la fréquence de vibration de 6 à 12 Hz. Combiné avec les caractéristiques de rigidité élevée et de faible vibration de la plaque de fonte haute résistance HT300,il forme une double protection contre l'amortissement, ce qui réduit considérablement les interférences externes et les vibrations de l'équipement pendant le fonctionnement à grande vitesse, ce qui garantit que la précision de l'essai n'est pas affectée sur une large plage de vitesses.

4.SSCG132-3000/10000 132kW moteur de test UAV Dynamomètre Système de banc d'applications

1) Développement de moteurs de véhicules aériens sans pilote (UAV):essais de performance de l'ensemble du processus de démarrage, d'accélération, de croisière et de freinage des moteurs à turboshaft/turbopropulseurs de 132 kW,vérifier avec précision les paramètres de performance de base dans la plage du couple constant (0-3000 tr/min) et de la puissance constante (3000-10000 tr/min);, fournissant des données clés pour l'optimisation de la structure du moteur et le réglage de la puissance.

2) Vérification des moteurs d'aviation de taille moyenne et grande:Adapté aux essais de durabilité et de fiabilité des systèmes de propulsion pour les drones de fret de taille moyenne et grande, les hélicoptères légers, etc.Il peut simuler des conditions de travail extrêmes telles que la haute altitude et la température élevée., évaluer la stabilité du moteur en fonctionnement continu à une vitesse élevée de 10 000 tr/min,et évaluer les performances de compatibilité des matériaux clés tels que les alliages à haute température et les alliages de titane.

3) Épreuves de puissance moyenne de la nouvelle énergie:soutient l'évaluation et l'optimisation de l'efficacité de la rétroaction énergétique des drones hybrides de puissance moyenne,et teste et vérifie la logique de distribution d'énergie des systèmes d'alimentation de la classe 132 kW pour aider à améliorer l'endurance et l'efficacité de l'utilisation de l'énergie du drone.

4) Étalonnage industriel de moteurs de haute précision:Utilisé pour l'étalonnage du couple caractéristique des moteurs de moyenne et haute puissance nécessitant une large plage de vitesses (0-10000 tours par minute),répondant aux besoins d'étalonnage des scénarios de contrôle de haute précision tels que les moteurs aérospatiaux et les moteurs d'entraînement industriels haut de gamme, et améliorer la précision et la stabilité du fonctionnement du moteur.

5.SSCG132-3000/10000 Normes de référence du système de banc de test du moteur de drone de 132 kW

• Normes de sécurité électrique: répond aux exigences de l'IEC 60034-30-1 en matière d'efficacité énergétique, assurant un fonctionnement stable de l'équipement à 380V±10%.
• Normes d'acquisition de données: suivre le système de gestion des mesures ISO 10012 pour assurer la précision des capteurs (tels que les capteurs de température PT100) et la cohérence de l'acquisition des données.
• Normes d'adaptabilité environnementale: répondre aux prescriptions des essais environnementaux de la série GB/T 2423 pour assurer le fonctionnement normal de l'équipement dans un environnement compris entre -10°C et 40°C.

6. Modèle de banc d'essai du dynamomètre électrique du moteur de drone Liste

Prend en charge des services personnalisés: la plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation spéciales à l'environnement peuvent être personnalisées en fonction des exigences.

7. Livraison et service après-vente

Services de livraison

1) Modèles standard: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).

2) Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).

3) Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.

Assistance après-vente

1) Garantie cl'omission: garantie d'un an sur les composants de base (dynamomètre, flange de couple), maintenance à vie; services gratuits de dépannage et de réparation pendant la période de garantie, à l'exclusion des dommages causés par une erreur humaine.

2) Assistance technique: service bilingue 24/7 (anglais et chinois), temps de réponse ≤ 4 heures

3) Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);Une formation professionnelle gratuite de 3 jours sera dispensée (travail de l'équipement), réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.
