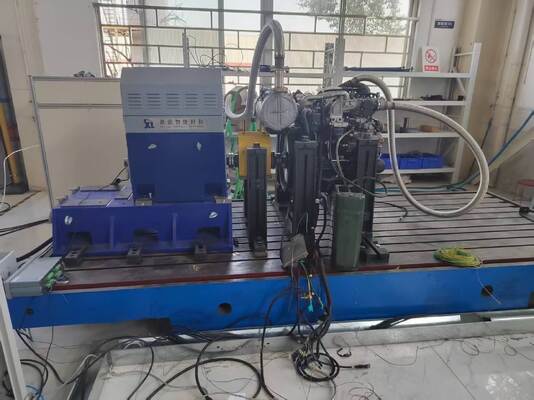

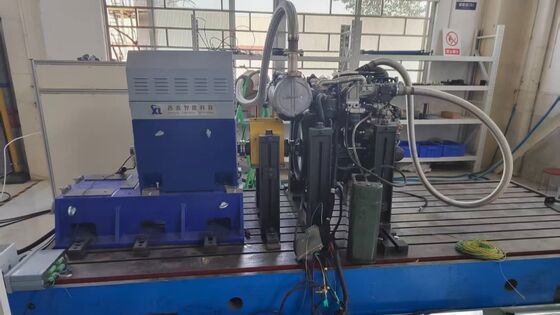

Système de banc d'essai de dynamomètre pour moteur de drone SSCG90-3000/10000 90kW

Le montant de la garantie est calculé en fonction de l'indicateur de risque.Le nombre de siègesTest du moteur du droneDynamomètreLe bancSystème

1. SSCG90-3000/10000 Dynamomètre de test du moteur de l'UAV de 90 kW Description de la composition du système

Le banc d'essai des moteurs de drones SSCG90-3000/10000 de 90 kW est un système d'essai complet conçu spécifiquement pour la recherche et la vérification des moteurs de drones de moyenne et haute puissance.Ce système intègre un dynamomètre électrique de haute précision, un système modulaire de mesure et de contrôle et une unité d'acquisition de données multicanal, permettant une évaluation complète des principaux paramètres de performance tels que le couple, la vitesse, la puissance,et consommation de carburant des moteurs à turboréacteur/turbopropulseur de la classe 90 kW.

2.Paramètres techniques du dynamomètre électrique SSCG90-3000/10000 de 90 kW

3.SSCG90-3000/10000 90 kW moteur de test de drone Système de banc de dynamomètre Principaux avantages

1) Contrôle de haute précision dans toutes les conditions de fonctionnement:La bride de couple et le compteur de consommation de carburant atteignent tous deux une précision élevée de 0,2% FS.il réalise un contrôle des fluctuations de vitesse sur une large plage de vitesses (0-10000 tr/min) (valeur typique < ± 0)0,1%), et la commutation sans heurts entre les modes de couple constant (0-3000 tr/min) et de puissance constante (3000-10000 tr/min), assurant la fiabilité et la cohérence des données d'essai dans différentes conditions de fonctionnement.

2) Optimisation énergétique en quatre quadrants:Prend en charge le fonctionnement en double mode de l'électricité / du générateur, optimise l'efficacité de la rétroaction énergétique pour les besoins de test en pleine condition tels que le démarrage, l'arrêt, la croisière et le sprint des moteurs de drones de moyenne et haute puissance,et réduit les coûts de consommation d'énergie pour les essais.

3) Élargissement modulaire flexible:Le système de mesure et de contrôle XLE-1000 est compatible avec l'acquisition de données multicanal.Les composants optionnels tels que les accouplements et les amortisseurs peuvent être adaptés de manière flexible aux exigences d'essai des différents modèles de moteurs de la classe 90 kW., en s'adaptant à divers scénarios d'essais et en améliorant la réutilisabilité du système.

4) Protection de la sécurité à grande vitesse:Le système de conversion de fréquence intègre plusieurs mécanismes de protection contre la surcharge, la surtension et la surchauffe.Il renforce la conception de la stabilité de l'équipement pour les scénarios d'exploitation à grande vitesse de 10,000 tr/min, ce qui réduit efficacement le risque de panne de l'équipement lors des essais à grande vitesse et garantit que le processus d'essai est sûr et contrôlable.

5) Faible interférence et conception stable:L'amortisseur est adapté avec précision à la fréquence de vibration de 8 à 15 Hz.il réduit considérablement les interférences externes pendant le fonctionnement à grande vitesse et garantit que la précision de l'essai n'est pas affectée sur une large plage de vitesses.

4.SSCG90-3000/10000 90kW moteur de test dynamomètre système de banc d'applications

1) Développement de moteurs de véhicules aériens sans pilote (UAV):Il s'agit notamment d'essais complets des moteurs à turboréacteur/turbopropulseur de la classe 90 kW, couvrant le démarrage, l'accélération, la croisière et le freinage.Il vérifie avec précision les paramètres de performance dans différentes gammes de vitesses (couple constant 0-3000rpm, puissance constante de 3000 à 10000 tr/min), permettant une conception optimisée du moteur.

2) Vérification de la puissance de l'aviation légère:Les essais de durabilité des systèmes d'alimentation des hélicoptères légers, des drones de transport à courte distance, etc., permettent d'évaluer la fiabilité des moteurs en fonctionnement continu à grande vitesse (10,Les performances des matériaux tels que les alliages à haute température.

3) Sles systèmes d'alimentation en énergie nouvelle des centres commerciaux et des entreprises de taille moyennetesting:Soutient l'évaluation de l'efficacité de la rétroaction énergétique des drones hybrides de petite et moyenne taille, optimise les systèmes d'utilisation de l'énergie pour les systèmes d'alimentation avec un niveau de puissance de 90 kW,et améliore l' endurance.

4) Étalonnage industriel des moteurs à grande vitesse:Utilisé pour l'étalonnage caractéristique du couple des moteurs de moyenne puissance nécessitant une large plage de vitesses (0-10000 tr/min), répondant aux besoins de contrôle de haute précision des entraînements industriels, des moteurs aérospatiaux, etc..

5.SSCG90-3000/10000 Normes de référence du système de banc de test du dynamomètre du moteur UAV de 90 kW

• Normes de sécurité électrique: répond aux exigences de l'IEC 60034-30-1 en matière d'efficacité énergétique, assurant un fonctionnement stable de l'équipement à 380V±10%.
• Normes d'acquisition de données: suivre le système de gestion des mesures ISO 10012 pour assurer l'exactitude des capteurs (tels que les capteurs de température PT100) et la cohérence de l'acquisition de données.
• Normes d'adaptabilité environnementale: répondre aux exigences d'essai environnementaux de la série GB/T 2423 afin de garantir que l'équipement peut fonctionner normalement dans un environnement compris entre -10 °C et 40 °C.

6. Modèle de banc d'essai du dynamomètre électrique du moteur de drone Liste

Prend en charge des services personnalisés: la plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation spéciales à l'environnement peuvent être personnalisées en fonction des exigences.

7. Livraison et service après-vente

Services de livraison

1) Modèles standard: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).

2) Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).

3) Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.

Assistance après-vente

1) Garantie cl'omission: garantie d'un an sur les composants de base (dynamomètre, flange de couple), maintenance à vie; services gratuits de dépannage et de réparation pendant la période de garantie, à l'exclusion des dommages causés par une erreur humaine.

2) Assistance technique: service bilingue 24/7 (anglais et chinois), temps de réponse ≤ 4 heures

3) Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);Une formation professionnelle gratuite de 3 jours sera dispensée (travail de l'équipement), réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.
