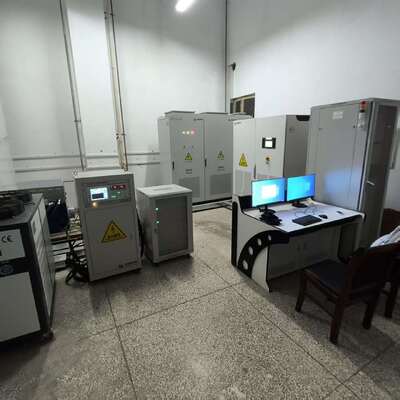

SSCH55-4000-15000 Système de banc de dynamomètre de test du moteur à nouvelle énergie de 55 kW

SSCH55-4000-15000 Système de banc d'essai de dynamomètre pour moteur à énergie nouvelle de 55kW

1. Description des composants du système de banc d'essai de dynamomètre pour moteur à énergie nouvelle SSCH55-4000-15000 55kW



Nom du composant	Spécifications principales	Marque

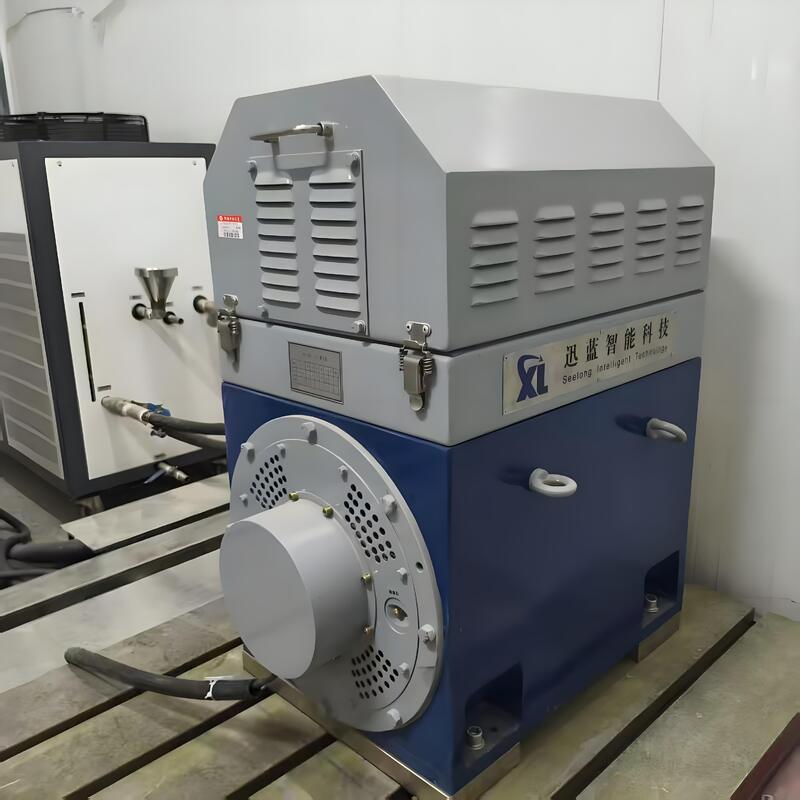

Dynamomètre électrique	Puissance : 55kW ; Vitesse nominale : 4000 tr/min ; Couple nominal : 132 Nm ; Vitesse maximale : 15000 tr/min ; Refroidissement par air	Seelong
Bride de couple	Plage de mesure : 0-200 Nm ; Sortie de signal : 4-20 mA ; Précision de mesure : 0,2 % FS ; Convient aux tests de faible couple des micromoteurs.	HBM

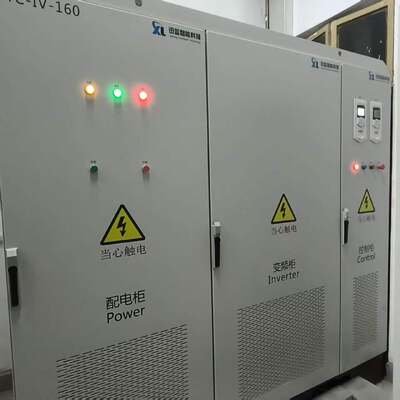

Système d'onduleur à fréquence variable	Tension d'entrée : triphasé AC 380V±10 % ; fréquence : 50/60Hz ; précision du contrôle du couple : 0,2 %FS ; précision du contrôle de la vitesse : ±1 tr/min ; temps de réponse : 5 ms ; convient aux petits ateliers.	ABB

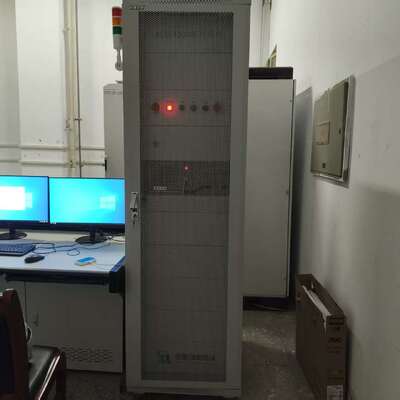

Système de mesure et de contrôle XLM-1000	Interfaces de communication : EtherCAT (≤1ms) / RS485 ; Stockage de solutions : 60+ (version simplifiée, axée sur les scénarios de petits moteurs) ; Prend en charge l'intégration MES légère.	Seelong

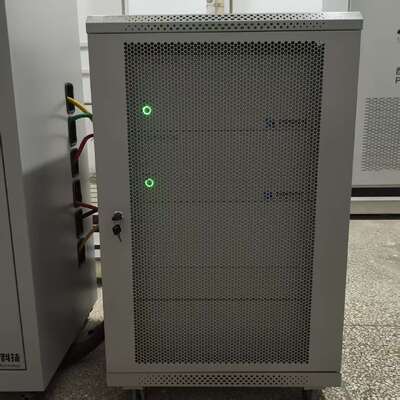

Système d'acquisition de données	Comprend une unité d'acquisition de vibrations, une unité d'acquisition de température, une unité d'acquisition d'entrée analogique et une unité d'acquisition d'entrée numérique ; effectue la surveillance des vibrations des micromoteurs (tels que les moteurs de compresseur), la surveillance de la température des enroulements / boîtiers des micromoteurs, l'acquisition de la tension / du courant des petits moteurs (tels que les moteurs de ventilateur) et l'acquisition des signaux de commutation des petits moteurs.	Seelong
Analyseur de puissance	Tension 0-800V ; Courant 0-300A ; Harmonique 0-50ème ordre ; Taux de mise à jour des données 10ms ; Précision de mesure de la puissance ±0,05 %FS ; Erreur ≤0,2 % .	Seelong

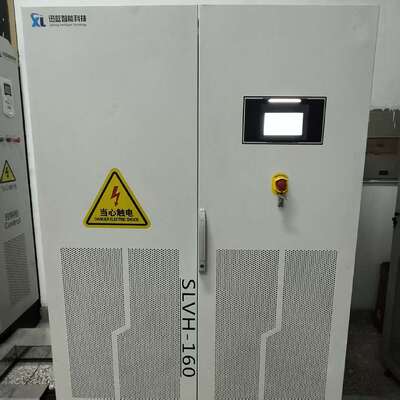

Simulateur de batterie	Tension de sortie 200-800V ; courant de sortie 0-145A ; ondulation de sortie ≤0,5 %FS ; stabilité ±0,1%/h	Seelong
Accouplement	Type à diaphragme ; couple nominal 200 Nm ; vitesse admissible 18000 tr/min (adaptable aux exigences de vitesse jusqu'à 15000 tr/min) ; diamètre 50 mm (adaptable aux arbres de micromoteurs).	Seelong
Couvercle de protection	Matériau : tôle d'acier Q235 ; épaisseur : 2,5 mm ; avec structure à ouverture et fermeture rapides (temps de maintenance réduit de 50 %) ; réponse au déclenchement ≤0,1 s	Seelong
Plaque en fonte	Matériau : HT300 ; Dimensions : 1600 mm × 1000 mm × 150 mm ; Résistance à la traction : ≥300MPa	Seelong
Support moteur	Plage de réglage (hauteur centrale) : 120-350 mm ; compatible avec les moteurs (y compris les pinces de micromoteurs) avec des diamètres de 50-200 mm ; concentricité ≤0,05 mm	Seelong





2. Paramètres techniques du dynamomètre de test de moteur à énergie nouvelle de 55kW



Catégories de paramètres	Indicateurs techniques
Fabricants de moteurs	Seelong
Puissance nominale	55kW
Couple nominal	132Nm
Vitesse nominale	4000 tr/min
Vitesse maximale	15000 tr/min
Plage de vitesse à couple constant	0-4000 tr/min
Plage de vitesse à puissance constante	4000-15000 tr/min
Modèle de capteur de couple	HBM T40B
Fabricant du capteur de couple	HBM
Plage du capteur de couple	0-200Nm
Niveau de précision	0,2%FS





3. Avantages du système de banc d'essai de dynamomètre pour moteur à énergie nouvelle SSCH55-4000-15000



1) Déploiement léger: L'encombrement est ≤12㎡, avec une conception refroidie par air. Une seule personne peut effectuer le positionnement de l'équipement. Il convient aux petits ateliers / laboratoires. La structure de dissipation thermique est optimisée pour la plage de vitesse de 4000-15000 tr/min afin d'assurer une stabilité de fonctionnement continue.



2) Précision exclusive pour les petits moteurs: La bride de couple prend en charge une résolution de faible couple de 0,01 Nm, ce qui la rend adaptée aux tests de moteurs dans les appareils électroménagers (tels que les moteurs de compresseur de climatiseur avec un couple de 5-10 Nm). La large plage de couple constant de 0-4000 tr/min couvre avec précision les scénarios à basse vitesse et à forte charge pour les micromoteurs, résolvant le problème de « précision insuffisante lors des tests de petits moteurs sur de grands bancs d'essai ».



3) Guide de 400éma:r



a:e





r:p



i:e

::4) Adaptabilité multi-scénarios



::4. Domaines d'application du système de banc d'essai de dynamomètre pour moteur à énergie nouvelle SSCH55-4000-15000



1) Moteur d'entraînement de micro-véhicule à énergie nouvelle: Compatible avec Wuling Hongguang MINIEV (moteur d'entraînement de 20 à 30 kW) et Euler R1 (moteur d'entraînement de 35 kW), couple de démarrage testé (≥100 Nm), rendement énergétique à basse vitesse (≥88 %) et stabilité de la puissance de sortie à la vitesse nominale de 4000 tr/min pour répondre aux exigences d'inspection de la qualité de la production de masse.



2) Moteurs de système de stockage d'énergie domestique

Services de livraison Pour les petits onduleurs de stockage d'énergie commerciaux (30-55 kW) et les moteurs de ventilateur de stockage d'énergie, surveiller la température (≤75℃) et les vibrations (≤2 g) dans la plage de vitesse de 0 à 15000 tr/min pour assurer le fonctionnement sûr des équipements de stockage d'énergie domestique dans toutes les conditions de fonctionnement.

: Livraison en 90 à 120 jours, couvrant la logistique et la distribution internationales vers les principales régions du monde, notamment l'Europe, l'Amérique, l'Asie du Sud-Est et le Moyen-Orient (options de transport maritime / terrestre disponibles, y compris un emballage sûr et un traitement anti-humidité et antirouille). :

: Nous fournissons des documents de certification CE et ISO complets et des certificats d'origine, et un spécialiste de la logistique dédié assurera le suivi tout au long du processus pour aider au dédouanement et assurer la livraison sûre et rapide des gros équipements sur le site 4) Inspection de la qualité des petits moteurs industriels

: Tester l'efficacité de la charge et la fiabilité des petits ventilateurs (15-55 kW) et des moteurs de pompes à eau (20-50 kW), couvrant les exigences de fonctionnement à grande vitesse des équipements dans la plage de puissance constante de 4000-15000 tr/min, aidant les petites et moyennes entreprises à effectuer la rénovation économe en énergie des moteurs (économie d'électricité annuelle ≥3000 kWh / unité, basée sur le calcul de l'augmentation du rendement du moteur de ventilateur de 15 kW de 85 % à 92 %).



5) Recherche sur les micromoteurs dans les universités



:	Prend en charge la recherche et le développement et les tests de micromoteurs synchrones à aimants permanents (5-55 kW), couvrant toute la plage de 0-4000 tr/min à couple constant large + 4000-15000 tr/min à puissance constante, adapté à l'optimisation du « faible bruit et haut rendement » des nouveaux moteurs d'appareils électroménagers et à la recherche sur les performances à grande vitesse des petits moteurs industriels, et adapté aux petits projets de recherche scientifique dans les laboratoires universitaires.	5. Normes de référence du système de banc d'essai de dynamomètre pour moteur à énergie nouvelle SSCH55-4000-15000	1)	GB/T 18488.1-2015 Système de moteur d'entraînement de véhicule électrique - Partie 1 : Exigences techniques	2)	GB/T 18488.2-2015 Système de moteur d'entraînement pour véhicules électriques—Partie 2 : Méthodes d'essai	3) GB/T 1032-2012 Procédures d'essai pour les moteurs à induction triphasés
4)	GB/T 28046.3-2011 Véhicules routiers—Conditions environnementales et essais pour les équipements électriques et électroniques—Partie 3 : Charges mécaniques	6. Liste des modèles de système de banc d'essai de dynamomètre de moteur	0.05/0.1/0.2	SSCH37-4500/18000	45	79	4000
Plage de puissance constante (tr/min)	Plage de couple constant (tr/min)	Précision de la mesure du couple	0.05/0.1/0.2	SSCH37-4500/18000	45	79	4000
18000	4500-15000	0-4500	0.05/0.1/0.2	SSCH37-4500/18000	45	79	4000
18000	4500-15000	4000-15000	0.05/0.1/0.2	SSCH132-4000/15000	45	836	4000
18000	4500-15000	0-4500	0.05/0.1/0.2	SSCH132-4000/15000	132	836	4000
15000	4500-15000	0-4000	0.05/0.1/0.2	SSCH132-4000/15000	132	836	4000
15000	4000-15000	0-4000	0.05/0.1/0.2	SSCH132-4000/15000	132	836	4000
15000	4000-15000	0-4000	0.05/0.1/0.2	SSCH132-4000/15000	132	836	4000
15000	4000-15000	0-4000	0.05/0.1/0.2	SSCH132-4000/15000	132	836	4000
15000	4000-15000	0-4000	0.05/0.1/0.2	SSCH200-4000/12000	200	836	4000
15000	4000-15000	0-4000	0.05/0.1/0.2	SSCH200-4000/12000	200	836	4000
12000	4000-12000	0-4000	0.05/0.1/0.2	SSCH350-4000/10000	350	836	4000
12000	4000-12000	0-4000	0.05/0.1/0.2	SSCH350-4000/10000	350	836	4000
10000	4000-10000	0-4000	0.05/0.1/0.2	SSCH350-4000/10000	350	836	4000



100004000-10000

0-4000

0.05/0.1/0.2

SSCH400-4000/10000400955



: Livraison en 90 à 120 jours, couvrant la logistique et la distribution internationales vers les principales régions du monde, notamment l'Europe, l'Amérique, l'Asie du Sud-Est et le Moyen-Orient (options de transport maritime / terrestre disponibles, y compris un emballage sûr et un traitement anti-humidité et antirouille). 100004000-10000



: Nous fournissons des documents de certification CE et ISO complets et des certificats d'origine, et un spécialiste de la logistique dédié assurera le suivi tout au long du processus pour aider au dédouanement et assurer la livraison sûre et rapide des gros équipements sur le site 0.05/0.1/0.2Prend en charge les services personnalisés: La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à un environnement spécial peuvent être personnalisées en fonction des exigences.

7. Livraison et support après-vente

Services de livraison 1) Modèle standard: Expédié dans les 90 jours (y compris les tests préalables à la livraison pour assurer une installation rapide à l'arrivée).2)Modèles personnalisés



: Livraison en 90 à 120 jours, couvrant la logistique et la distribution internationales vers les principales régions du monde, notamment l'Europe, l'Amérique, l'Asie du Sud-Est et le Moyen-Orient (options de transport maritime / terrestre disponibles, y compris un emballage sûr et un traitement anti-humidité et antirouille). 3)Services de support



: Nous fournissons des documents de certification CE et ISO complets et des certificats d'origine, et un spécialiste de la logistique dédié assurera le suivi tout au long du processus pour aider au dédouanement et assurer la livraison sûre et rapide des gros équipements sur le site .Support après-vente



1)Engagement de



g



a

r

a

n

t

i

e

: Garantie d'un an sur les composants principaux (dynamomètre, bride de couple), maintenance à vie ; services de dépannage et de réparation gratuits pendant la période de garantie, à l'exclusion des dommages causés par une erreur humaine.

2)

Support technique

: Service bilingue (anglais et chinois) 24h/24 et 7j/7, temps de réponse ≤ 4 heures

3)



Services d'installation, de mise en service et de formation







: L'utilisateur est responsable de l'installation de base sur site. Seelong enverra deux techniciens professionnels pour fournir des conseils sur site (y compris le positionnement et l'étalonnage de l'équipement, et les spécifications de connexion des tuyaux / lignes) ; la mise en service de l'équipement sera entièrement gérée par nous (y compris les tests de mise sous tension, l'étalonnage des paramètres et les tests de liaison du système) ; 3 jours de formation professionnelle gratuite seront fournis (couvrant le fonctionnement de l'équipement, les paramètres, la maintenance quotidienne et le dépannage) pour garantir que les opérateurs maîtrisent l'utilisation des équipements à grande échelle.
