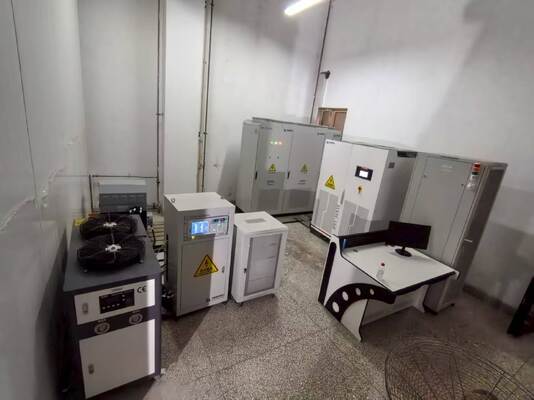

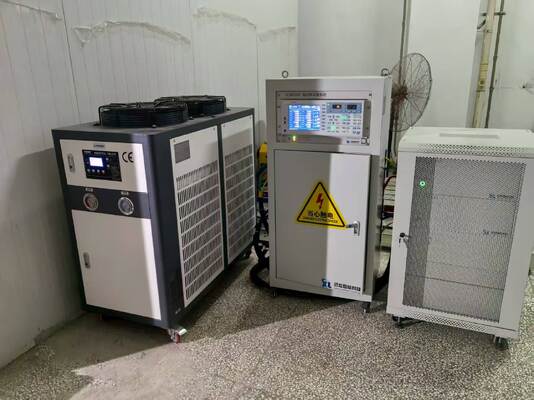

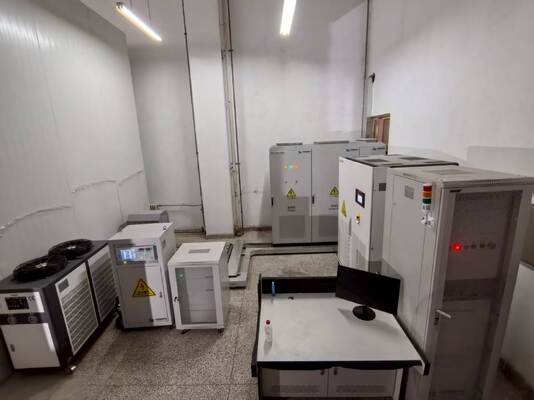

SSCH37-4500-18000 Système de banc de dynamomètre de test du moteur à nouvelle énergie de 37 kW
1. SSCH37-4500-18000 37 kW Système de configuration du banc de test du dynamomètre pour moteur à nouvelle énergie
| Nom du composant |
Spécifications de base |
Marque |

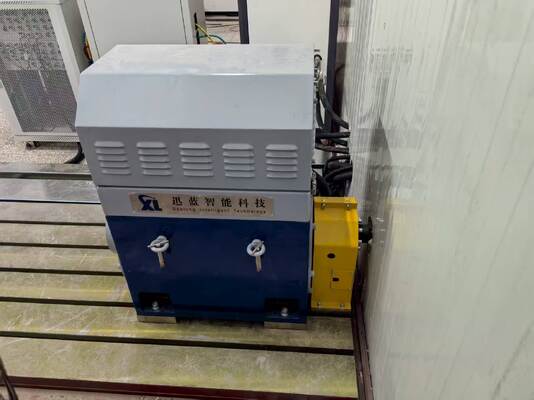

| Dynamomètres électriques |
Puissance nominale: 37 kW; vitesse nominale: 4500 tr/min; couple nominale: 79 Nm; vitesse maximale: 18000 tr/min; refroidissement par eau (débit ≥ 15 L/min, adapté aux besoins de dissipation thermique de petite et moyenne puissance) |
- Je ne sais pas. |
| Flanche de couple |
Plage de mesure: 0 à 200 Nm; Sortie de signal: 4 à 20 mA; Précision: 0,2% FS; Erreur de répétabilité: ≤ 0,2% FS |
HBM |

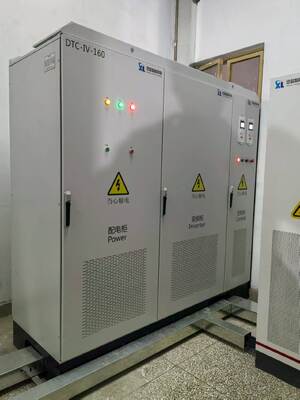

| Système d'onduleur à fréquence variable |
Voltage d'entrée: courant alternatif triphasé 380V±10%; fréquence: 50-60Hz; valeur de protection contre le surtensionnement: 1,5 fois le courant nominal (convient pour une puissance nominale de 37 kW) |
ABB |
| Système de mesure et de contrôle XLM-1000 |
Les interfaces de communication comprennent EtherCAT (≤1 ms) /RS485, permettant une mesure et un contrôle précis des moteurs de petite et moyenne puissance. |
- Je ne sais pas. |
| Système d'acquisition de données |
unité intégrée d'acquisition de vibrations, unité d'acquisition de température, unité d'acquisition d'entrée analogique et unité d'acquisition d'entrée numérique,adapté à la plage de paramètres des moteurs de petite et moyenne puissance. |
- Je ne sais pas. |
| Analyseur de puissance |
Voltage 0-800V; courant 0-200A; harmonie 0-50; taux de mise à jour des données 10 ms, répondant aux exigences de mesure des paramètres électriques de niveau 37 kW. |
- Je ne sais pas. |
| Simulateur de batterie |
Voltage de sortie 200-600V; courant de sortie 0-150A, adapté aux scénarios d'alimentation de moteurs de petite et moyenne puissance. |
- Je ne sais pas. |
| Accouplement |
Structure du diaphragme; couple nominal de 250 Nm; vitesse autorisée de 20 000 tr/min (adaptable aux exigences de vitesse jusqu'à 18 000 tr/min), couple adapté à une puissance nominale de 37 kW. |
- Je ne sais pas. |
| Couverture de protection |
Matériau de plaque d'acier Q235 (3 mm d'épaisseur); dispositif de verrouillage de sécurité (réponse ≤ 0,1 s), protection contre l'équilibrage et facilité d'utilisation. |
- Je ne sais pas. |

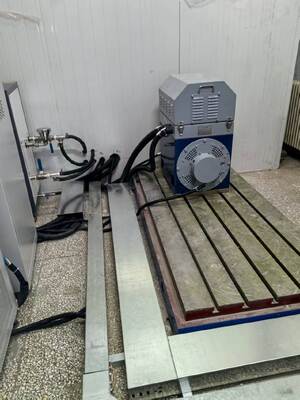

| Plaque en fonte |
Fabriqué en matériau HT300 (résistance à la traction ≥ 300 MPa); dimensions de plaque plate 1800 mm × 1200 mm × 180 mm (longueur × largeur × épaisseur), adapté aux besoins d'installation des équipements de petite et moyenne puissance. |
- Je ne sais pas. |
| Support de moteur |
Ajustement de la hauteur du centre du moteur de 200-400 mm; compatible avec les moteurs de diamètres de 80-200 mm, couvrant la gamme de taille des moteurs de 37 kW. |
- Je ne sais pas. |
2. Paramètres techniques du dynamomètre électrique SSCH37-4500-18000 de 37 kW
| Catégories de paramètres |
Indicateurs techniques |
| Fabricants de moteurs |
- Je ne sais pas. |
| Puissance nominale |
37 kW |
| Le couple nominal |
79Nm |
| Vitesse nominale |
Pour les véhicules à moteur à combustion |
| Vitesse maximale |
Pour les véhicules à moteur: |
| Plage de vitesses de couple constant |
Pour les véhicules à moteur à combustion |
| Plage de vitesses de puissance constante |
Pour les véhicules à moteur électrique |
| Modèle de capteur de couple |
T40B (HBM) |
| Portée du capteur de couple |
0 à 200 Nm |
| Niveau de précision |
00,2% FS |
3. SSCH37-4500-18000 Système de banc de test de moteur de nouvelle énergie
1) Tests de haute précision:Les composants de base atteignent une précision de 0,2% FS, le contrôle de la vitesse est de ±1 to/min et la répétabilité des données est excellente, répondant aux exigences de test de granulations fines au niveau de la R&D pour les petits moteurs à énergie nouvelle.
2) Compatibilité sur une large gamme:vitesse de 0 à 18 000 tr/min + couverture de couple de 0 à 200 Nm, large plage de puissance constante de 4500 à 15 000 tr/min, parfaitement adaptée aux besoins d'essai de fonctionnement à grande vitesse des véhicules à énergie nouvelle micro de la classe 37 kW,petits équipements industriels, et moteurs portables de stockage d' énergie.
3) Réaction dynamique rapide:Le système de convertisseur de fréquence a un temps de réponse de 5 ms, simulant avec précision les conditions de fonctionnement réelles des équipements légers tels que le démarrage, l'accélération et les changements soudains de charge,et est particulièrement adapté aux essais de performances dynamiques dans des scénarios d'exploitation à grande vitesse.
4) Acquisition complète de données:Capture simultanément les paramètres clés tels que les vibrations, la température, la tension / courant / harmoniques,et enregistre toutes les données de performance de base des moteurs de petite et moyenne puissance en fonctionnement à grande vitesse sans omission.
5) Une sécurité élevée:Couverture protectrice de plaque d'acier Q235 + plaque de haute rigidité HT300, couplée à un verrouillage de sécurité à réponse rapide de 0,1 s, conception de protection renforcée pour des scénarios d'exploitation à grande vitesse de 18000 tr/min,élimination des risques d'essai des équipements légers, tout en assurant la facilité d'utilisation.
6) Processus d'essai très efficace:Le fonctionnement automatisé réduit l'intervention manuelle, avec un cycle d'essai de ≤ 20 minutes pour un seul petit moteur, améliorant considérablement l'efficacité de la R&D et de l'inspection de la qualité des petits lots,et l'adaptation aux besoins en matière de tests d'itération rapide des moteurs à grande vitesse.
4. SSCH37-4500-18000 37 kW Système de banc de test dynamomètre de moteur à nouvelle énergie Applications typiques
1) En miniaturenédeétourdivéclairdRéservoir- Je vous en prieLes acteurs:Adapté aux moteurs miniatures de véhicules électriques de 37 kW tels que le Wuling Hongguang MINIEV et le Changan Lumin,réalisation d'essais complets sur toutes les dimensions, y compris la puissance de sortie à grande vitesse, courbes d'efficacité énergétique à grande vitesse, réponse dynamique et durabilité, couvrant la vérification de la R & D et l'inspection de la qualité de la production en série.
2) Moteurs pour les petits équipements industriels:Les essais d'efficacité de charge et de fiabilité du fonctionnement continu à grande vitesse sont effectués sur des équipements à grande vitesse de la classe 37 kW, tels que de petites pompes à eau à grande vitesse, des ventilateurs à grande vitesse,et moteurs à bande transporteuse de précision, contribuant à des rénovations économes en énergie et à des améliorations à grande vitesse dans l'industrie légère.
3) Moteur de système de stockage d'énergie portable:L'accent est mis sur la surveillance des changements de température, l'amplitude des vibrations, and range stability of the high-speed motor (the motor that powers the portable energy storage power supply) to ensure the safety performance of outdoor energy storage devices under high-speed operation.
4) Recherche et développement et inspection de la qualité:Conforme aux normes telles que GB/T 18488-2015 et GB/T 1032-2012, permettant de vérifier les performances et d'inspecter la qualité de la production de masse en petits lots de nouveaux moteurs à grande vitesse de 37 kW,répondre aux exigences de conformité dans des conditions de fonctionnement à grande vitesse.
5) Recherche et enseignement:Fournit une petite plate-forme de test des performances des moteurs à grande vitesse pour les universités et les instituts de recherche, adaptée aux projets de recherche sur les moteurs à grande vitesse de la classe 37 kW et aux démonstrations pédagogiques,et facile à utiliser.
5. 37kW Système de référence pour le banc de test dynamomètre du moteur à nouvelle énergie
1) Le Le système de moteur d'entraînement des véhicules électriques - Partie 1: Exigences techniques
2) Le Le système de moteur d'entraînement pour véhicules électriques
3) Les produits GB/T 1032-2012 Procédures d'essai pour les moteurs à induction triphasés
4) Les produits GB/T 28046.3-2011 Véhicules routiers Conditions environnementales et essais des équipements électriques et électroniques Partie 3: Charges mécaniques
6Liste des modèles de systèmes de banc de dynamomètre de test moteur
| Modèle |
Puissance nominale en kW |
Le couple nominal (Nm) |
Vitesse nominale (rpm) |
Vitesse maximale (rpm) |
Plage de puissance constante (rpm) |
Plage de couple constant (rpm) |
Précision de mesure du couple
(% FS)
|
| Le montant de l'obligation est calculé à partir du montant de la garantie. |
30 |
64 |
4500 |
18000 |
4500 à 15000 |
0-4500 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
37 |
79 |
4500 |
18000 |
4500 à 15000 |
0-4500 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
45 |
95 |
4500 |
18000 |
4500 à 15000 |
0-4500 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
55 |
132 |
4000 |
15000 |
4500 à 15000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
60 |
143 |
4000 |
15000 |
4 000 à 15 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
90 |
215 |
4000 |
15000 |
4 000 à 15 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir du montant de la garantie. |
110 |
263 |
4000 |
15000 |
4 000 à 15 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir du montant de la garantie. |
132 |
315 |
4000 |
15000 |
4 000 à 15 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
160 |
382 |
4000 |
15000 |
4 000 à 15 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir du montant de la garantie. |
200 |
477 |
4000 |
12000 |
4 000 à 12 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir du montant de la garantie. |
250 |
597 |
4000 |
12000 |
4 000 à 12 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
300 |
716 |
4000 |
10000 |
4 000 à 10 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
350 |
836 |
4000 |
10000 |
4 000 à 10 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
| Le montant de la garantie est calculé à partir de la valeur de la garantie. |
400 |
955 |
4000 |
10000 |
4 000 à 10 000 |
0 à 4000 |
0.05/0.1/0. Je vous en prie.2 |
Prend en charge les services personnalisés: la plage de vitesses, la plage de couple, les fonctions du logiciel d'essai et les solutions spéciales d'adaptation à l'environnement peuvent être personnalisées en fonction des besoins.
7- Livraison et service après-vente
Services de livraison
1) Modèle standards: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).
2) Le Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).
3) Les produits Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.
Assistance après-vente
1) Le Garantiecl'omission: garantie d'un an sur les composants de base (dynamomètre, flange de couple), maintenance à vie; services gratuits de dépannage et de réparation pendant la période de garantie, à l'exclusion des dommages causés par une erreur humaine.
2) Le Assistance technique: service bilingue 24/7 (anglais et chinois), temps de réponse ≤ 4 heures
3) Les produits Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);Une formation professionnelle gratuite de 3 jours sera dispensée (travail de l'équipement), réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.
4) Service à distance: Prend en charge le débogage à distance via l'ordinateur, les mises à niveau du système et les conseils de configuration de la solution modulaire, résolvant rapidement les problèmes techniques pendant l'utilisation et minimisant les pertes de temps d'arrêt.
8. FAQ
Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: Veuillez laisser votre adresse e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement, 40% de dépôt T/T, paiement intégral avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.
9- Nos certificats.
