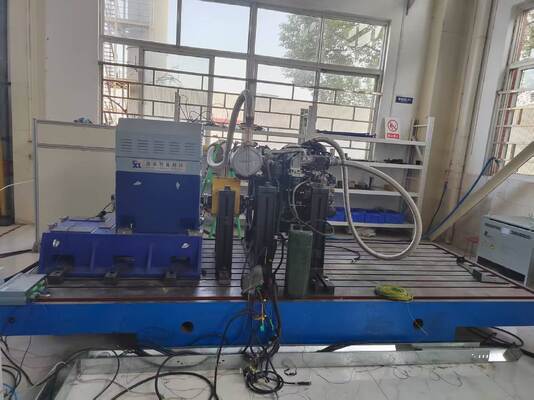

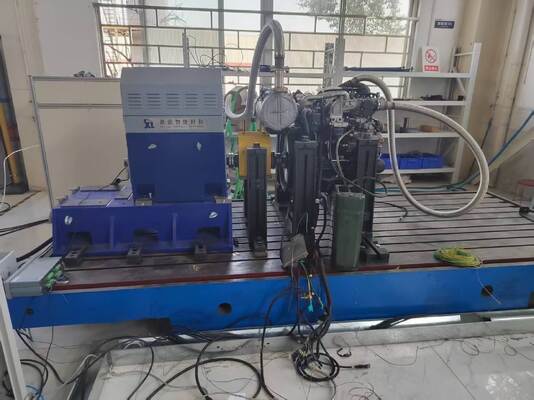

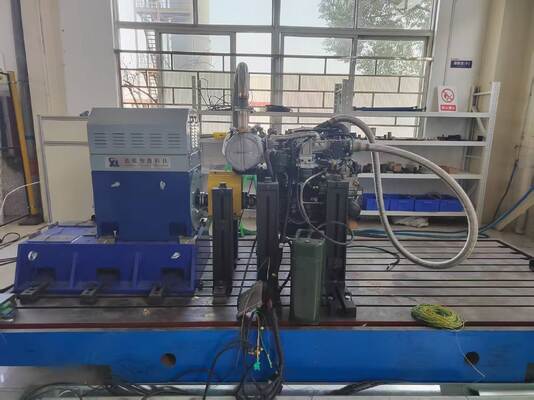

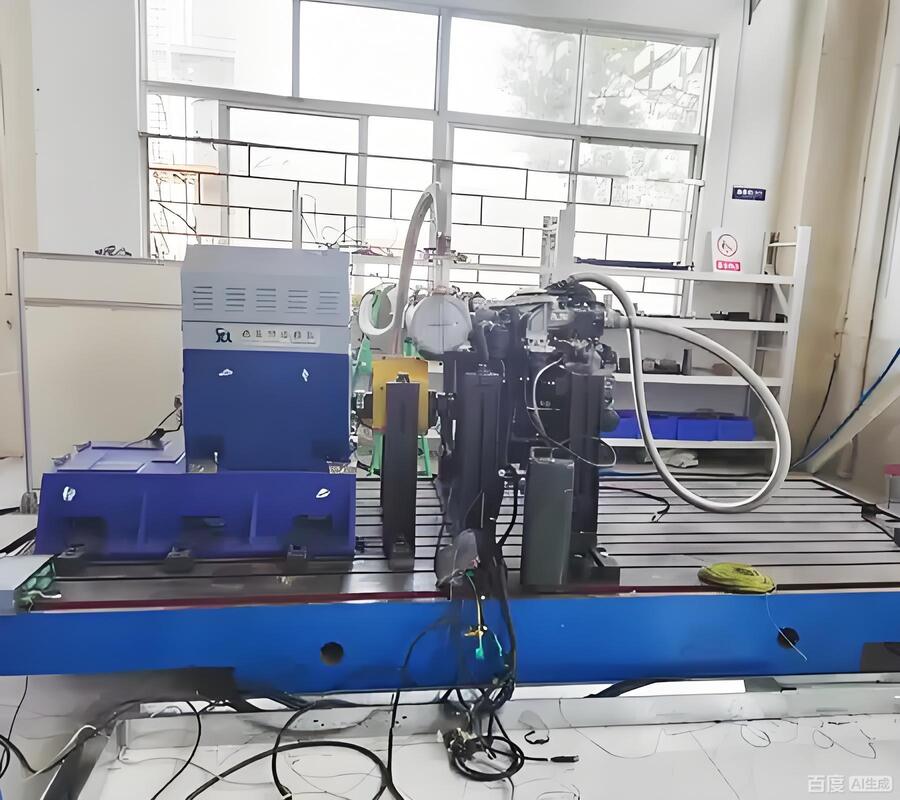

SSCD355-1500-3800 Système de banc d'essai de dynamomètre électrique pour moteur diesel 355kW

SSCD355-1500-3800 355kW Système de banc d'essai du dynamomètre électrique du moteur diesel

1.SSCD355-1500- 3800 355 kW DieselSystème de banc d'essai du dynamomètre électrique du moteur Définition

The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control coreL'énergie électrique générée pendant l'essai peut être directement renvoyée au réseau, ce qui permet une récupération d'énergie efficace.Il adopte le système de mesure et de contrôle XLE-3000 amélioré, qui possède des capacités de calcul et de traitement plus puissantes et peut effectuer automatiquement divers cycles d'essais, conformément aux réglementations nationales et aux spécifications définies par le client.Il est compatible avec divers équipements auxiliaires externes tels que les compteurs de consommation de carburant transitoiresPar un système d'acquisition de données de haute précision, il recueille de manière complète les paramètres de fonctionnement du moteur, réalise l'enregistrement en temps réel des,Il est capable d'effectuer un traitement intelligent et un affichage visuel, et génère automatiquement des rapports de test normalisés.

2.Le nombre de personnes concernées par l'essai est déterminé en fonction de l'échantillon.355 kWDétalonE- Je ne sais pas.EélectriqueDdébitmètre Le secteur privéPles paramètres

 3.Le système de régulation de l'énergie est basé sur le système de régulation de l'énergie.DieselMoteurélectriqueSystème de banc d'essai de dynamomètre Norme de références

1) LeGB17691-2018: Limites d'émission et méthodes de mesure des polluants provenant des véhicules diesel lourds (norme nationale obligatoire),couvrant spécifiquement les exigences d'essai des émissions pour les moteurs diesel à grande puissance.

2) LeGB/T 18297-2024: Méthodes d'essai pour les performances des moteurs d'automobiles (norme nationale recommandée), applicables aux moteurs diesel pour les automobiles à grande puissance et les équipements de génie.

3) Les produitsGB/T 17692-2024: Méthode d'essai pour la puissance nette des moteurs automobiles et des moteurs d'entraînement (norme nationale recommandée), répondant aux exigences d'essai précis de la puissance nette des moteurs de la classe 355 kW.

4) Les produitsGB/T 20891-2014: Limites d'émission et méthodes de mesure pour les polluants des gaz d'échappement des moteurs diesel utilisés dans les machines mobiles non routières,qui est applicable à l'essai de moteurs de grande puissance dans les machines de construction, des navires et d'autres domaines.

4.SSCD355-1500-3800 Système de banc d'essai de dynamomètre électrique pour moteur diesel de 355 kW Le secteur privéLes avantages

1) LeTests de très haute précision:équipé d'un capteur de couple de haute précision de 0,03% FS et d'un système d'acquisition de données à grande vitesse de 1000 Hz,il capture avec précision les caractéristiques de couple à haute vitesse à basse vitesse et de puissance élevée à haute vitesse des moteurs à haute puissance;, répondant aux besoins d'essai de précision des équipements lourds, de la puissance navale, etc., et les données d'essai ont une forte traçabilité.

2) LeLarge capacité d'adaptation aux conditions de fonctionnement:Prend en charge les essais dans une large plage de vitesses de 500 à 3800 tr/min, avec une connexion transparente entre le couple constant et les gammes de puissance constante.Il peut simuler des scénarios complexes tels que des changements soudains de charge et des conditions de fonctionnement en constante évolution., et convient à des essais complets des performances de puissance, de fiabilité, d'émissions et d'autres dimensions des moteurs diesel de grande cylindrée et de grande puissance.

3) Les produitsExtrêmement économe en énergie et efficace:Il adopte un filtre LC à quatre étages + IGBT modulaire parallèle partageant le courant de la conception de rétroaction d'énergie, avec un rendement de rétroaction de 99,1%,qui réduit la consommation d'énergie de plus de 35% par rapport aux dynamomètres traditionnels à résistance, permettant d'économiser plus de 450 000 yuans en coûts d'électricité par an, conformément au concept de test vert.

4) Les produitsLe système est stable et fiable:Il intègre le système de convertisseur de fréquence ABB, le capteur de haute précision HBM et le logiciel de mesure et de contrôle personnalisé Xunlan et dispose d'un diagnostic de défaut multiple,Fonctions de protection contre les surcharges et de surveillance de la températureIl peut assurer un fonctionnement continu à haute charge de 24 heures et le temps moyen entre défaillances (MTBF) dépasse 8 000 heures.

5) Les produitsCompatibilité pleine dimension:Conforme à plusieurs normes nationales et industrielles telles que GB17691 et GB/T 18297, et est compatible avec les moteurs diesel de classe 355 kW dans les véhicules utilitaires, les machines de construction, les navires,générateurs et autres champsIl prend en charge diverses exigences de test telles que les performances de puissance, les caractéristiques d'émission, l'économie de carburant et la fiabilité, et est compatible avec les interfaces moteur de plusieurs marques.

6) LeFonctionnement intelligent et pratique:Le logiciel de test et de contrôle XLE-1000 prend en charge une interface d'exploitation visuelle, l'édition personnalisée du processus de test, la génération automatique de rapports et l'exportation de données au format Excel / PDF.Il prend également en charge la surveillance à distance et la transmission de données, réduisant le seuil opérationnel et améliorant l'efficacité des essais.

 5.SSCD355-1500-3800 Système de banc d'essai de dynamomètre électrique pour moteur diesel de 355 kW Domaines d'application

1) LeR & D pour véhicules utilitaires lourds:Pour les moteurs diesel de classe 355 kW utilisés dans les camions et tracteurs lourds, nous effectuons une optimisation des performances de puissance, des tests d'économie de carburant et une vérification de la conformité aux émissions (Chine VI/B Euro VI),fournir un support de données précis pour la correspondance moteur-véhicule.

2) LeVérification des machines de construction:Simule les conditions de travail difficiles des machines d'ingénierie telles que les excavatrices, les grues et les chargeuses, y compris les charges lourdes, les changements soudains de charge et le fonctionnement continu,pour tester la fiabilité du moteur, la stabilité de la puissance et la consommation de carburant dans des environnements extrêmes.

3) Les produitsÉpreuves de puissance navale:Adapté aux principaux moteurs de propulsion des navires de taille moyenne et grande, il simule des conditions de fonctionnement telles que la charge variable, la navigation à vitesse constante, l'accélération et la décélération pendant la navigation,et fournit des données clés telles que l'efficacité de la propulsion, les performances en matière d'émissions et la durabilité, ce qui favorise l'optimisation des systèmes d'alimentation navale.

4) Les produitsÉvaluation des groupes électrogènes à haute puissance:Test de la stabilité de tension, de la stabilité de fréquence, de la capacité d'alimentation en continu,et la vitesse de réaction d'urgence du moteur diesel de 355 kW utilisé dans le groupe électrogène selon des scénarios tels que le démarrage de la charge, fonctionnement à pleine charge et commutation de charge, pour assurer le fonctionnement fiable du groupe électrogène.

5) Les produitsÉpreuves des équipements électriques industriels:Applicable aux moteurs diesel des équipements industriels de puissance tels que les machines minières, les équipements des champs pétrolifères et les grands compresseurs, effectuant des essais d'usine, des réinspections de maintenance,et vérification de la mise à niveau des performances pour assurer le fonctionnement sûr de l'équipement.

6) LeClassification pour la remise en état du moteur:Le moteur diesel 355 kW remanié est testé dans toutes les dimensions, y compris les performances de puissance, les indicateurs d'émission et la fiabilité,fournir une base de test objective et précise pour l'évaluation de la qualité des produits remaniés et normaliser l'industrie de la remaniement.

6.Système de banc d'essai de dynamomètre électrique pour moteur diesel Liste des modèles
