SSCD200-1000/3300 1910Nm Couple nominal 3300 tr/min Vitesse maximale Banc d'essai de transmission de boîte de vitesses avec dynamomètre

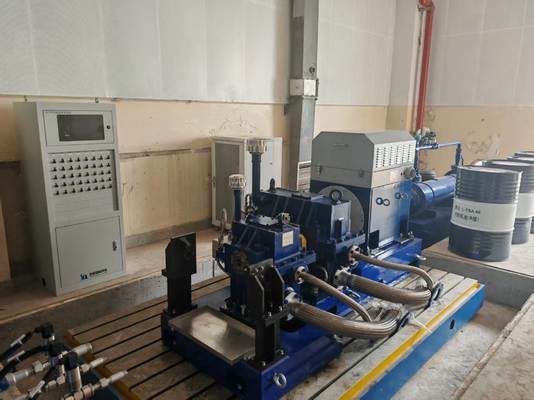

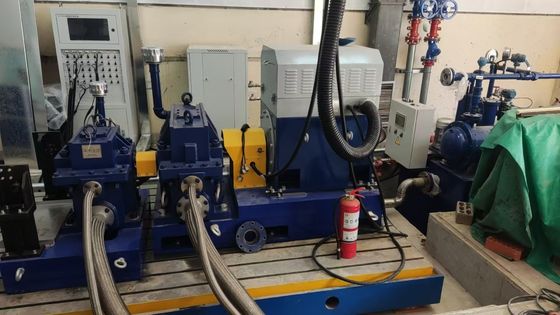

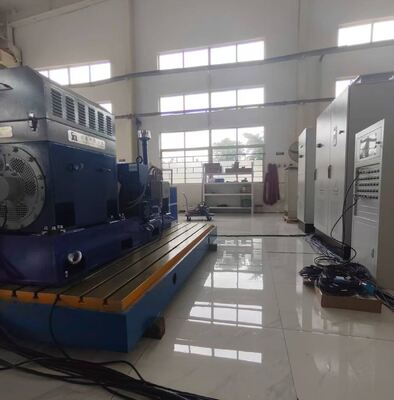

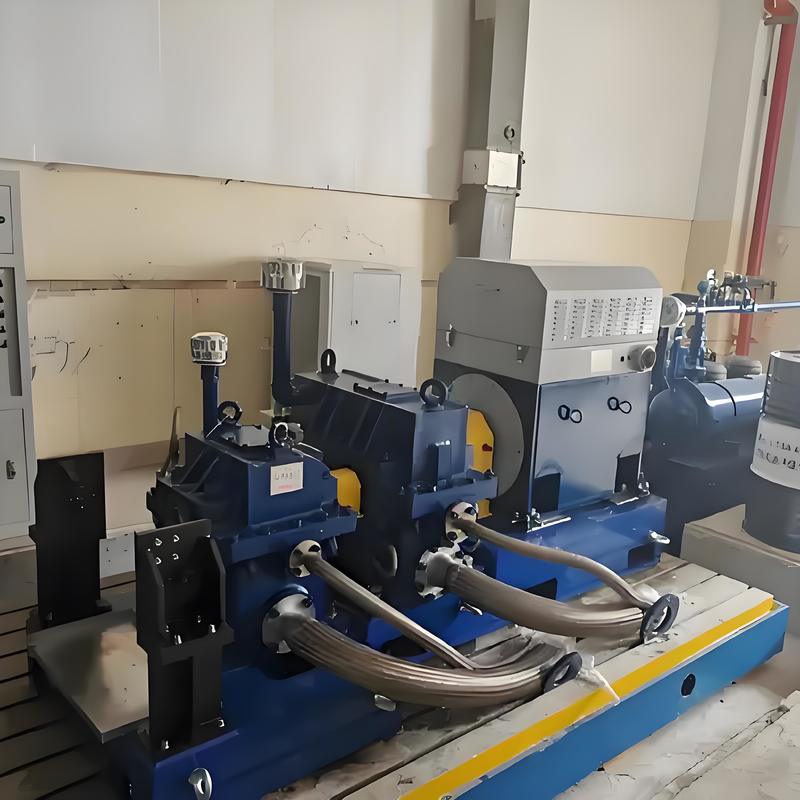

1. Description des composants du banc d'essai de boîte de vitesses avec dynamomètre SSCD200-1000/3300
Le banc d'essai de boîte de vitesses SSCD200-1000/3300 est un appareil haute performance conçu spécifiquement pour les essais de boîtes de vitesses de haute précision, largement utilisé dans la fabrication industrielle, l'énergie éolienne, les machines de construction, l'automobile et le transport ferroviaire. Ce banc intègre le dynamomètre d'entraînement de Seelong (modèle SSCD200-1000/3300, puissance de 200 kW, vitesse nominale de 1000 tr/min, vitesse maximale de 3300 tr/min, précision de mesure du couple de 0,2 % FS) et le dynamomètre de charge (modèle SSCD110-300/600, puissance de 110 kW, vitesse nominale de 300 tr/min, vitesse maximale de 600 tr/min), combinés au système d'onduleur d'ABB (précision de contrôle du couple de 0,2 % FS, précision de contrôle de la vitesse de ±1 tr/min, temps de réponse de 5 ms) et au système de mesure et de contrôle XLP-1000 de Seelong (équipé d'un processeur Intel Core i7, de 32 Go de mémoire DDR4 et d'un SSD de 1 To), permettant une surveillance complète et un contrôle précis des paramètres clés tels que le couple, la vitesse, la température et la pression.
| Nom du composant |
Spécifications principales |
Marque |
|
SSCD110-300/600
Dynamomètre électrique de charge
|
Puissance : 110 kW ; Vitesse nominale : 300 tr/min ; Couple nominal : 3501 Nm ; Vitesse maximale : 600 tr/min ; Capteur de mesure du couple : 0-5000 Nm (précision : 0,2 % FS) |
Seelong |

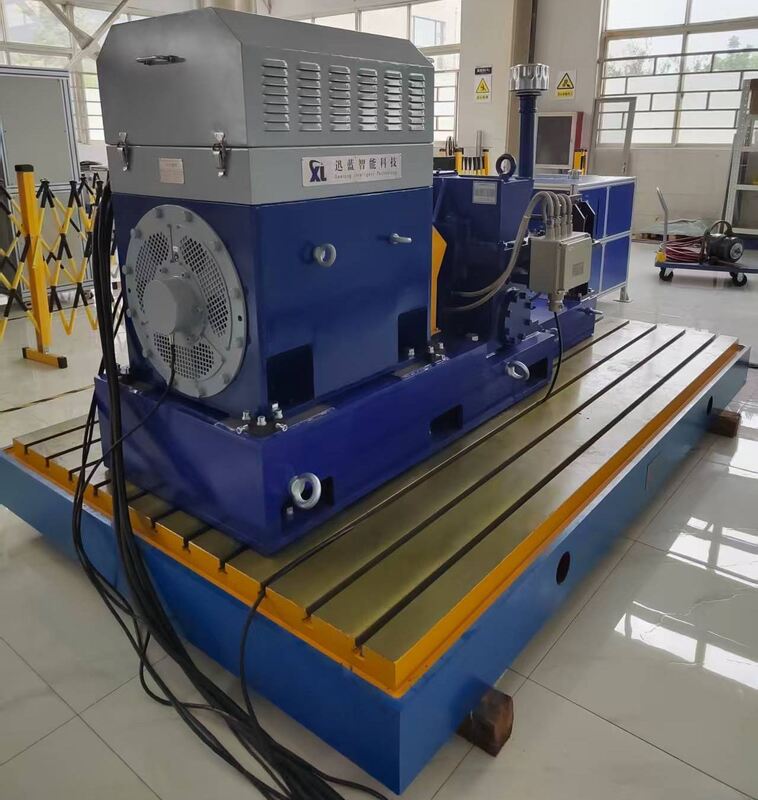

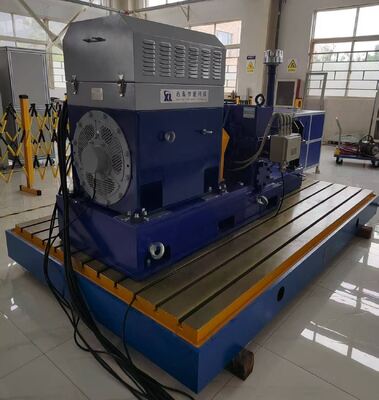

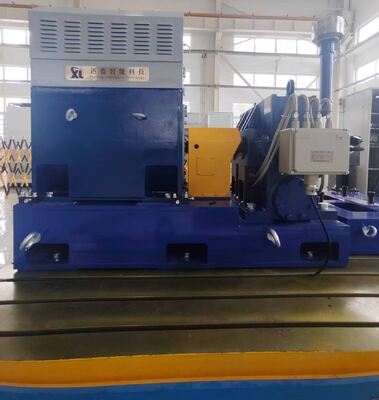

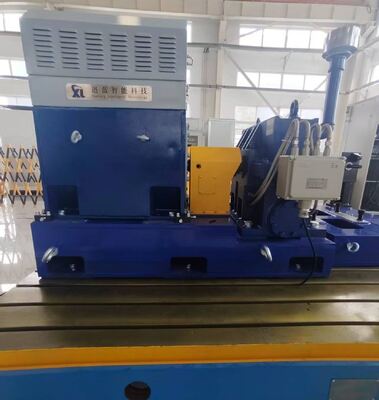

| Dynamomètre électrique d'entraînement SSCD200-1000/3300 |
Puissance : 200 kW ; Vitesse nominale : 1000 tr/min ; Couple nominal : 1910 Nm ; Vitesse maximale : 3300 tr/min ; Capteur de mesure du couple : 0-2000 Nm (précision : 0,2 % FS) |
Seelong |
| Dispositif d'étalonnage du couple |
Étalonnage du couple de la bride de couple |
Seelong |
| Système d'onduleur à fréquence variable |
Système d'onduleur à fréquence variable multi-entraînement ; précision de contrôle du couple 0,2 % FS ; précision de contrôle de la vitesse ±1 tr/min ; temps de réponse 5 ms ; équipé de multiples protections contre les surcharges, les surtensions et la surchauffe. |
ABB |

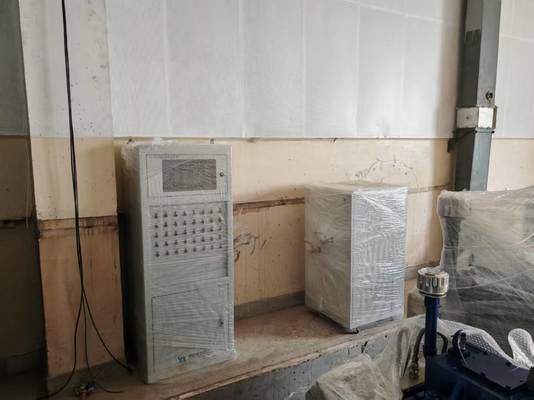

| Système de mesure et de contrôle XLP-1000 |
PC industriel : IPC710 ; CPU : Intel Core i7 ; Mémoire : 32 Go DDR4 ; Disque dur : SSD de 1 To ; Logiciel XLP-1000 préinstallé |
Seelong |
| Système d'acquisition de données |
Module d'acquisition de température PT100, module d'acquisition de pression, module d'acquisition de signaux analogiques, capteur d'acquisition de température, capteur d'acquisition de pression, capteur d'acquisition de vibrations, boîtier d'acquisition de données |
Seelong |

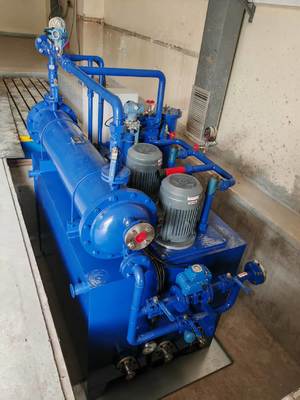

| Dispositif de contrôle de la température d'huile |
Échangeur de chaleur à plaques en acier inoxydable, système de contrôle PLC ; précision de contrôle de la température : ± 1 ℃ |
Seelong |
| Débitmètre d'engrenage |
Utilisé pour la mesure du débit d'eau et d'huile :
Plage de collecte : 0-50 L/min ;
Précision : 0,5 % FS
Modèle : SLLL050
|
Seelong |
| Optionnel - Accouplement |
Couple admissible : 500 Nm ; Vitesse admissible : 18000 tr/min |
Seelong |
| Optionnel - Support moteur |
En forme de L non standard personnalisé, épaisseur de paroi > 50 mm |
Seelong |
| Optionnel - Plaque en fonte |
Matériau : HT300 ; Planéité : ≤0,05 mm/m ; Rugosité de surface : Ra≤1,6μm ; Les amortisseurs et les plaques en fonte assurent la stabilité lors des essais à grande vitesse. |
Seelong |
| Optionnel - Amortisseurs |
Type à ressort, charge nominale 100-300 kg, coefficient d'amortissement 0,2-0,3, adapté aux fréquences de vibration de 5-10 Hz ; l'amortisseur et la plaque en fonte assurent la stabilité lors des essais à grande vitesse. |
Seelong |
2. Paramètres techniques du dynamomètre électrique SSCD200-1000/3300 de 200 kW
| Paramètres |
Spécifications |
| Puissance |
200kW |
| Vitesse nominale |
1000 tr/min |
| Vitesse maximale |
3300 tr/min |
| Couple nominal |
1910 Nm |
| Plage de mesure du couple |
0-2000 Nm |
| Précision de mesure du couple |
0,2 % FS |
| Précision du contrôle de la vitesse |
±1 tr/min |
| Temps de réponse |
5 ms |
3. Principaux avantages du banc d'essai de transmission de boîte de vitesses avec dynamomètre SSCD200-1000/3300
1) Essais de haute précision: Précision de mesure du couple de 0,2 % FS, précision de contrôle de la vitesse de ±1 tr/min, garantissant des données d'essai précises et fiables.
2) Traitement des données à haut rendement: Le système de mesure et de contrôle XLP-1000 est équipé d'un processeur haute performance, permettant un traitement rapide des données et une surveillance en temps réel.
3) Surveillance complète des paramètres: Le système d'acquisition de données intègre plusieurs capteurs pour surveiller de manière exhaustive des paramètres tels que la température, la pression et le débit.
4) Économie d'énergie et protection de l'environnement: Le dynamomètre électrique convertit l'énergie mécanique en énergie électrique et la renvoie au réseau électrique, réalisant ainsi des essais économes en énergie.
5) Configuration flexible: Offre une variété de composants optionnels pour répondre aux besoins de différents scénarios d'essai.
4. Domaines d'application du banc d'essai de transmission de boîte de vitesses avec dynamomètre SSCD200-1000/3300
1) Boîtes de vitesses industrielles: utilisées pour les essais de rendement de transmission, d'élévation de température et de durée de vie des machines-outils, des machines métallurgiques, des machines minières et des machines pour le caoutchouc et le plastique afin de garantir la stabilité de l'usinage et la résistance à l'usure.
2) Boîtes de vitesses d'éoliennes: prend en charge les caractéristiques de vibration, les performances dynamiques et les essais de fiabilité des boîtes de vitesses d'éoliennes de niveau mégawatt, adaptées à la surveillance en ligne à distance et au diagnostic des pannes.
3) Boîtes de vitesses de machines de chantier: couvrant la simulation de charge et les essais de durabilité d'équipements tels que les concasseurs et les convoyeurs, et la vérification du fonctionnement dans des environnements difficiles.
4) Automobile et transport ferroviaire: Les applications incluent l'optimisation des performances des transmissions, des boîtes de vitesses de véhicules électriques et des systèmes de traction ferroviaire à grande vitesse, améliorant le rendement de la transmission et la douceur de la conduite.
5) Navires et équipements énergétiques: Utilisé pour les essais d'adaptation de la vitesse des boîtes de vitesses marines et pour vérifier la résistance à la corrosion et les performances de lubrification des boîtes de vitesses hydroélectriques.
5. Normes de référence du banc d'essai de transmission de boîte de vitesses avec dynamomètre SSCD200-1000/3300
1) JB/T 10634-2023 "Dynamomètre électrique": La spécification principale, couvrant les exigences techniques et les règles d'inspection des dynamomètres, en mettant l'accent sur la précision de la mesure du couple (par exemple, ±0,2 % FS) et la précision du contrôle de la vitesse (par exemple, ±1 tr/min).
2) ISO 6336 et AGMA 2001: Normes reconnues internationalement utilisées pour calculer le rendement de la transmission par engrenages afin de garantir la précision des modèles de logiciels de contrôle et d'analyse.
3) QC/T 533-1999 "Méthodes d'essai pour les essieux moteurs automobiles sur banc": fournit une référence pour des méthodes telles que l'essai de torsion statique des ensembles et l'essai de fatigue des engrenages, et est applicable à l'essai des caractéristiques de couple des essieux moteurs électriques.
4) Normes militaires (telles que MIL-STD-810G): utilisées pour simuler des températures ambiantes extrêmes (-40℃~150℃) et des charges d'impact afin de reproduire les performances de la boîte de vitesses dans des conditions de fonctionnement réelles.
6. Liste des modèles de banc d'essai de transmission de boîte de vitesses avec dynamomètre
| Modèle |
Puissance (kW) |
Couple (Nm) |
Vitesse nominale (tr/min) |
Vitesse maximale (tr/min) |
Précision de mesure du couple |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,2 % FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,2 % FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,2 % FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,2 % FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,2 % FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,2 % FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,2 % FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,2 % FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,2 % FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,2 % FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,2 % FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,2 % FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,2 % FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,2 % FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,2 % FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,2 % FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,2 % FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,2 % FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,2 % FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,2 % FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,2 % FS |
| La plage de puissance et de vitesse et le nombre de modules d'acquisition peuvent être personnalisés en fonction des besoins. |
7. Livraison et service après-vente
Livraison: Les modèles standard sont expédiés en 90 jours ; les modèles personnalisés sont expédiés en 90 à 180 jours (y compris la logistique internationale et l'assistance au dédouanement).
Service après-vente: Garantie d'un an sur les composants principaux (dynamomètre, bride de couple), assistance technique bilingue à vie (chinois et anglais) (temps de réponse ≤ 4 heures) ; les pièces de rechange sont expédiées au niveau national dans les 24 heures et livrées à l'international dans les 7 jours ; 1,5 jour de formation gratuite au fonctionnement fournie ; débogage à distance pris en charge (sur ordinateur, y compris les conseils de configuration de la solution modulaire).
8. Certificats Seelong
9. Emballage et expédition
10. FAQ
Q : Quelle est la quantité minimale de commande pour notre coopération ?
R : Nous prenons en charge les petites commandes d'essai de 1 pièce pour les produits en stock.
Q : Comment puis-je en savoir plus sur les produits ?
R : Veuillez laisser votre e-mail et nous vous enverrons votre catalogue électronique.
Q : Quelles sont vos conditions de paiement ?
R : Normalement, acompte de 40 % par T/T, paiement intégral avant expédition.
Q : Quel est le délai de livraison de mes commandes ?
R : Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q : Comment obtenir la solution globale du banc d'essai ?
R : Laissez-nous votre e-mail, notre personnel technique communiquera avec vous au sujet du plan détaillé.
Q : Puis-je venir visiter votre usine ?
R : Bien sûr, vous êtes toujours le bienvenu pour une visite.
