400 kW Un à un refroidissement par air forcé Boîte de vitesses et banc d'essai de performance et de fiabilité des essieux

400 kW Un à un refroidissement par air forcé Boîte de vitesses et banc d'essai de performance et de fiabilité des essieux

The 400kW One-to-One Forced air cooling Gearbox and Axle Performance Testing and Reliability Testing Bench is a professional testing device tailored for performance evaluation and reliability verification of medium-to-high power transmission components such as gearboxesAvec une puissance nominale de 400 kW, il excelle dans la réalisation de tests d'efficacité, d'évaluations des performances énergétiques, de simulations complètes des conditions et d'essais de durabilité à long terme.,fournir un soutien technique essentiel pour l'optimisation de la R&D, le contrôle de la qualité et la validation de la fiabilité dans plusieurs domaines industriels.

1. 400kW refroidissement par air forcé un-à-un Boîte de vitesses et essieu d'essai de performance et de fiabilité Banque d'essais Fonctions de base et objectifs de conception

Le banc d'essai de performance et de fiabilité de la boîte de vitesses et de l'essieu de 400 kW est conçu pour reproduire les conditions de fonctionnement réelles des boîtes de vitesses,permettant une analyse approfondie de leurs performances de travailSes principales fonctions comprennent:

Mesurer avec précision l'efficacité de la transmission sous différentes combinaisons de vitesse et de charge.

Simulation de conditions de travail complexes (par exemple, cycles de démarrage et d'arrêt, chocs de charge variable et fonctionnement continu à forte charge) pour évaluer les performances énergétiques.

Effectuer des essais de durabilité à long terme pour vérifier la durée de vie et les modes de défaillance.

Surveillance des paramètres clés en temps réel pour soutenir l'optimisation des performances et le diagnostic des défauts des boîtes de vitesses.

2Composition et caractéristiques fonctionnelles du système

La boîte de vitesses et le banc d'essai de performance et de fiabilité des essieux de 400 kW intègrent plusieurs sous-systèmes, chacun avec des rôles dédiés pour assurer des processus d'essai précis, stables et efficaces:

• Système de puissance et de charge d'entrée

Ce système à double fonction sert à la fois de "source d'alimentation" et de "simulateur de résistance".qui imitent les caractéristiques de sortie des moteurs ou des moteurs dans des applications réelles; d'autre part, il applique des charges graduées pour simuler la résistance de la route, la résistance de la pente et d'autres forces externes pendant le fonctionnement du véhicule ou de l'équipement,permettant des essais de performance dans des conditions de charge diverses.

• Système de charge de sortie et de rétroaction

Concentré sur l'absorption d'énergie et la simulation des conditions, ce système absorbe principalement la puissance produite par la boîte de vitesses testée.qui peut simuler des conditions de travail spéciales telles que le freinage, la descente en roue libre, ou le fonctionnement inverse de l'équipement, évaluant de manière exhaustive les performances de la boîte de vitesses dans des conditions non stables.

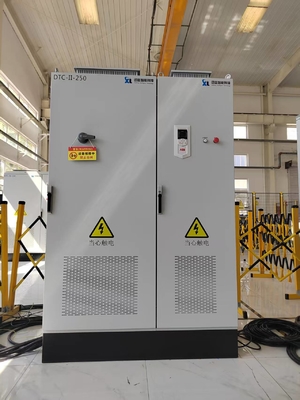

• Système de récupération et d'inversion de l'énergie

Une caractéristique remarquable du banc d'essai de performance et de fiabilité de la boîte de vitesses et des essieux de 400 kW est sa conception d'économie d'énergie: le système récupère l'énergie électrique générée lors de l'absorption de la charge,le convertit via un onduleur à haut rendementCe recyclage de l'énergie réduit non seulement la consommation d'énergie des essais de plus de 30%, mais réduit également les coûts d'exploitation, conformément aux normes d'essai écologiques.

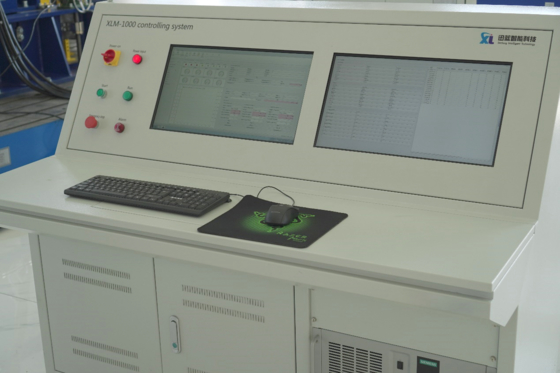

• Système de commande intelligent

En tant que "centre de commande" du banc d'essai, il gère l'ensemble du processus d'essai via une interface homme-machine.tandis que le système coordonne le fonctionnement de tous les sous-systèmes en utilisant des algorithmes de contrôle PID en boucle fermée avancés pour s'assurer que les essais suivent des procédures prédéfinies avec un écart minimal.

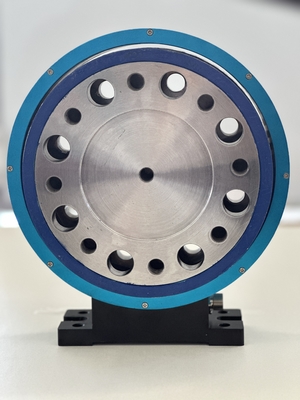

• Système d'acquisition multiparamètres

Équipé de capteurs de haute précision et de modules d'acquisition de données, ce système capte en temps réel les paramètres de fonctionnement critiques, notamment la vitesse de rotation, le couple, la température de l'huile, la température de latempérature du roulementLes données collectées sont instantanément stockées et pré-traitées, laissant la base à une analyse ultérieure des performances.

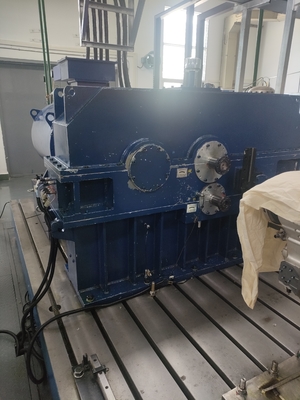

• Structure de support mécanique

Le cadre mécanique robuste, composé d'une base isolée contre les vibrations, de supports réglables et d'arcs d'accouplement de haute précision,assure l'installation stable de la boîte de vitesses et des équipements auxiliaires testésSa conception minimise la transmission des vibrations et les écarts de position, réduisant ainsi les interférences avec la précision de l'essai causées par la résonance mécanique.

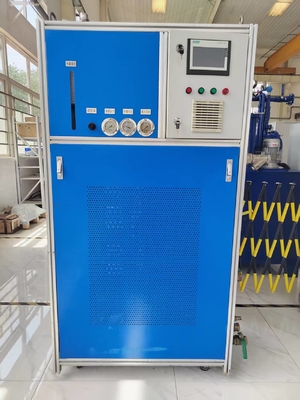

• Système de gestion de la lubrification et du refroidissement

Ce système assure une lubrification continue de la boîte de vitesses en fournissant une huile lubrifiante propre à température contrôlée.Il régule avec précision la température de l'huile (de 40°C à 80°C) et la pression de l'huile, assurant le fonctionnement de la boîte de vitesses dans des conditions de lubrification optimales. En outre, il surveille les niveaux de contamination de l'huile et le nombre de particules pour évaluer l'état d'usure lors des essais à long terme.

• Système intelligent de surveillance et de protection de la sécurité

En intégrant des caméras haute définition et des capteurs acoustiques, ce système surveille en temps réel l'état de fonctionnement du banc d'essai, en détectant des phénomènes anormaux tels que les fuites d'huile, le bruit anormal, lesou déformation des composantsIl est relié au système de commande pour déclencher des arrêt automatiques ou des alarmes lorsque des conditions dangereuses (par exemple, une température ou un couple excessifs) sont détectées, assurant ainsi la sécurité de l'essai.

3. 400kW Boîte de vitesses et essayer les performances de l'essieu et le banc d'essai de fiabilité Principe de travail et processus d'essai

Le banc d'essai de performance et de fiabilité de la boîte de vitesses et de l'essieu de 400 kW suit un flux de travail systématique pour garantir des résultats d'essai fiables et reproductibles:

Configuration avant le test

Les opérateurs définissent les objectifs de l'essai (par exemple, test d'efficacité ou test de durabilité) et fixent les paramètres clés (plage de vitesse, charge de couple, durée de l'essai,et modes de cycle) par une interface tactile convivialeLe système de commande vérifie ensuite l'état de l'équipement (p. ex. pression de lubrification, étalonnage du capteur et stabilité de l'alimentation) pour confirmer sa préparation.

Exécution des essais

Le système de puissance d'entrée entraîne la boîte de vitesses à fonctionner selon des courbes de vitesse et de couple prédéfinies, simulant la puissance d'entrée des moteurs.

Le système de charge de sortie applique des charges dynamiques ou statiques à l'extrémité de sortie de la boîte de vitesses, reproduisant la résistance des roues du véhicule, des machines industrielles ou d'autres composants entraînés.

Le système de commande ajuste en temps réel la puissance d'entrée et la charge de sortie en fonction de la rétroaction du système d'acquisition, en maintenant des conditions d'essai stables dans une plage de déviation ≤ ± 2%.

Collecte et suivi des données

Pendant le fonctionnement, le système d'acquisition enregistre continuellement les paramètres, tandis que le système de surveillance suit l'état de l'équipement.Les données clés et les séquences vidéo sont synchronisées et stockées dans une base de données centralisée pour la traçabilité.

Analyse après le test

Après l'essai, un logiciel dédié analyse les données recueillies pour calculer des indicateurs de base tels que l'efficacité moyenne de transmission, la capacité de couple maximal, le spectre de fréquence de vibration,et courbes de hausse de températureUn rapport d'essai détaillé est généré automatiquement, y compris des comparaisons de données avec les normes de l'industrie ou les exigences de conception, pour soutenir l'évaluation des performances et les suggestions d'optimisation.

4. 400kW Boîte de vitesses et banc d'essai des performances et de fiabilité des essieux Exigences environnementales et conditions d'exploitation

Pour assurer l'exactitude des essais et la longévité des équipements, le banc d'essai SSCD400 nécessite des conditions environnementales et opérationnelles spécifiques:

Spécifications de l'alimentation

L'alimentation en courant alternatif: 380 V ± 5% en trois phases, 220 V ± 5% en une seule phase, fréquence 50 Hz ± 0,5 Hz.

Équipement d'assistance: un transformateur d'isolation triphasé pour réduire les interférences du réseau et un filtre de puissance active pour limiter la distorsion harmonique à <3%.Un système UPS en ligne avec 20 minutes d'alimentation de secours assure l'intégrité des données en cas de panne de courant inattendue.

Paramètres de l'environnement

Lieu d'installation: un laboratoire dédié avec un contrôle constant de la température et de l'humidité, avec une température ambiante comprise entre -5°C et 40°C et une humidité relative ≤ 80% (non condensée).

Contrôle des vibrations: le plancher de laboratoire doit être isolé contre les vibrations, avec une accélération de vibration maximale ≤ 3 m/s2 afin d'éviter toute interférence avec les mesures de précision.

Exigences en matière de refroidissement: équipé d'un système de refroidissement à air forcé d'une capacité de refroidissement d'au moins 15 kW,d'une épaisseur n'excédant pas 1 mm,.

5. 400 kWParamètres techniques du dynamomètre électrique

6. 400kW Boîte de vitesses et banc d'essais de performance et de fiabilité d'essieu champs d'application

Le banc d'essai de performance et de fiabilité de la boîte de vitesses et de l'essieu de 400 kW est largement utilisé dans les industries nécessitant des systèmes de transmission fiables à moyenne puissance:

Secteur des véhicules utilitaires: essai des boîtes de vitesses des camions et des bus pour vérifier les performances sous lourdes charges et sur de longues distances.

Machines de construction: Évaluation des réducteurs pour les pelles, les chargeuses et les grues afin d'assurer leur durabilité dans des conditions de charge variables.

Machines agricoles: Validation des boîtes de vitesses pour tracteurs et moissonneuses afin de les adapter à des environnements de travail sur le terrain complexes.

Équipement auxiliaire de la marine: Évaluation des boîtes de vitesses pour les pompes, les treuils et autres systèmes auxiliaires des navires afin qu'ils répondent aux normes opérationnelles maritimes.

7. Normes de référence pour les essais de performance et de fiabilité des boîtes de vitesses et des essieux de 400 kW

Les procédures d'essai et les critères d'évaluation du banc d'essai SSCD400 sont conformes aux normes de l'industrie telles que:

QC/T 568-2019 Exigences techniques et méthodes d'essai sur banc pour les ensembles de transmission mécanique automobile

Les essais effectués par les équipes de contrôle doivent être effectués en tenant compte des exigences énoncées à l'annexe I, paragraphe 2, du règlement (CE) no 765/2008.

En résumé, le banc d'essai de performance SSCD400 combine précision, efficacité et sécurité,en faisant d'elle un outil indispensable pour l'amélioration de la technologie de transmission dans les domaines industriels à moyenne puissance.
