SSCD22-1000-4000 Système de banc d'essai de dynamomètre électrique pour moteur diesel 22kW

SSCD22-1000-4000 Système de banc d'essai de dynamomètre électrique pour moteur diesel 22kW

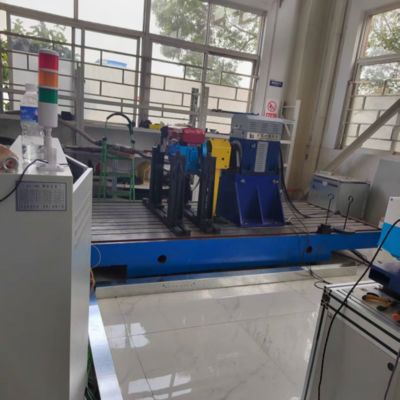

1. Description du système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD22-1000-4000 22kW

Ce système, centré sur un petit dynamomètre CA et compatible avec les petits moteurs diesel de 22 kW, utilise la technologie d'onduleur à fréquence variable à quatre quadrants pour une récupération d'énergie efficace (efficacité de réintroduction > 85 %). Équipé du système de mesure et de contrôle XLE-1000, il prend en charge l'acquisition et l'analyse simultanées multi-canaux des paramètres clés. Il exécute automatiquement les cycles d'essai spécifiés dans les normes telles que GB/T 18297 et intègre des équipements tels qu'un petit opacimètre et un débitmètre d'air de haute précision, répondant aux besoins complets de test de performance des petits moteurs diesel utilisés dans les mini-véhicules utilitaires, les petites machines agricoles et les équipements d'alimentation à usage général.





2. Conditions d'installation de l'équipement en usine
​

Paramètres	Valeurs	Paramètres	Valeurs
Altitude	Moins de 1000 mètres	Humidité en usine	≤85%​
Épaisseur de la fondation	>200mm​	Température en usine	5°C～40°C​
Capacité portante du sol en usine	4t/㎡​	Électricité	380V±10% triphasé 50Hz​



3. Normes de référence du système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD22-1000-4000 22kW

1) GB20891-2014 "Limites et méthodes de mesure des polluants d'échappement des moteurs diesel pour les machines mobiles non routières" (applicable aux modèles non routiers de faible puissance)



2) GB/T 18297-2001 "Méthodes d'essai de performance des moteurs automobiles"



3) GB/T 17692-2003 "Méthodes d'essai de la puissance nette des moteurs automobiles et des moteurs d'entraînement"



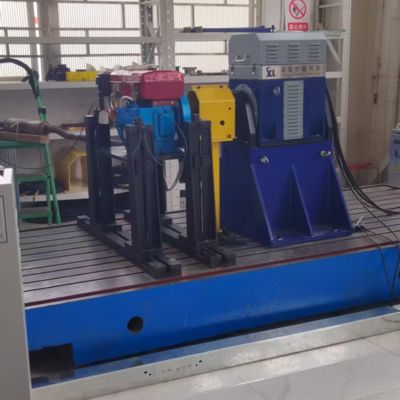

4. Composants du système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD22-1000-4000 22kW



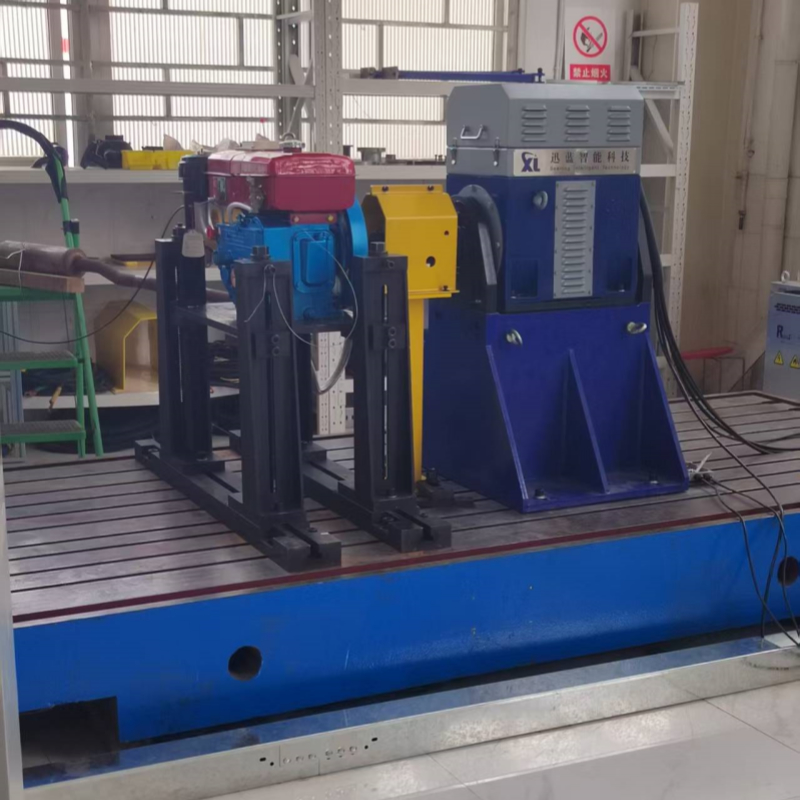

1) Dynamomètre électrique: Petit dynamomètre électrique CA Seelong avec bride de couple HBM T40B (0-500 Nm, adapté à la plage de couple de faible puissance), refroidissement par air (structure de dissipation thermique simplifiée), accouplement élastique pour réduire les vibrations et prend en charge un fonctionnement stable de 0 à 4500 tr/min (correspondant aux caractéristiques de haute vitesse des moteurs de faible puissance).



2) Système d'onduleur à fréquence variable: Convertisseur de fréquence série ABB ACS880 avec contrôle direct du couple (DTC), précision de contrôle de 0,01 Hz, adapté aux scénarios de récupération d'énergie de faible puissance et efficacité de rétroaction énergétique > 85 % (évitant le gaspillage d'énergie dans les modules haute puissance).

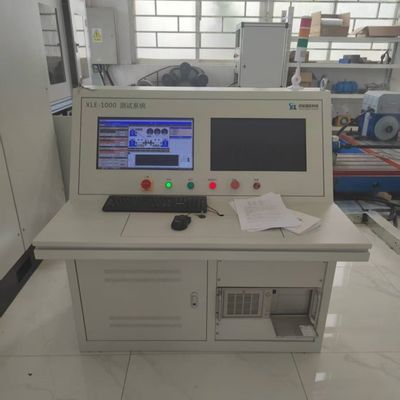

3) Système de mesure et de contrôle XLE-1000: Fournit un contrôle global du banc d'essai, permettant des réglages de conditions de fonctionnement à faible puissance grâce à la communication par bus avec le système d'onduleur. Il intègre des équipements auxiliaires externes pour un contrôle centralisé et prend en charge l'exécution automatisée de processus d'essai de moteur à faible puissance dédiés (tels que la stabilité au ralenti et les essais de consommation de carburant à faible charge).



4) Système d'acquisition de données: Module d'acquisition haute vitesse à 16 canaux (fréquence d'échantillonnage de 200 Hz, répondant aux besoins d'acquisition de paramètres de faible puissance) avec fonction de conditionnement de signal intégrée, qui transmet en temps réel les paramètres clés tels que le couple, la vitesse, la consommation de carburant au système de mesure et de contrôle pour l'analyse et le stockage.



5) Équipement auxiliaire: Petit thermostat de liquide de refroidissement (15 L/min, adapté aux exigences de refroidissement de faible puissance), petit opacimètre AVL, papillon des gaz électronique à deux canaux, petite soupape de contre-pression d'échappement et capteur de pression de carburant basse pression (adapté aux systèmes de carburant de moteur à faible puissance).



5. Paramètres techniques du dynamomètre électrique pour moteur diesel 22kW​



Paramètres	Indicateurs techniques
Fabricants de moteurs	Seelong​
Puissance nominale	22kW​
Couple nominal	210Nm​
Vitesse nominale	1000 tr/min​
Vitesse maximale	4000 tr/min​
Plage de vitesse à couple constant	0-1000 tr/min​
Plage de vitesse à puissance constante	1000-4000 tr/min
Modèles de capteurs de couple	T40B
Plage du capteur de couple (Nm)	0-500 Nm​
Classe de précision	0,05%FS​



6. Avantages principaux du système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD22-1000-4000 22kW

1) Adaptation précise pour les moteurs de faible puissance: L'algorithme de chargement est optimisé pour les modèles de classe 22kW, qui peuvent exécuter de manière stable des conditions de fonctionnement spécifiques à faible puissance telles que la faible charge et le ralenti, répondant aux exigences d'un essai d'endurance de 500 heures (correspondant à l'intensité d'utilisation des moteurs de faible puissance).

2) Conception légère et économe en énergie: Le poids total de l'équipement est inférieur de 15 % à celui d'un banc d'essai traditionnel de même puissance. Combiné à un système de récupération d'énergie à faible puissance, la consommation d'énergie d'essai est réduite de plus de 30 % par rapport à une machine à charge résistive, ce qui la rend adaptée aux scénarios d'essai en petites séries en laboratoire.

3) Faible coût et fonctionnement et maintenance faciles: Les composants modulaires sont de petite taille et ne nécessitent pas d'infrastructures à grande échelle pour l'installation ; les pièces d'usure sont de spécifications universelles et ont de faibles coûts de remplacement, avec un temps de maintenance annuel ≤15 heures (abaissant le seuil d'utilisation par les petites entreprises).

4) Compatibilité flexible dans de multiples scénarios: Prend en charge les essais de moteurs pour les micro-véhicules utilitaires, les petites machines agricoles et les groupes électrogènes de 10 à 30 kVA. Il peut basculer rapidement les modes de fonctionnement pour répondre aux divers besoins d'essai des modèles de faible puissance.

7. Applications du système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD22-1000-4000 22kW

1) R&D de micro-véhicules utilitaires/camions légers: Les moteurs diesel de 22 kW pour les mini-camions de moins de 3 tonnes et les bus légers de 6 à 9 places sont testés pour la stabilité au ralenti, la consommation de carburant à faible charge et les performances en matière d'émissions.

2) Vérification des petites machines agricoles: Les moteurs diesel adaptés aux tracteurs à pied et aux petites moissonneuses sont utilisés pour simuler des conditions de fonctionnement à faible charge sur le terrain afin de vérifier l'adaptation de la puissance et la fiabilité.

3) Essais de petite puissance générale: Fournit l'étalonnage de la puissance, l'évaluation de la consommation de carburant et les essais de performance de démarrage pour les groupes électrogènes de 10 à 30 kVA et les moteurs diesel de classe 22 kW pour les petites pompes à eau industrielles.

4) Inspection de la qualité de la maintenance après-vente: Utilisé par les ateliers de réparation automobile et les stations de machines agricoles pour vérifier la récupération des performances des moteurs diesel de faible puissance après réparation et émettre rapidement des rapports d'essai simples.

8. Liste des modèles de système de banc d'essai de dynamomètre électrique pour moteur diesel



Modèle	Puissance (KW)	Couple (Nm)	Vitesse nominale (tr/min)	Vitesse maximale (tr/min)	Précision de la mesure du couple
SSCD15-1000/4000	15	143	1000	4000	0,2%FS
SSCD22-1000/4000	22	210	1000	4000	0,2%FS
SSCD30-1000/4000	30	286	1000	4000	0,2%FS
SSCD45-1000/4000	45	430	1000	4000	0,2%FS
SSCD60-1000/4000	60	573	1000	4000	0,2%FS
SSCD90-1000/3500	90	859	1000	3500	0,2%FS
SSCD110-1000/3500	110	1050	1000	3500	0,2%FS
SSCD160-1000/3500	160	1528	1000	3500	0,2%FS
SSCD200-1000/3300	200	1910	1000	3300	0,2%FS
SSCD250-1000/3300	250	2387	1000	3300	0,2%FS
SSCD300-1000/3300	300	2865	1000	3300	0,2%FS
SSCD30-1500/5000	30	191	1500	5000	0,2%FS
SSCD45-1500/5000	45	286	1500	5000	0,2%FS
SSCD60-1500/5000	60	382	1500	5000	0,2%FS
SSCD90-1500/5000	90	573	1500	5000	0,2%FS
SSCD132-1500/4500	132	840	1500	4500	0,2%FS
SSCD160-1500/4500	160	1019	1500	4500	0,2%FS
SSCD200-1500/4000	200	1273	1500	4000	0,2%FS
SSCD250-1500/4000	250	1592	1500	4000	0,2%FS
SSCD300-1500/3800	300	1910	1500	3800	0,2%FS
SSCD315-1500/3800	315	2005	1500	3800	0,2%FS
SSCD355-1500/3800	355	2260	1500	3800	0,2%FS
SSCD400-1500/3800	400	2546	1500	3800	0,2%FS
SSCD500-1500/3800	500	3183	1500	3800	0,2%FS
Peut être personnalisé





•Livraison: Les modèles standard sont expédiés dans les 55 jours (le cycle de production pour les équipements de moyenne puissance est inférieur à 160 kW) ; les modèles personnalisés sont expédiés dans les 55 à 110 jours (y compris l'assistance logistique internationale et le dédouanement, et une liste de déclaration en douane spécifique pour les équipements de moyenne puissance). Un "kit d'installation modulaire" est également disponible (avec des lignes principales pré-connectées, réduisant le temps d'installation sur site à 2 jours).



•Service après-vente: Les composants principaux (dynamomètre, bride de couple) sont garantis un an, et nous fournissons une assistance technique bilingue à vie en chinois et en anglais (temps de réponse ≤ 4 heures). Les pièces de rechange sont expédiées au niveau national dans les 24 heures et livrées à l'international dans les 7 jours. Nous proposons également une formation gratuite de 1,5 jour pour les opérateurs (y compris un tutoriel spécial sur les essais de moteurs de moyenne puissance) et prenons en charge le débogage à distance (sur un ordinateur, y compris des conseils sur la configuration de la solution modulaire).
