SSCD355-1500-3800 355 kW Système de banc d'essai du dynamomètre pour moteur diesel

SSCD355-1500-3800 355 kW Système de banc d'essai du dynamomètre pour moteur diesel

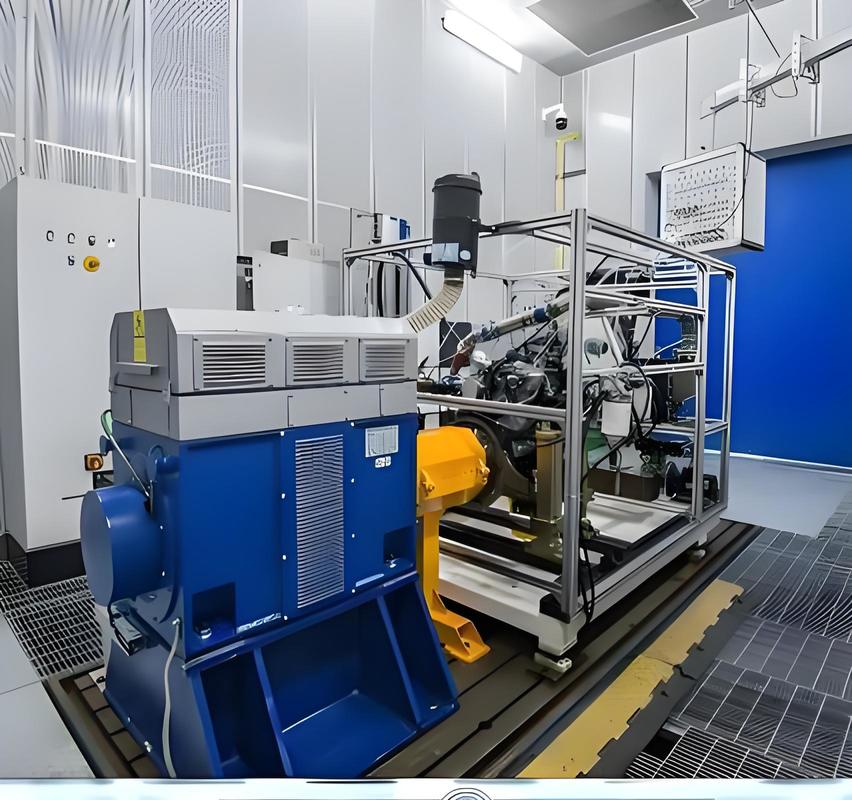

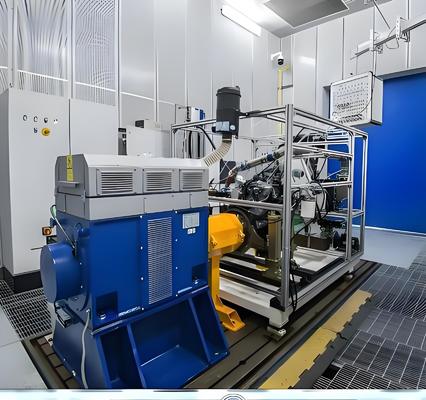

1. SSCD355-1500-3800 355 kW moteur diesel Dynamomètre de test



Cette solution d'essai hautement efficace est spécifiquement conçue pour les moteurs diesel de taille moyenne et grande et s'applique aux camions lourds, aux machines de construction et aux grands groupes électrogènes.



La solution est équipée d'un dynamomètre à courant alternatif de 355 kW, qui est associé à un régulateur à onduleur à fréquence variable à quatre quadrants importé de grande puissance.Cette combinaison de matériel jette les bases d'opérations de test stables et efficaces.



Le régulateur à onduleur à fréquence variable à quatre quadrants permet deux modes de fonctionnement: charge avant et traînée arrière.l'énergie produite est renvoyée au réseau avec un rendement supérieur à 85%;, obtenant des résultats remarquables en matière d'économie d'énergie.



Au cœur de la solution se trouve le système de mesure et de contrôle XLE-1000, qui prend en charge l'exécution automatisée des cycles d'essais nationaux normalisés et des procédures d'essais personnalisées.répondant à diverses exigences d'essais.



Le système intègre un compteur de consommation de carburant transitoire de grande puissance et un module d'acquisition de données dédié. Il capture avec précision les paramètres clés tels que le couple et la vitesse, et prend en charge le stockage de données,l'analyse, et la génération de rapports standardisés, couvrant l'ensemble du processus de test.





2. atelier d'installation d'équipement exigences techniques

Je suis désolée.

Paramètres	Indicateurs techniques	Nom de l'entreprise
Altitude de l'environnement d'installation	> 1000 m	Éviter que la dissipation de chaleur du moteur ne soit affectée
Épaisseur de la fondation de l'équipement	> 200 mm	Assurer une charge uniforme
Capacité de roulement du plancher d'usine	≥ 4 t/m2	Adapté à la répartition du poids de l'ensemble de la machine
Humidité ambiante de l'usine	≤ 85% (sans condensation)	Protéger l'isolation électrique
Température ambiante de l'usine	5°C à 40°C	Maintenir la précision des capteurs
Exigences d'alimentation électrique	380V±10% à trois phases 50 Hz	Une mise à la terre indépendante est requise.



3. SSCD355-1500 à 3800 355 kWNormes de référence pour le système de banc de dynamomètre d'essai pour moteur diesel



1) LeGB17691-2018 "Limites d'émission et méthodes de mesure des polluants provenant des véhicules diesel lourds":Cette norme nationale obligatoire spécifie les limites et les procédures d'essai des particules et des oxydes d'azote pour les moteurs diesel (véhicules utilitaires lourds et machines tout-terrain),constituant la base essentielle de la conformité aux émissions.



2) LeLe produit doit être présenté dans un emballage de qualité supérieure."Méthodes d'essai des performances du moteur automobile":La norme nationale recommandée, applicable à tous les types de moteurs automobiles, standardise les méthodes d'essai pour la puissance, l'économie et les performances de l'équilibre thermique.et unifie les spécifications techniques de R & D et d'essai;



3) Les produitsLe produit doit être présenté dans un emballage de qualité supérieure."Méthode d'essai de la puissance nette des moteurs automobiles et des moteurs d'entraînement":Une norme nationale recommandée qui précise les principes et les méthodes de mesure de la puissance nette des moteurs automobiles/moteurs d'entraînement afin d'assurer la comparabilité des données de puissance.



4. SSCD355-1500-3800 355kW moteur diesel Components du système de banc de test dynamomètre



1) LeDynamomètres électriques:Le dynamomètre électrique à courant alternatif Seelong, équipé d'une bride de couple allemande HBM T40B, refroidissement par air forcé, prend en charge un fonctionnement stable de 0 à 3800 tr/min.

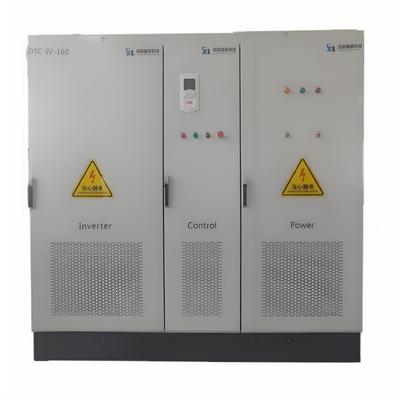

2) Système d'onduleur à fréquence variable:Un système d'onduleur à fréquence variable à quatre quadrants mature et fiable contrôle le dynamomètre électrique, permettant le chargement vers l'avant et l'alimentation inverse du moteur.L'énergie électrique générée par le dynamomètre est renvoyée directement au réseau par le système d'onduleur à fréquence variable.

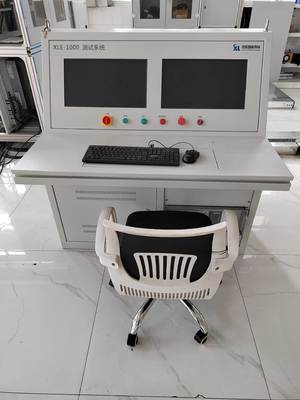

3) Les produitsXLE-1000système de mesure et de contrôle:utilisés pour le contrôle global du banc d'essai;le système communique avec le système d'onduleur à fréquence variable via un bus pour compléter le réglage et le contrôle des différentes conditions de travail du banc d'essai;; il utilise le bus pour recevoir divers paramètres recueillis, tout en intégrant des équipements auxiliaires externes pour obtenir une communication et un contrôle centralisés;l'ensemble du processus d'essai peut être effectué sous contrôle automatique.

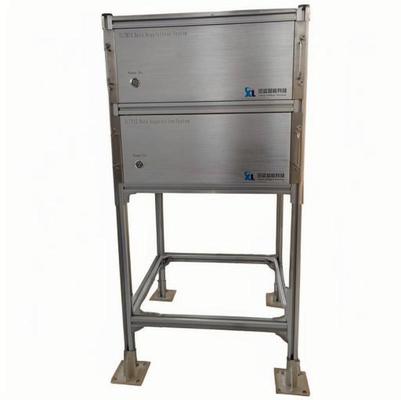

4) Les produitsSystème d'acquisition de données:Il comprend des capteurs de température, de pression et autres et des modules d'acquisition de support.et transmettre ensuite les données collectées au système de mesure et de contrôle par l'interface de données, afin de réaliser l'affichage, l'enregistrement et le traitement en temps réel des données.

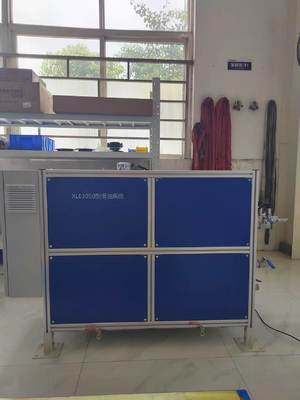

5)Équipement auxiliaire:un dispositif de température constante du liquide de refroidissement (± 1°C), un compteur de consommation de carburant transitoire portable (10 Hz), un petit compteur de fuite du piston et un compteur de débit d'air.



5Dynamomètre d'essai pour moteur diesel de 355 kW Paramètres techniques

Je suis désolée.

Paramètres	Indicateurs techniques
Fabricants de moteurs	Je veux voir.
Puissance nominale	355 kW.
Le couple nominal	2260 Nm
Vitesse nominale	1500 tours par minute.
Vitesse maximale	3800 tours par minute.
Plage de vitesses de couple constant	0 à 1500 tours par minute.
Plage de vitesses de puissance constante	1500 à 3800 tours par minute.
Modèles de capteurs de couple	T30B
Région du capteur de couple (Nm)	0 à 2500 Nm
Grade de précision	0.05% FS

Je suis désolée.

6. SSCD355-1500 à 3800 355 kWSystème de banc d'essai dynamomètre moteur diesel Principaux avantages



1) LeConception d'une mise en page compacte: Bien qu'il s'agisse d'un système de haute puissance de 355 kW, il adopte une configuration intégrée modulaire, adaptée aux laboratoires de taille moyenne à grande et aux ateliers de production.Comparé aux équipements traditionnels de même puissance, il réduit les coûts de construction en capital de 20% et économise de l'espace d'usine.



2) LeFonctionnement à haute puissance et à faible consommation: équipé du système de conversion de fréquence de haute puissance d'ABB (efficacité de 96%) et d'une transmission de puissance de haute efficacité de classe 355 kW,il réduit la consommation d'énergie de plus de 25% par rapport aux machines à charge résistive traditionnelles, réduisant considérablement la dépense énergétique dans les scénarios d'essais à long terme à haute puissance;



3) Les produitsTests de haute réactivité et de précision: en fonction des caractéristiques d'un moteur diesel de 355 kW, le système offre une précision de régulation du couple de ± 0,2% FS (échelle complète) et une réponse transitoire de 50 à 100 ms,ce qui le rend adapté aux essais transitoires à haute puissance tels que l'accélération rapide et l'escalade de colline.



4) Les produitsCompatibilité à haute puissance pour plusieurs scénarios: Prend en charge la commutation entre les modes routier (camions lourds, gros véhicules utilitaires) et non routier (machines de construction, grands groupes électrogènes),s'adapter avec précision aux exigences d'essais dans le scénario complet des moteurs diesel de la classe 355 kW.



7. SSCD355-1500 à 3800 355 kWApplications du système de bancs de test du dynamomètre pour moteur diesel



1) LeRecherche et développement sur les véhicules utilitaires de taille moyenne et grande: moteurs diesel de 355 kW adaptés aux camions lourds et aux grands autobus, testant la puissance à pleine charge et les émissions à grande vitesse,et de soutenir l'optimisation de l'étalonnage en vertu de réglementations internationales telles que Euro VI et EPA Tier 4.



2) LeVérification des machines de construction à grande échelle: pour les moteurs diesel de 355 kW dans les pelles et les chargeurs, simuler les conditions de charge lourde pour vérifier la stabilité à haute charge et respecter les réglementations non routières de l'UE de l'étape V et de l'EPA.



3) Les produitsÉpreuves de puissance générale à haute puissance: Convient pour les moteurs diesel de la classe 355 kW dans des groupes électrogènes supérieurs à 1000 kVA, évaluant les performances de fonctionnement continu conformément aux normes internationales d'essai telles que ISO 8178.



4) Les produitsÉpreuves de gros équipements non routiers: les moteurs diesel de 355 kW adaptés aux tracteurs à haute puissance simulent les conditions de terrain, vérifient la correspondance de puissance et sont conformes aux réglementations de l'EPA Tier 4 Final et de l'UE Stage V.



8.Liste des modèles de systèmes de bancs d'essai de dynamomètres électriques pour moteurs diesel



Modèle	Puissance (KW)	Le couple (Nm)	Vitesse nominale (rpm)	Vitesse maximale (rpm)	Précision de mesure du couple
Les données de référence doivent être fournies conformément à l'annexe I.	15	143	1000	4000	00,2% FS
Les données de référence doivent être fournies conformément à l'annexe II.	30	286	1000	4000	00,2% FS
Le nombre de personnes concernées par le traitement	45	430	1000	4000	00,2% FS
Le nombre de personnes concernées par le traitement	60	573	1000	4000	00,2% FS
Le nombre d'émissions de CO2	90	859	1000	3500	00,2% FS
Les données de référence sont fournies à l'autorité compétente de l'État membre.	110	1050	1000	3500	00,2% FS
Le nombre de points de contrôle est le suivant:	160	1528	1000	3500	00,2% FS
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	200	1910	1000	3300	00,2% FS
Le nombre de personnes concernées par le traitement est déterminé par le rapport de l'échantillon.	250	2387	1000	3300	00,2% FS
Le nombre de points de contrôle est le suivant:	300	2865	1000	3300	00,2% FS
Le nombre de personnes concernées par le traitement	30	191	1500	5000	00,2% FS
Le nombre d'exemplaires est le suivant:	45	286	1500	5000	00,2% FS
Les données de référence doivent être fournies conformément à l'annexe II.	60	382	1500	5000	00,2% FS
Le nombre d'exemplaires est le suivant:	90	573	1500	5000	00,2% FS
Les résultats de l'analyse sont publiés dans le rapport annuel.	132	840	1500	4500	00,2% FS
Les résultats de l'analyse sont publiés dans le rapport annuel.	160	1019	1500	4500	00,2% FS
Les données sont fournies par les autorités compétentes de l'État membre.	200	1273	1500	4000	00,2% FS
Le nombre d'épreuves est le suivant:	250	1592	1500	4000	00,2% FS
Le nombre de points de contrôle est le suivant:	300	1910	1500	3800	00,2% FS
Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'évolution de la situation.	315	2005	1500	3800	00,2% FS
Le nombre d'équipements utilisés est déterminé en fonction de l'indicateur.	355	2260	1500	3800	00,2% FS
Le nombre de points de contact est le nombre de points de contact.	400	2546	1500	3800	00,2% FS
Les données de référence sont fournies par les autorités compétentes.	500	3183	1500	3800	00,2% FS
Peut être personnalisé





• les personnes âgéesLivraison: les modèles standard sont expédiés dans un délai de 55 jours (le cycle de production pour les équipements de moyenne puissance est inférieur à 160 kW);Les modèles personnalisés sont expédiés dans un délai de 55 à 110 jours (y compris l'assistance en logistique internationale et en douane)., et une liste de déclaration en douane spécifiquement pour les équipements de moyenne puissance). Un "kit d'installation modulaire" est également disponible (avec des lignes centrales pré-connectées, réduisant le temps d'installation sur place à 2 jours).



• les personnes âgéesService après-vente: Les composants de base (dynamomètre, flange de couple) sont garantis pendant un an, et nous fournissons un support technique bilingue à vie en chinois et en anglais (temps de réponse ≤ 4 heures).Les pièces de rechange sont expédiées dans le pays dans les 24 heures et livrées à l'étranger dans les 7 jours.Nous offrons également une formation gratuite d'un jour et demi à l'opérateur (y compris un tutoriel spécial sur les tests de moteurs de moyenne puissance) et soutenons le débogage à distance (sur un ordinateur, sur un appareil photo, sur un appareil photo).y compris les directives sur la configuration de la solution modulaire).
