SSCD315-1500-3800 Système de banc d'essai dynamométrique électrique pour moteur diesel 315kW

Banc d'essai de dynamomètre électrique pour moteur diesel SSCD315-1500-3800 315kW



1. Description du banc d'essai de dynamomètre électrique pour moteur diesel SSCD315-1500-3800 315kW

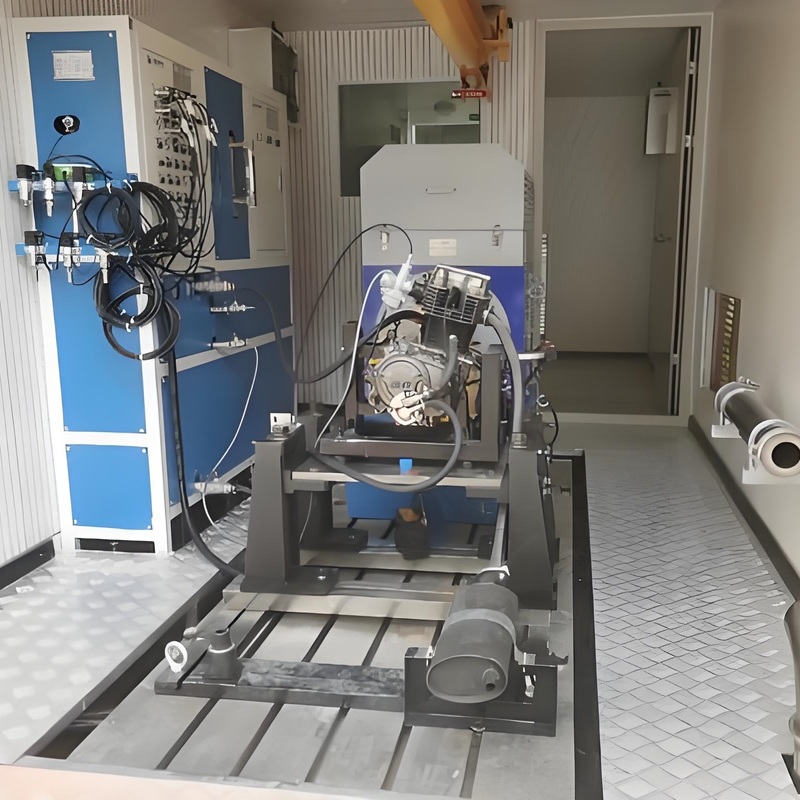

Le système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD315-1500-3800 315kW est une solution de test intégrée spécialement conçue pour les tests de performance des moteurs diesel et la vérification de la conformité. Utilisant un dynamomètre électrique CA comme unité de test principale et un système d'onduleur à fréquence variable actif à quatre quadrants importé comme centre de contrôle, le système possède non seulement des capacités de fonctionnement à quatre quadrants, mais renvoie également directement l'énergie générée pendant les tests vers le réseau, permettant un recyclage efficace de l'énergie. De plus, avec le système de mesure et de contrôle XLE-1000 comme module de contrôle principal, il exécute automatiquement les exigences réglementaires nationales et les cycles de test définis par le client. Il intègre également de manière transparente des équipements auxiliaires externes tels que des compteurs de consommation de carburant transitoires et des thermostats. Le système d'acquisition de données qui l'accompagne collecte en temps réel divers paramètres de fonctionnement du moteur, effectuant l'enregistrement, l'analyse, le traitement, la visualisation et la génération automatique de rapports de test, fournissant un support intelligent pour l'ensemble du processus de test du moteur.





2. SSCD315-1500-3800 315kW Normes de référence du système de banc d'essai de dynamomètre électrique pour moteur diesel



1) GB17691-2018 "Limites d'émission et méthodes de mesure des polluants des véhicules diesel lourds" : Une norme nationale obligatoire spécifiquement formulée pour les tests de performance d'émission des moteurs diesel.



2) GB/T 18297-2001 "Méthode d'essai de performance des moteurs automobiles" : Norme nationale recommandée, applicable à tous les types de moteurs automobiles, y compris les moteurs diesel et à essence.



3) GB/T 17692-2003 "Méthode d'essai de la puissance nette des moteurs automobiles et des moteurs d'entraînement" : Norme nationale recommandée, applicable à tous les types de moteurs automobiles (y compris les moteurs diesel et à essence).



3. SSCD315-1500-3800 315kW Composants du système de banc d'essai de dynamomètre électrique pour moteur diesel



Le système de banc d'essai de dynamomètre électrique pour moteur diesel SSCD315-1500-3800 315kW se compose de 9 unités principales et de modules optionnels. Les fonctions et configurations de chaque unité sont les suivantes :



R&D des véhicules utilitaires lourdsUnité de dynamomètre principale (dynamomètre électrique): équipé d'un moteur CA et d'une bride de couple HBM à l'extrémité de sortie, collecte les données de couple du moteur et prend en charge l'analyse des performances de puissance ;

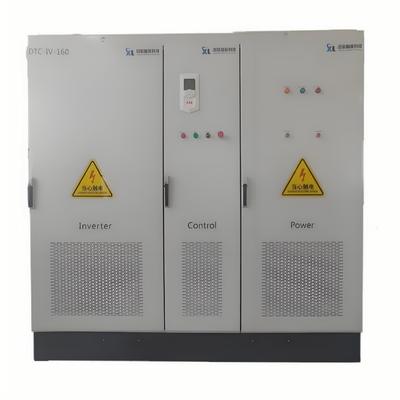

Vérification des engins de chantierUnité de contrôle de conversion de fréquence (système d'onduleur de conversion de fréquence): utilise le contrôleur de conversion de fréquence ABB ACS880 avec la technologie DTC et fonctionne avec le dynamomètre pour fournir des solutions de détection et de contrôle à haute performance et à faible consommation d'énergie ;

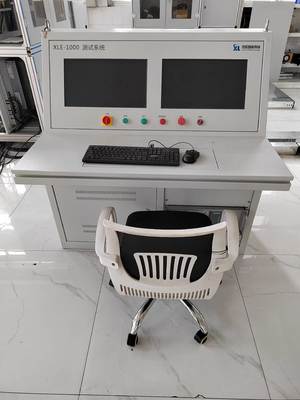

Test de puissance des naviresUnité de contrôle principale et de traitement des données (système de mesure et de contrôle XLE1000): Équipé du logiciel Xunlan XLE1000, il intègre le contrôle des tests et le traitement des données, exécute automatiquement les cycles de test et gère et contrôle intelligemment les processus ;

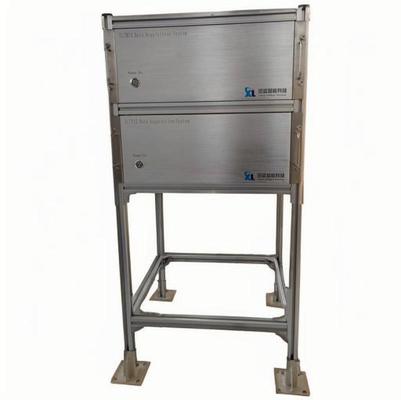

Évaluation des groupes électrogènesUnité d'acquisition de paramètres (système d'acquisition de données): Contient des capteurs de température/pression et des modules, collecte les paramètres du cylindre, du circuit d'huile et du circuit d'eau du moteur et les transmet à XLE1000 pour l'affichage, le stockage et l'analyse des données ;

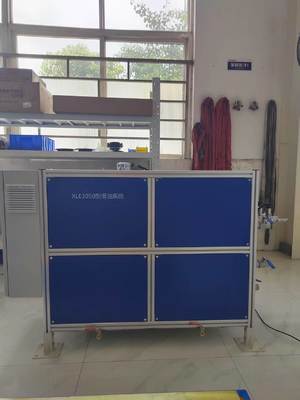

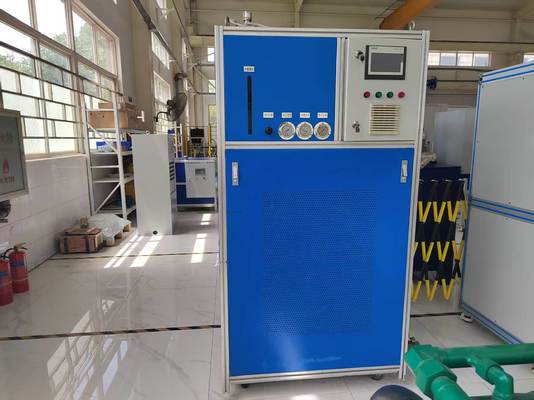

Inspection de réparation et de remise à neufUnité de contrôle de la température (dispositif de température constante du liquide de refroidissement): structure en boucle fermée, le PLC contrôle la température d'entrée d'eau, prend en charge la communication RS485 et assure une température ambiante de test stable ;



6) Unité de test de consommation de carburant (système de compteur de consommation de carburant transitoire): mesure la consommation de carburant transitoire/moyenne, s'adapte à de multiples scénarios de test et collecte automatiquement les données via l'accès RS485 au système de contrôle principal ;



7) Unité de test des émissions (opacimètre): Choisissez la marque AVL pour tester la fumée d'échappement du moteur et prendre en charge les tests de conformité des émissions ;



8) Unité de contrôle de l'accélérateur (accélérateur électronique): double sortie de tension (0-5V/0-2.5V réglable) pour contrôler précisément l'ouverture de l'accélérateur ;



9) Unité de test d'étanchéité à l'air (compteur de fuite de piston): structure à double réservoir, installation mobile/aérienne, détecte les fuites de piston et évalue l'étanchéité à l'air du moteur ;



10) Module optionnel (thermostat d'échangeur thermique) : Pour les moteurs turbocompressés, il contrôle précisément la température de l'échangeur thermique pour garantir des données de test précises.



4. 315kW Paramètres techniques du dynamomètre électrique pour moteur diesel



Paramètres	Indicateurs techniques
Fabricants de moteurs	Seelong
Puissance nominale	315kW
Couple nominal	2005Nm
Vitesse nominale	1500 tr/min
Vitesse maximale	3800 tr/min
Plage de vitesse à couple constant	0-1500 tr/min
Plage de vitesse à puissance constante	1500-3800 tr/min
Modèle de capteur de couple	T40B
Fabricants de capteurs de couple	HBM
Plage du capteur de couple (Nm)	0-2500Nm
Classe de précision	0,05%FS



5. SSCD315-1500-3800 315kW Domaines d'application du système de banc d'essai de dynamomètre électrique pour moteur diesel Principaux avantages



R&D des véhicules utilitaires lourdsLa précision du dynamomètre atteint des niveaux de pointe dans l'industrie: Équipé d'un capteur de couple HBM haute précision de 0,05 % FS, il capture avec précision les changements subtils dans les conditions de fonctionnement à basse vitesse et à couple élevé, répondant aux exigences de précision des équipements lourds tels que les véhicules utilitaires et les engins de chantier, garantissant la fiabilité des données.



Vérification des engins de chantierForte adaptabilité aux conditions de fonctionnement: Prend en charge les tests sur une large plage de vitesses de 1500 à 3800 tr/min, simulant des conditions de fonctionnement telles que le ralenti, la charge nominale et les changements de charge transitoires. Il convient aux tests dynamiques des moteurs diesel de grosse cylindrée et couvre de multiples scénarios.



Test de puissance des naviresEffets importants d'économie d'énergie: Le système de conversion de fréquence ABB ACS880 et l'optimisation de la rétroaction énergétique permettent une transmission efficace de l'énergie vers le réseau, réduisant la consommation d'énergie de plus de 30 % par rapport aux dynamomètres traditionnels et réduisant considérablement les coûts de test sur une utilisation à long terme (mesures en laboratoire ; l'application réelle est affectée par les conditions de fonctionnement).



4) Fonctionnement stable et efficace: Intégrant l'acquisition de données de haute précision avec le système de mesure et de contrôle XLE1000, il surveille en temps réel des paramètres tels que la température, la pression et le couple, et dispose d'un diagnostic automatique des défauts (tels que les anomalies des capteurs et les avertissements de surcharge), assurant un fonctionnement à charge élevée à long terme et réduisant les temps d'arrêt ;



Inspection de réparation et de remise à neufLarge compatibilité standard: Conforme aux normes GB/T 18297, GB/T 17692 et GB17691-2018, il est compatible avec plusieurs marques de moteurs diesel nationaux et étrangers et prend en charge de multiples tests tels que les tests d'émissions et la vérification de la fiabilité pour répondre à différents besoins.



6. SSCD315-1500-3800 315kW Domaines d'application du système de banc d'essai de dynamomètre électrique pour moteur diesel 1)



R&D des véhicules utilitaires lourds: Prise en charge complète du processus de test de puissance des moteurs diesel des véhicules utilitaires, ce qui permet d'optimiser l'adaptation de la puissance, d'améliorer l'économie de carburant, de garantir la conformité aux normes d'émissions China VI et d'accélérer le développement et le lancement de nouveaux modèles ;2)



Vérification des engins de chantier: Simule les changements de charge soudains et les conditions de charge élevée continue pour les excavatrices et les chargeuses afin de vérifier la fiabilité et la durabilité des moteurs diesel, fournissant des données pour l'optimisation globale des performances des machines ;3)



Test de puissance des navires: simule des conditions de charge variables telles que l'accélération et la croisière des navires pour tester l'efficacité de la propulsion, la consommation de carburant et les émissions des moteurs diesel marins, fournissant une base pour la sélection et l'optimisation du système d'alimentation ;4)



Évaluation des groupes électrogènes: Détecter la stabilité de la tension, la fluctuation de la fréquence et la capacité d'alimentation continue des groupes électrogènes diesel sous charge afin de garantir un fonctionnement fiable en cas d'urgence/sur le terrain et de fournir une base standard pour l'évaluation de la qualité ;5)



Inspection de réparation et de remise à neuf: Ré-inspecter les moteurs diesel réparés/remis à neuf, tester le couple, la puissance, la consommation de carburant, etc., fournir des données pour l'évaluation de la qualité et des performances, et garantir une utilisation sûre et fiable.7.



Liste des modèles de système de banc d'essai de dynamomètre électrique pour moteur diesel ModèlePuissance (KW)



Couple (Nm)	Vitesse nominale (tr/min)	Vitesse maximale (tr/min)	Précision de la mesure du couple	SSCD15-1000/4000	15
143	1000	4000	0,2%FS	SSCD300-1500/3800	8. Livraison et service après-vente
286	1500	5000	0,2%FS	SSCD300-1500/3800	8. Livraison et service après-vente
430	1500	4000	0,2%FS	SSCD300-1500/3800	8. Livraison et service après-vente
573	1500	5000	0,2%FS	SSCD300-1500/3800	8. Livraison et service après-vente
859	1500	3500	0,2%FS	SSCD200-1000/3300	8. Livraison et service après-vente
1050	1000	3500	0,2%FS	SSCD200-1000/3300	8. Livraison et service après-vente
1528	1500	3500	0,2%FS	SSCD200-1000/3300	8. Livraison et service après-vente
1910	1500	3800	0,2%FS	SSCD30-1500/5000	8. Livraison et service après-vente
2387	1500	3300	0,2%FS	SSCD30-1500/5000	8. Livraison et service après-vente
2865	1500	3300	0,2%FS	SSCD30-1500/5000	8. Livraison et service après-vente
191	1500	5000	0,2%FS	SSCD132-1500/4500	8. Livraison et service après-vente
286	1500	5000	0,2%FS	SSCD132-1500/4500	8. Livraison et service après-vente
382	1500	5000	0,2%FS	SSCD132-1500/4500	8. Livraison et service après-vente
573	1500	5000	0,2%FS	SSCD132-1500/4500	8. Livraison et service après-vente
840	1500	4500	0,2%FS	SSCD200-1500/4000	8. Livraison et service après-vente
1019	1500	4500	0,2%FS	SSCD200-1500/4000	8. Livraison et service après-vente
1273	1500	4000	0,2%FS	SSCD300-1500/3800	8. Livraison et service après-vente
1592	1500	4000	0,2%FS	SSCD300-1500/3800	8. Livraison et service après-vente
1910	1500	3800	0,2%FS	Peut être personnalisé	8. Livraison et service après-vente
2005	1500	3800	0,2%FS	Peut être personnalisé	8. Livraison et service après-vente
2260	1500	3800	0,2%FS	Peut être personnalisé	8. Livraison et service après-vente
2546	1500	3800	0,2%FS	Peut être personnalisé	8. Livraison et service après-vente
3183	1500	3800	0,2%FS	Peut être personnalisé	8. Livraison et service après-vente
•





: Les composants principaux (dynamomètre, bride de couple) sont garantis un an, et nous fournissons une assistance technique bilingue à vie en chinois et en anglais (temps de réponse ≤ 4 heures). Les pièces de rechange sont expédiées au niveau national dans les 24 heures et livrées à l'international dans les 7 jours. Nous proposons également une formation gratuite de 1,5 jour pour les opérateurs (y compris un tutoriel spécial sur les tests de moteurs de moyenne puissance) et prenons en charge le débogage à distance (sur un ordinateur, y compris des conseils sur la configuration de la solution modulaire).•Service après-vente



: Les composants principaux (dynamomètre, bride de couple) sont garantis un an, et nous fournissons une assistance technique bilingue à vie en chinois et en anglais (temps de réponse ≤ 4 heures). Les pièces de rechange sont expédiées au niveau national dans les 24 heures et livrées à l'international dans les 7 jours. Nous proposons également une formation gratuite de 1,5 jour pour les opérateurs (y compris un tutoriel spécial sur les tests de moteurs de moyenne puissance) et prenons en charge le débogage à distance (sur un ordinateur, y compris des conseils sur la configuration de la solution modulaire).9. FAQQ : Quelle est la quantité minimale de commande pour notre coopération ?
