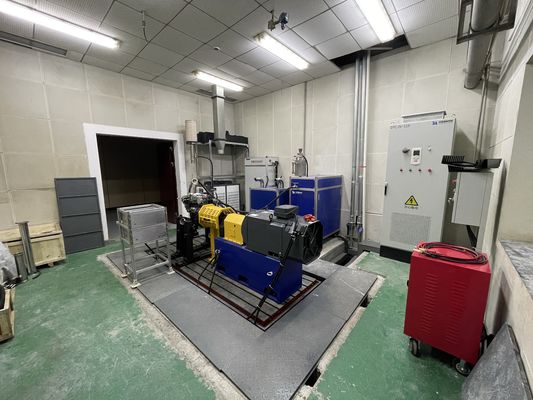

Banc d'essai de dynamomètre pour moteur diesel de 90 kW avec une précision de 0,05 % de l'échelle

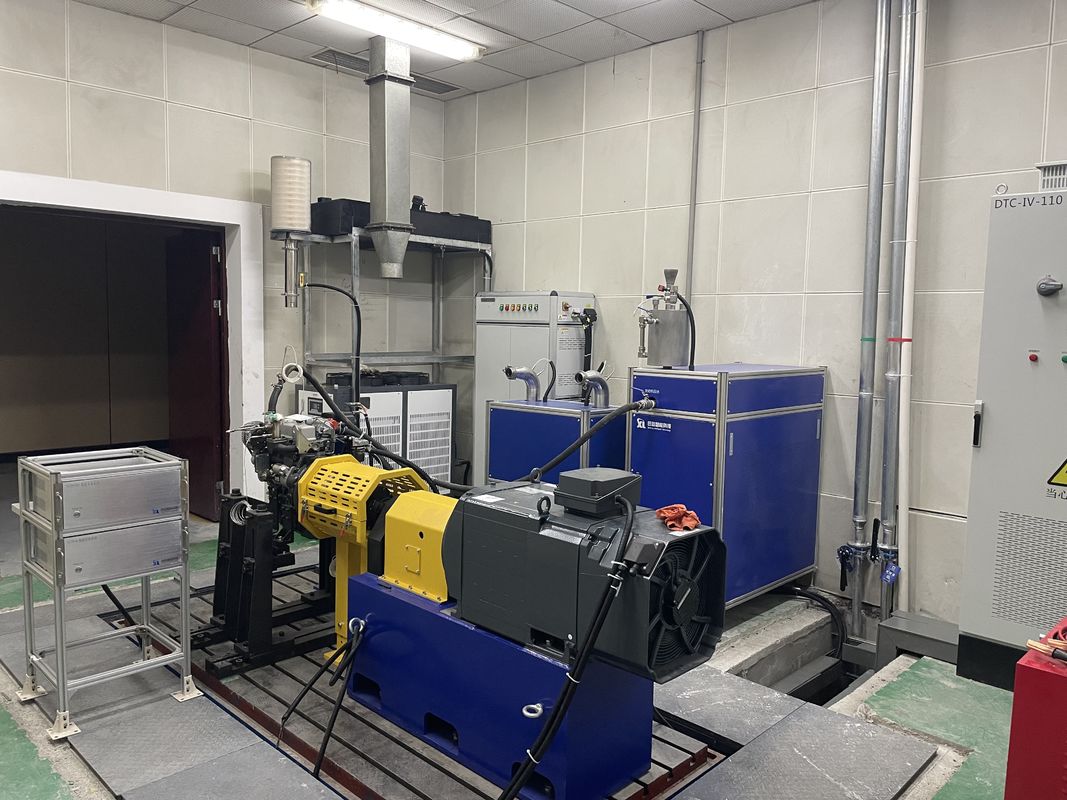

Le système de banc d'essai dynamométrique électrique pour moteur diesel utilise un dynamomètre électrique CA comme cœur de test et est équipé d'un système d'onduleur à fréquence variable actif à quatre quadrants importé comme contrôleur. Il peut fonctionner dans quatre quadrants et renvoyer directement l'énergie vers le réseau. Le système de mesure et de contrôle XLE-1000 sert de cœur de contrôle, en complétant automatiquement les cycles de test définis par les réglementations et les acheteurs.

• GB17691-2018: Norme nationale obligatoire pour les limites d'émission de polluants et les méthodes de mesure pour les véhicules diesel lourds, spécifiquement pour les tests d'émission des moteurs diesel.
• GB/T 18297-2024: Norme nationale recommandée pour les méthodes d'essai de performance des moteurs automobiles, applicable à tous les types de moteurs automobiles (y compris les moteurs diesel et à essence).
• GB/T 17692-2024: Norme nationale recommandée pour les méthodes d'essai de la puissance nette des moteurs automobiles et des moteurs d'entraînement, applicable à tous les types de moteurs automobiles (y compris les moteurs diesel et à essence).

1. Dynamomètre électrique : L'unité principale du dynamomètre électrique est un moteur CA, et son extrémité de sortie utilise une bride de couple de marque allemande HBM pour la mesure du couple.

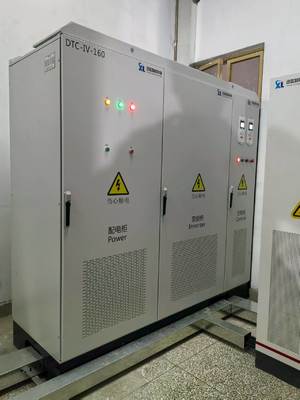

2. Système d'onduleur à fréquence variable : Utilise le contrôleur de conversion de fréquence de la série ACS880 d'ABB. Il adopte la technologie de contrôle direct du couple (DTC) et, avec le dynamomètre électrique, fournit une solution haute performance et économique pour les tests de moteurs.

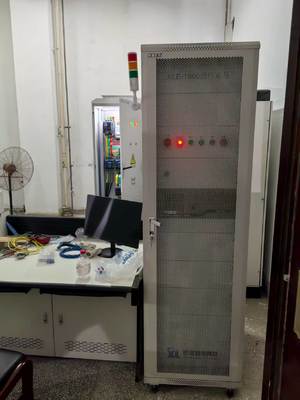

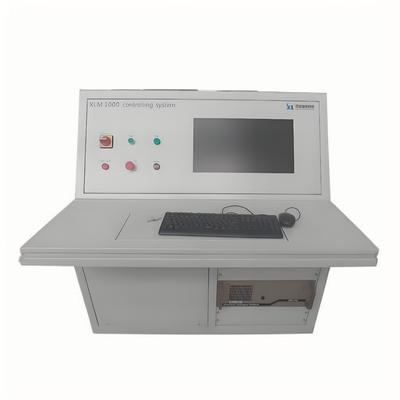

3. Système de mesure et de contrôle XLE1000 et logiciel de contrôle : Le logiciel du système de mesure et de contrôle Seelong XLE1000 est un logiciel de mesure et de contrôle dédié qui intègre le contrôle et le traitement des données.
4. Système d'acquisition de données : Contient des capteurs de température, de pression et autres et des modules de support pour collecter les paramètres pertinents des différents composants du moteur.

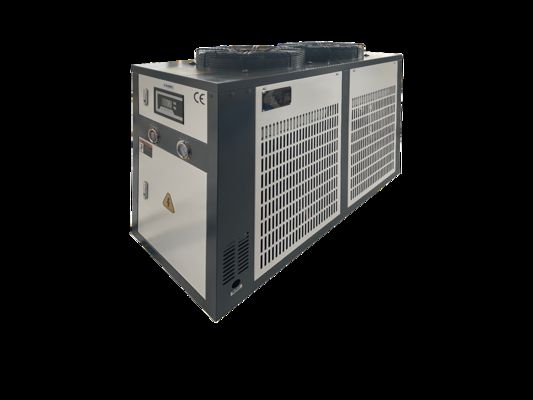

5. Dispositif de température constante du liquide de refroidissement : Adopte une conception de structure en boucle fermée, un contrôle PLC, peut définir et contrôler la température d'entrée d'eau du moteur.
6. Système de débitmètre de consommation de carburant transitoire : Peut mesurer la consommation de carburant instantanée et moyenne, répondant aux exigences des tests en régime permanent, transitoires et dynamiques.
7. Opacimètre : Utilise un opacimètre AVL.
8. Accélérateur électronique : Double sortie de tension, plage réglable 0-5V, 0-2,5V.
9. Débitmètre de soufflage : Type à double réservoir, choisissez une installation portable ou en l'installant en le suspendant sur le porte-à-faux.

1. Mesure précise et fiable : Équipé d'un capteur de couple de haute précision de 0,05 % FS, il capture avec précision les caractéristiques à basse vitesse et à couple élevé.
2. Forte adaptabilité aux conditions de travail : Prend en charge les tests à large vitesse de 1000 à 3300 tr/min, peut simuler diverses conditions de travail.
3. Effet d'économie d'énergie important : Renvoyant l'énergie électrique vers le réseau via le système d'onduleur à fréquence variable, réduisant la consommation d'énergie de plus de 30 %.
4. Système stable et efficace : Intègre un système d'acquisition de données de haute précision et un système de mesure et de contrôle intelligent.
5. Compatible avec un large éventail de normes : Conforme aux normes GB/T 18297, GB/T 19055 et autres.

Peut être personnalisé

1. R&D des véhicules utilitaires lourds : Tester les performances du moteur, optimiser l'adaptation et l'efficacité.
2. Vérification des machines d'ingénierie : Simuler les mutations de charge et autres conditions de travail pour vérifier la fiabilité du moteur dans des environnements difficiles.
3. Essais de puissance des navires : Simuler les conditions de charge variable pendant la navigation.
4. Évaluation des groupes électrogènes : Détecter la stabilité de la tension et la capacité d'alimentation continue sous charge.
5. Inspection de réparation et de remise à neuf : Ré-inspecter les performances du moteur après réparation.
