Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 500 kW

 Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 500 kW

Le banc d'essai de performance de boîte de vitesses de 500 kW est un dispositif spécialement utilisé pour effectuer une évaluation des performances et de la fiabilité sur des composants tels que les transmissions et les essieux moteurs. Il peut réaliser de multiples tests tels que l'efficacité, les performances de puissance, les performances globales et la fiabilité à long terme des pièces testées.

Le banc d'essai de durabilité de boîte de vitesses de 500 kW comprend principalement les éléments clés suivants : un système de dynamomètre d'entrée avec des fonctions d'entraînement et de charge ; un système de dynamomètre de sortie capable de réaliser la charge et l'entraînement inverse ; un onduleur à fréquence variable capable de renvoyer l'énergie électrique vers le réseau électrique ; un système de contrôle responsable de la régulation globale ; un composant d'acquisition de données pour l'enregistrement de divers paramètres ; un châssis mécanique de banc qui supporte la structure globale ; un équipement de station d'huile qui assure la lubrification ; et un dispositif de vidéosurveillance qui surveille l'état de fonctionnement en temps réel.

1. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 500 kW Composants

• Système de dynamomètre d'entrée(entraînement et charge) : d'une part, il fournit une puissance d'entrée à la boîte de vitesses pour simuler l'état de fonctionnement du moteur ; d'autre part, il peut appliquer une charge pour simuler la résistance du véhicule lors de la conduite, afin de tester les performances et la durabilité de la boîte de vitesses sous différentes charges.
• Système de dynamomètre de sortie(charge et entraînement) : principalement utilisé pour absorber la puissance de sortie de la boîte de vitesses, et peut également entraîner la boîte de vitesses en sens inverse pour simuler le freinage du véhicule, la descente et d'autres conditions de fonctionnement, et tester plus complètement les performances de la boîte de vitesses.

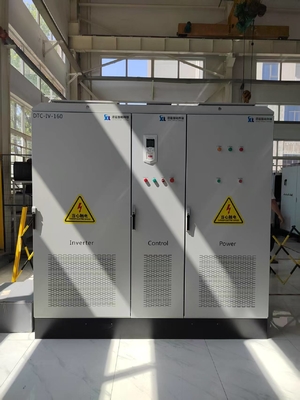

• Système d'onduleur à fréquence variable: Il peut recycler l'énergie électrique générée pendant le test et la renvoyer au réseau électrique, réalisant ainsi le recyclage de l'énergie, réduisant le coût du test et réduisant le gaspillage d'énergie et l'impact environnemental.
• Système de contrôle: C'est le "cerveau" du banc d'essai et il est responsable de la définition des paramètres de test (tels que la vitesse, le couple, la vitesse, etc.), du contrôle du travail coordonné des différents systèmes et de la garantie que le test est effectué avec précision et stabilité selon les procédures prédéfinies.

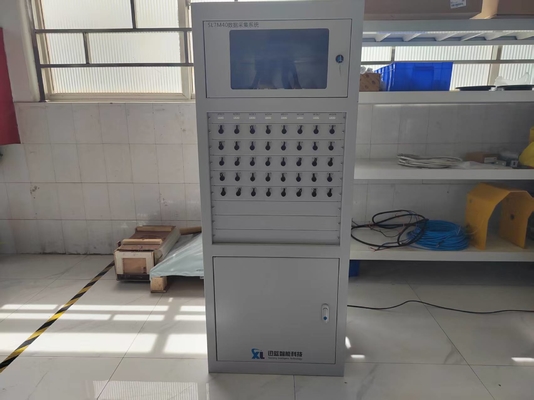

• Système d'acquisition de données: collecte en temps réel diverses données pendant le processus de test, telles que la vitesse, le couple, la température, la pression, les vibrations, etc., et effectue un traitement et un stockage préliminaires des données pour fournir une base pour l'analyse et l'évaluation ultérieures.

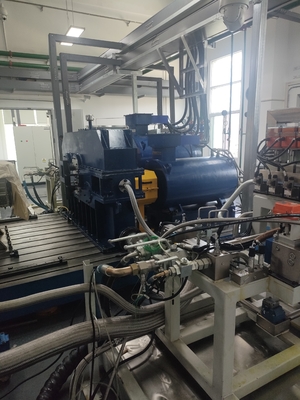

• Système mécanique du banc d'essai: comprenant la base, le support, l'arbre de liaison et d'autres composants structurels, utilisés pour fixer la boîte de vitesses, le dynamomètre et d'autres équipements, assurer une connexion précise et un fonctionnement stable entre les composants, et réduire l'impact des vibrations et du déplacement sur les résultats des tests.
• Système de station d'huile: fournit de l'huile de lubrification à la boîte de vitesses, contrôle des paramètres tels que la température de l'huile et la pression de l'huile, garantit que la boîte de vitesses fonctionne dans des conditions de lubrification appropriées, et peut également évaluer l'état d'usure de la boîte de vitesses en surveillant des indicateurs tels que la contamination de l'huile.
• Système de vidéosurveillance: Surveillance en temps réel de l'état de fonctionnement du banc d'essai et des changements d'apparence de la boîte de vitesses, permettant la détection rapide des conditions anormales (telles que les fuites d'huile, les bruits anormaux, les dommages aux composants, etc.) pour assurer la sécurité du processus de test.

2. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 500 kW Principe de fonctionnement

Avant le début du test, l'opérateur définit les paramètres de test via l'interface homme-machine, et le système de contrôle envoie des instructions au système d'entraînement et au système de charge. Le système d'entraînement fait fonctionner la boîte de vitesses en fonction de la courbe de vitesse et de couple prédéfinie, et le système de charge charge la charge simulée en temps réel en fonction des exigences du test. Pendant le fonctionnement, le système d'acquisition de données collecte divers paramètres de fonctionnement de la boîte de vitesses à des intervalles de millisecondes et les transmet au système de contrôle. Le système de contrôle utilise un algorithme de contrôle en boucle fermée pour ajuster en temps réel la sortie d'entraînement et de charge afin d'assurer la stabilité des conditions de test. ​

Le système de vidéosurveillance enregistre de manière synchrone l'écran de fonctionnement de la boîte de vitesses, et le système de test d'étanchéité effectue un test d'étanchéité sur la boîte de vitesses pendant une phase de test spécifique. Après le test, le logiciel de traitement des données effectue une analyse multidimensionnelle sur la quantité massive de données collectées pour calculer les indicateurs clés tels que le rendement de transmission de la boîte de vitesses, le spectre des vibrations et les performances d'étanchéité. Le système génère automatiquement un rapport de test et effectue une évaluation et une classification complètes des performances de la boîte de vitesses en la comparant à une base de données standard. ​

3. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 500 kW Environnement et conditions d'utilisation

• Exigences d'alimentation : alimentation CA 380 V±10 %, 220 V±10 %, fréquence 50 Hz±1 Hz. Équipé d'un transformateur d'isolement triphasé et d'un dispositif de suppression des harmoniques pour garantir que le taux de distorsion harmonique du réseau électrique est inférieur à 5 %. En même temps, il est équipé d'une alimentation sans interruption (ASI) en ligne, qui peut fournir une garantie d'alimentation d'urgence de 30 minutes.

• Conditions environnementales : L'équipement doit être installé dans un laboratoire à température et humidité constantes, avec une température ambiante de -10 °C à 45 °C et une humidité relative de ≤85 %. Le sol du laboratoire doit être isolé des vibrations, avec une accélération de vibration de crête inférieure à 5 m/s². Pour assurer les besoins de dissipation thermique de l'équipement, le laboratoire doit être équipé d'un système de climatisation de précision avec une capacité de refroidissement d'au moins 20 kW, et un espace de ventilation suffisant doit être réservé.

4. 500kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieuParamètres techniques

Paramètres techniques du dynamomètre électrique SSCD500 - 1500/3800

Paramètres techniques du dynamomètre électrique SSCD500 - 300/760

5. 500kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieuNormes de référence

QC/T 568-2019 Exigences techniques et méthodes d'essai sur banc pour les ensembles de transmission mécanique automobile

QC/T-291-2023 "Exigences de performance et méthodes d'essai sur banc pour les ensembles de boîtes de transfert mécaniques automobiles"

6. 500kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieuDomaines d'application

• Domaine aérospatial: utilisé pour les tests de performance des boîtes de vitesses de précision telles que les réducteurs de moteurs d'avions et les réducteurs principaux d'hélicoptères afin de répondre aux exigences de vérification de la fiabilité dans des conditions extrêmes telles que les températures élevées, les pressions élevées et les vitesses élevées.

• Industrie des véhicules à énergie nouvelle: S'adapter à la recherche et au développement et aux tests de nouveaux composants de transmission tels que les réducteurs de véhicules électriques et les transmissions hybrides, prendre en charge l'électrification et les scénarios de tests intelligents, et aider à améliorer les performances des systèmes d'alimentation des véhicules à énergie nouvelle.

• Industrie manufacturière d'équipements haut de gamme: Au service des tests de performance des boîtes de vitesses des machines-outils CNC, des robots industriels, des chaînes de production automatisées et d'autres équipements pour assurer la précision de la transmission et la stabilité de fonctionnement des équipements haut de gamme.

• Domaine du transport ferroviaire: Appliqué au test de performance des boîtes de vitesses de traction des trains à grande vitesse et des métros, simulant des conditions de charge complexes pendant le fonctionnement des trains pour assurer le fonctionnement sûr et fiable des équipements de transport ferroviaire.

• Industrie de la construction navale: Évaluation des performances des boîtes de vitesses de propulsion des navires et des boîtes de vitesses des machines de pont pour répondre aux conditions de travail spéciales telles que les charges élevées et la forte corrosion en milieu marin

​7. ​​Exposition

Du 24 au 26 octobre 2024, l'Exposition internationale russe des tests et du contrôle s'est tenue avec succès au Centre de conventions international Klokus de Moscou. Testing Control est une exposition internationale de tests et de contrôle organisée par la célèbre société d'exposition russe MVK, qui se tient chaque année en Russie.

En tant que plus grande et la plus influente exposition d'équipements de tests et de contrôle en Russie. L'exposition est soutenue par le ministère de la Défense de la Fédération de Russie, le ministère de l'Industrie et du Commerce de la Fédération de Russie, le Comité de la défense de la Douma d'État, le Bureau fédéral de la réglementation technique et de la métrologie et le Bureau du développement économique de l'État. Au cours des trois jours d'exposition, l'exposition a reçu un total de 10 237 visiteurs.

Seelong Intelligent Technology (Luoyang) Co., Ltd. a participé à cette exposition et a principalement présenté ses produits les plus vendus sur le marché russe, tels que les bancs d'essai de moteurs et les bancs d'essai de transmission. En tant que seul fournisseur d'équipements de test de systèmes d'alimentation en Chine, Seelong est devenu un point fort de cette exposition. Des visiteurs de l'aviation, de l'automobile, des machines agricoles, des équipements de production d'énergie et d'autres domaines connexes ont visité Seelong pour communiquer.

Grâce à cette exposition, la notoriété de la marque Seelong en Russie a été renforcée, et elle a fourni une plateforme efficace pour une communication étroite avec les partenaires et les clients russes.

Profil de l'entreprise

Seelong Intelligent Technology (Luoyang) Co., Ltd. est une entreprise de haute technologie spécialisée dans la mesure, le contrôle, la conception, la fabrication et les services de vente d'équipements pour les systèmes d'ingénierie de puissance dans divers domaines tels que l'aérospatiale, l'automobile et les énergies nouvelles ; La société est située dans la belle ville de pivoines de Luoyang.

Seelong est spécialisée dans la recherche et le développement, la production et le service d'équipements de test pour les moteurs à énergie nouvelle, les systèmes d'alimentation hybrides, les moteurs, les transmissions, et plus encore. Nos principaux produits comprennent les dynamomètres électriques, les systèmes de mesure et de contrôle, les alimentations CC et les systèmes de garantie des conditions de fonctionnement. Seelong dispose d'un système complet de vente et de service, adhérant à la philosophie d'entreprise consistant à fournir des services de qualité pour la survie et à se maintenir en rénovation pour le développement, et à fournir aux utilisateurs divers types de solutions de mesure et de contrôle d'ingénierie de puissance dans divers domaines.

La philosophie de conception avancée et la riche expérience industrielle de Seelong confèrent à l'entreprise des avantages technologiques supérieurs à ceux de ses concurrents dans le même secteur, et les produits de l'entreprise peuvent mieux répondre à la demande réelle du marché. Seelong est audacieux dans l'innovation. Tout en valorisant ses propres percées et développements technologiques, elle a établi des relations de coopération à long terme et approfondies avec de multiples institutions de recherche nationales telles que l'Université Tsinghua et l'Université Shandong. Elle a obtenu la certification CE, la certification du système qualité ISO9001, la certification d'entreprise de niveau AAA, obtenu plus de dix brevets d'invention et deux droits d'auteur de logiciels. Elle a fourni des équipements et des services professionnels à plus d'une centaine d'utilisateurs nationaux et internationaux, L'entreprise a gagné la confiance des clients nationaux et étrangers grâce à ses produits rentables et à ses services de haute qualité, et a établi un partenariat stratégique gagnant-gagnant à long terme.

L'entreprise adhère toujours à la philosophie d'entreprise consistant à "prendre l'innovation technologique comme mission et le service de qualité comme objectif", dépassant constamment le niveau avancé dans le même secteur, s'intégrant au monde, mesurant et contrôlant l'avenir, et créant des produits de haute qualité. Pour fournir aux clients des produits et des services avec une intelligence, une précision, une rapidité, une fiabilité et une valeur ajoutée élevées.

Tous les employés de Seelong Intelligent Technology (Luoyang) Co., Ltd. souhaitent chaleureusement la bienvenue à une coopération sincère de la part des clients nationaux et étrangers, et travaillent ensemble pour l'avenir et le développement commun.

Certificats de l'entreprise

Emballage et expédition

FAQ

Q : Quelle est la quantité minimale de commande pour notre coopération ?
R : Nous prenons en charge les petites commandes d'essai de 1 pièce pour les produits en stock.
Q : Comment puis-je en savoir plus sur les produits ?
R : Veuillez laisser votre e-mail et nous vous enverrons votre catalogue électronique.
Q : Quelles sont vos conditions de paiement ?
R : Normalement, acompte de 40 % par T/T, paiement intégral avant expédition.
Q : Quel est le délai de livraison pour mes commandes ?
R : Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q : Comment obtenons-nous la solution globale du banc d'essai ?
R : Laissez-nous votre e-mail, notre personnel technique communiquera avec vous au sujet du plan détaillé.
Q : Puis-je venir visiter votre usine ?
R : Bien sûr, vous êtes toujours le bienvenu pour une visite.
