90kW Vitesse maximale 9000 tours par minute Système de banc d'essai dynamomètre électrique

Système de banc d'essai de dynamomètre électrique pour moteur à essence de 90 kW SSCG90-3000-9000

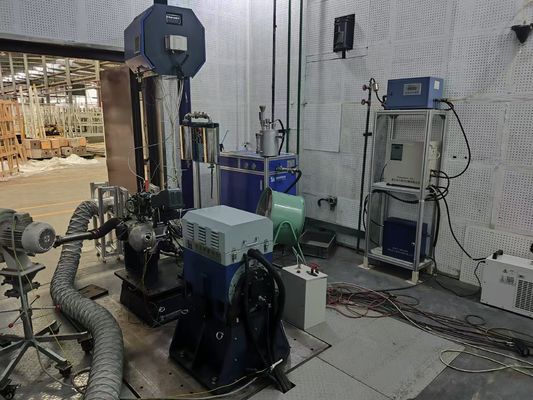

1. Aperçu du système de banc d'essai de dynamomètre électrique pour moteur à essence de 90 kW

En tant qu'équipement de test haute performance, le système de banc d'essai de dynamomètre électrique pour moteur à essence de 90 kW utilise une technologie avancée de rétroaction d'énergie pour simuler des conditions de travail réelles complexes et changeantes et pour tester et évaluer avec précision les performances des moteurs à essence. Le système de banc d'essai de dynamomètre convertit efficacement l'énergie mécanique fournie par le moteur en énergie électrique et la renvoie au réseau électrique, ce qui permet non seulement le recyclage de l'énergie, mais permet également de mesurer avec précision les principaux indicateurs de performance du moteur tels que la puissance, le couple et la vitesse sous différentes charges, fournissant une base de données fiable pour la recherche et le développement, la production et le contrôle qualité des moteurs. ​

2. Composants du système de banc d'essai de dynamomètre électrique pour moteur à essence de 90 kW

• Dynamomètre électrique

En tant que dispositif clé pour le chargement et le freinage du moteur, il se compose d'un moteur CA principal, d'une bride de couple et d'un support de montage spécial. Il utilise un dynamomètre haut de gamme développé en interne et est équipé d'une bride de couple développée en interne pour contrôler avec précision le chargement et le freinage du moteur, et pour effectuer la mesure du couple en même temps.

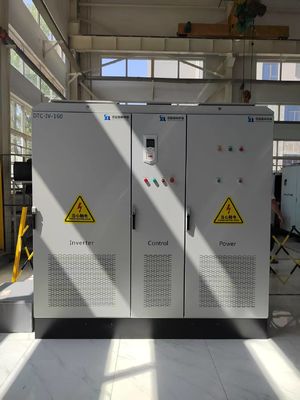

• Système d'onduleur à fréquence variable

Le système de contrôle de conversion de fréquence de la série ABB ACS880 est utilisé pour contrôler le fonctionnement du dynamomètre électrique. Il peut charger le moteur dans le sens avant et freiner le moteur dans le sens inverse, et peut renvoyer directement l'énergie électrique générée par le chargement du dynamomètre au réseau électrique via le système pour réaliser la récupération et l'utilisation de l'énergie.

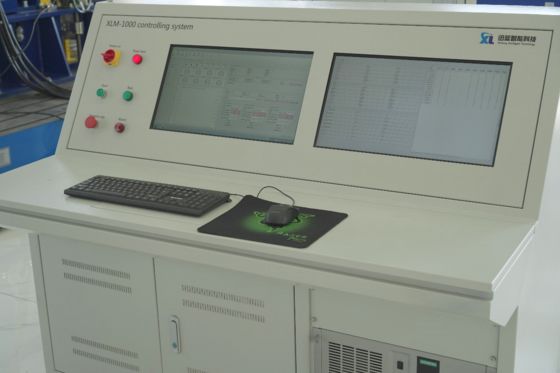

• Système de mesure et de contrôle XLE-1000 et logiciel de contrôle

Le système de mesure et de contrôle XLE-1000 est utilisé pour contrôler l'ensemble du banc d'essai. Les conditions de fonctionnement du banc d'essai sont définies et contrôlées en communiquant avec le système d'onduleur à fréquence variable via le bus. Les différents paramètres collectés par le système de réception sont intégrés et contrôlés par des équipements auxiliaires externes, et le processus de test peut être exécuté de manière entièrement automatique. Le système a une forte compatibilité, une grande ouverture et une grande flexibilité, et peut s'adapter à la communication et au contrôle du contrôleur du moteur, et peut également être compatible avec l'intégration des propres équipements des utilisateurs.

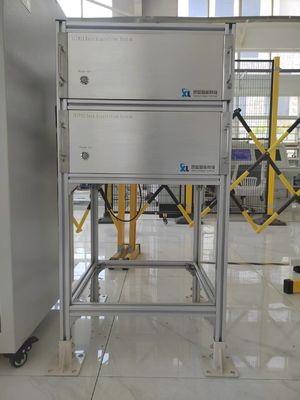

• Système d'acquisition de données

Équipé de capteurs de température, de pression et d'autres capteurs et modules d'acquisition, il collecte la température, la pression et d'autres paramètres de diverses parties du moteur, les télécharge vers le système de mesure et de contrôle via l'interface de données, réalise l'affichage, l'enregistrement et le traitement des données, et fournit un support de données pour l'analyse des tests.

• Équipement de support clé

(i) Actionneur de papillon

L'actionneur de papillon de type moteur peut ajuster de manière flexible l'ouverture du papillon. Il présente les caractéristiques d'un couple important, d'une vitesse de réponse rapide et de bonnes performances dynamiques. Il convient à divers tests dynamiques du moteur et peut contrôler avec précision l'état du papillon.

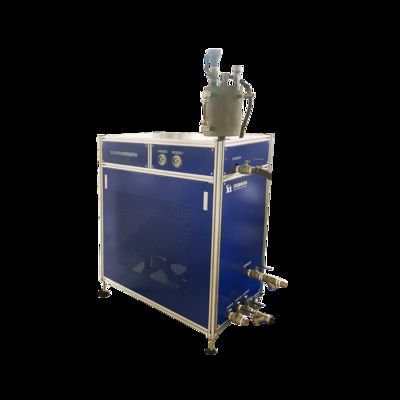

(ii) Débitmètre de carburant

Le débitmètre de carburant transitoire peut mesurer avec précision la consommation de carburant des moteurs diesel, à essence et autres. En même temps, il est équipé d'un dispositif de suralimentation et de régulation de la pression de carburant pour assurer l'alimentation en pression stable du carburant du moteur afin de répondre aux exigences des tests.

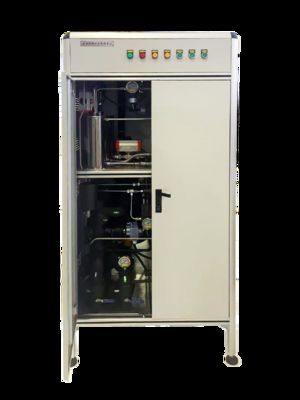

(iii) Dispositif de contrôle de la température du liquide de refroidissement

Il est utilisé pour contrôler la température du liquide de refroidissement du moteur, avec un automate programmable (PLC) comme unité de contrôle et une vanne de contrôle proportionnelle comme unité d'exécution. L'échangeur de chaleur à plaques et la tuyauterie sont en acier inoxydable. Il a une grande précision de contrôle et une vitesse de réponse rapide, ce qui peut assurer le fonctionnement stable du moteur. ​

3. Normes de référence du système de banc d'essai de dynamomètre électrique pour moteur à essence de 90 kW

1). GB/T 18297-2024 "Code de test de performance pour les moteurs de véhicules routiers", en tant que norme de base, spécifie en détail le processus de test et les méthodes de traitement des données pour les paramètres de performance tels que la puissance du moteur, le couple et le taux de consommation de carburant ;

2). GB/T 19055-2024 "Méthodes de test de fiabilité pour les moteurs de véhicules automobiles", en tant que norme clé dans le domaine des tests de fiabilité, se concentre sur les tests de fiabilité des moteurs et stipule systématiquement le réglage des conditions de test, les spécifications des procédures d'exploitation, les critères d'évaluation des performances, etc.

4. Paramètres techniques du dynamomètre électrique pour moteur à essence de 90 kW

5. Domaines d'application du système de banc d'essai de dynamomètre électrique pour moteur à essence de 90 kW

1) R&D des moteurs automobiles haute performance

Simuler des conditions de vitesse et de charge élevées, tester la puissance du moteur, la consommation de carburant et les émissions, optimiser la combustion et d'autres systèmes, et améliorer les performances globales.

2) Test de puissance des équipements de soutien au sol de l'aviation

Tester les performances du moteur des véhicules d'alimentation au sol de l'aviation et d'autres équipements pour assurer un fonctionnement fiable dans des environnements difficiles. ​

3) Développement de systèmes d'alimentation de véhicules spéciaux

Simuler des terrains complexes et des conditions météorologiques défavorables, évaluer les performances du moteur, optimiser les paramètres d'étalonnage et répondre aux besoins spécifiques. ​

4) Tests de performance des petits équipements de production d'énergie

Simuler différentes conditions de fonctionnement de la charge, tester la puissance du moteur, la fréquence et la précision de la régulation de la tension, et assurer la qualité de la production d'énergie.

6. Liste des modèles de dynamomètres électriques pour moteurs à essence
