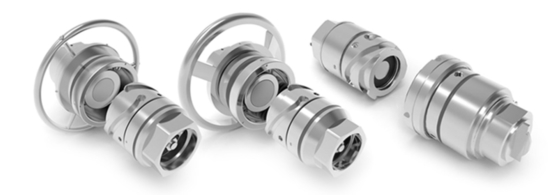

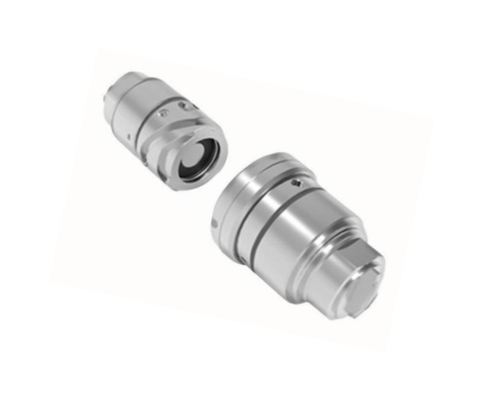

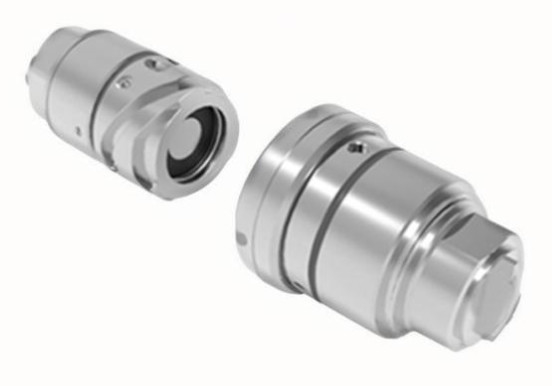

Connecteurs fluides à trois rainures TFC
Le connecteur fluide à trois rainures de la série TFC adopte une méthode de verrouillage à trois rainures qui peut réaliser le verrouillage et la déconnexion de la fiche et de la prise en poussant et en tirant la rotation, facile à utiliser,sûre et fiable. Largement utilisé dans le système de connexion d'équipement de pipeline à grand débit, tels que la défense militaire, la pétrochimie, les wagons-citernes ferroviaires, les conteneurs, le chargement et le déchargement des réservoirs de stockage marins.
Avantages du connecteur fluide à trois rainures TFC
1) Conception unique de la structure de verrouillage à trois rainures, facile à utiliser, et la connexion est stable et fiable.

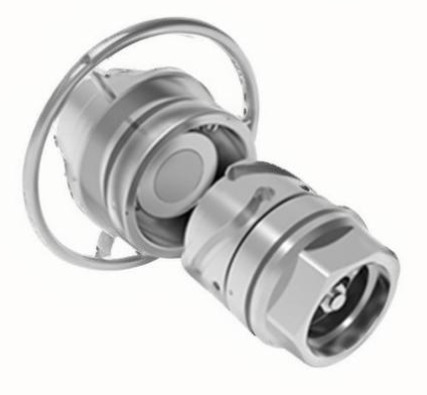

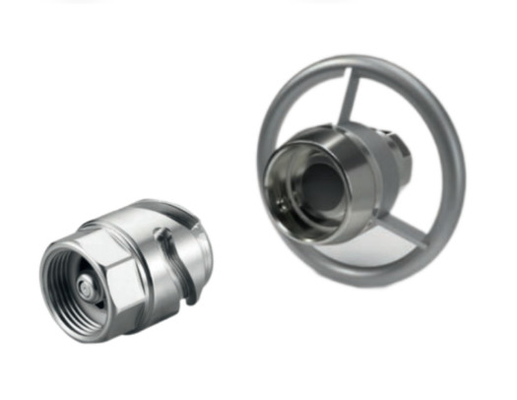

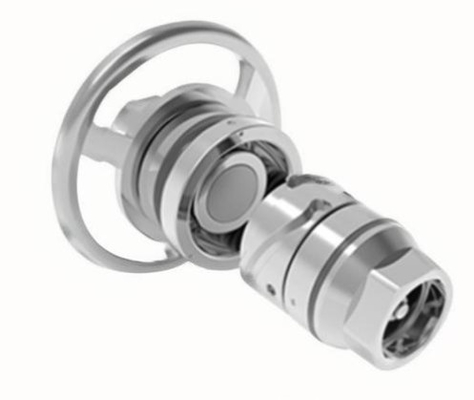

2) La roue à main d'opération est équipée, conception ergonomique, ce qui rend l'opération plus pratique et rapide.
3) conception de soupape d'arrêt bidirectionnelle, elle peut rester scellée à la fois en état connecté et déconnecté, sans fuite, sûre et fiable.
4) Accrochage axial, débit linéaire, afin de réduire la chute de pression, avec un excellent rapport débit/chute de pression.
5) Le matériau du substrat et le revêtement de surface présentent une forte résistance à l'usure et à la corrosion.
6) La conception plate anti-contamination réduit au minimum l'entrée de contaminants dans le système de tuyauterie.
7) La conception plate sans goutte à goutte assure la sécurité de l'opérateur et empêche les fuites de liquide de causer une pollution de l'environnement.
8) L'aérospatiale, l'industrie chimique et d'autres domaines ont besoin d'une bonne résistance à la corrosion et d'une bonne stabilité thermique, de sorte que le matériau de substrat peut être choisi Hastelloy.
9) Selon les paramètres de débit, 7 types de diamètres peuvent être sélectionnés.
10) En fonction de la température du tuyau, 4 connecteurs fluides d'identification de couleur peuvent être fournis pour aider à identifier rapidement les boucles à température différente.
11) Les connecteurs fluides peuvent être installés sur des pipelines et des équipements de différentes manières, si vous avez besoin de personnaliser l'interface de la queue, veuillez contacter notre société.
Paramètres techniques des connecteurs fluides de la série TFC
| Matériau de substrat |
Acier inoxydable, alliage d'aluminium, Hastelloy |
| Matériau des joints |
Les produits de la catégorie 1 ne sont pas soumis à un contrôle de conformité. |
| Médium applicable |
L'eau, le liquide de refroidissement, l'huile, les liquides corrosifs, etc. |
| Température de fonctionnement |
-45°C à 200°C |
| Pression de fonctionnement |
0 à 15 bar |
| Essai par pulvérisation saline |
≥ 120 heures |
| Épreuve de vibration |
Selon la méthode GJB360B-2009, résister à une vibration sous pression de 1 MPa sans fuite |
| Épreuve d'impact |
Conformément à la méthode GJB360B-2009, résister à l'impact de pression de 1 MPa sans fuite |
| Vie mécanique |
5000 insertions sans fuite |
Paramètres des prises de courant de la série TFC
| Spécifications du modèle |
Le TFC25 |
Le TFC32 |
TFC40 |
TFC50 |
Le TFC65 |
Le TFC80 |
TFC100 |
| Diamètre équivalent (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Pression de fonctionnement maximale (bar) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| Débit de travail maximal (L/min) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
Coefficient de débit
(m3/h)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| Faillite maximale par insertion (mL) |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| Valve d'arrêt |
à double sens |
à double sens |
à double sens |
à double sens |
à double sens |
à double sens |
à double sens |
| Le couple de rotation maximal (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| Le couple de séparation maximal (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
courbe de débit des prises de courant de la série TFC
Application des connecteurs à fluide à trois rainures TFC
1) Industrie du stockage de l'énergie
La technologie de stockage d'énergie est le cœur de la nouvelle révolution industrielle de l'énergie.peut réaliser une production sans heurts de production d'énergie nouvelle, et peut adapter efficacement les changements de tension, de fréquence et de phase du réseau causés par la production d'énergie électrique nouvelle,afin que la production d'énergie éolienne et photovoltaïque à grande échelle puisse être facilement et fiablement intégrée au réseau électrique conventionnel.
Actuellement, le système de contrôle de la température de stockage d'énergie utilise principalement le refroidissement à l'air et le refroidissement à l'eau.la dissipation thermique refroidie à l'air fait sortir la chaleur générée par la cellule de la batterie par le ventilateur, qui présente les avantages d'une structure simple et d'un faible coût, mais le coefficient de transfert de chaleur est faible, la vitesse de refroidissement est lente et une grande surface de canal de dissipation de chaleur est requise;La dissipation de chaleur par refroidissement liquide est de réduire la température de la batterie par transfert de chaleur par convection du liquide de refroidissement, ses avantages sont principalement proches de la source de chaleur, faible consommation d'énergie, haute conductivité thermique, dissipation de chaleur plus uniforme, mais aussi plus adapté à l'environnement extérieur que le refroidissement à air.
Le fonctionnement efficace des équipements de stockage d'énergie ne peut être séparé de la garantie du système de régulation de la température.Un système de refroidissement liquide efficace est devenu une direction importante pour le développement du contrôle de la températureLa performance du connecteur de fluide développé par notre société est sûre et fiable, et l'opération est facile et rapide.et la conception plate sans goutte à goutte assure que la prise et la prise peuvent être maintenues scellées dans l'état de connexion et de déconnexion, assurant la sécurité de l'opérateur et prévenant les fuites de liquide causant une pollution de l'environnement.
2) LeAérospatialeIndustrie
LeAérospatialeL'industrie, en particulier le fonctionnement normal des radars et des avions, est inséparable du système de contrôle de la température.Notre société est spécialisée dans le développement de connecteurs fluides pour les systèmes de défense militaires., avec ses performances sûres et fiables, son fonctionnement pratique et rapide, offre une garantie durable et fiable pour le système de régulation de la température des équipements aéroportés.
3) Traitement des données
Certains grands centres de données, stations serveur et supercalculateurs, effectuant des centaines de millions d'opérations d'instruction chaque seconde, produira beaucoup de chaleur,Les performances de dissipation thermique des équipements de traitement de données sont directement liées à la vitesse et à la durée de vie de l'ordinateur.Notre société est spécialisée dans le développement de connecteurs fluides pour les équipements de traitement de données, avec ses performances sûres et fiables, son fonctionnement pratique et rapide,fournit une garantie durable et fiable pour le système de refroidissement de l'ordinateur.
Profil de l'entreprise
Seelong Intelligent Technology (Luoyang) Co., Ltd. est une entreprise de haute technologie spécialisée dans la mesure, le contrôle, la conception et la fabrication d'équipements.fabrication et vente de systèmes de génie électrique dans divers domaines tels que l'aérospatialeL'entreprise est située dans la belle ville de la fleur de pivoine - Luoyang, la capitale de Dieu.
Après des années de développement et d'accumulation, la société est devenue une entreprise de production d'équipements de test de groupe motopropulseur bien connue.recherche sur les commandes et les essais de moteurs électriques et autres équipements d'essai, développement et service de production. Seelong est spécialisée dans la recherche et le développement, la production et le service d'équipements de test pour les moteurs à énergie nouvelle, les systèmes d'alimentation hybride, les moteurs, les transmissions, et plus encore.Parmi les principaux produits figurent le dynamomètre électrique, couplage rapide, système de mesure et de contrôle, alimentation en courant continu et système de garantie d'état.adhérer à la philosophie d'entreprise de la survie de la qualité et du développement des services, offrant aux utilisateurs différents types de solutions de mesure et de contrôle en génie électrique dans divers domaines.
La philosophie de conception avancée de Seelong et sa riche expérience dans l'industrie confèrent à l'entreprise des avantages technologiques par rapport aux concurrents du même secteur.et les produits de l'entreprise peuvent mieux répondre à la demande réelle du marchéAprès des années de développement et d'accumulation, la société est devenue une entreprise de production d'équipements de test de groupe motopropulseur bien connue.Certification du système de qualité ISO9001, certification d'entreprise de niveau AAA, obtenu plus de dix brevets d'invention et deux droits d'auteur sur les logiciels.Elle a fourni des équipements et des services professionnels à plus d'une centaine d'utilisateurs tant au niveau national qu'international, l'entreprise a gagné la confiance des clients nationaux et étrangers avec ses produits rentables et ses services de haute qualité, et a établi un partenariat stratégique gagnant-gagnant à long terme.
La société adhère toujours à la philosophie d'entreprise de "prendre l'innovation technologique comme mission et le service de qualité comme but",dépassant constamment le niveau avancé dans le même secteur, intégrer dans le monde, mesurer et contrôler l'avenir, et créer des produits de haute qualité.la fiabilité, et la valeur ajoutée.
