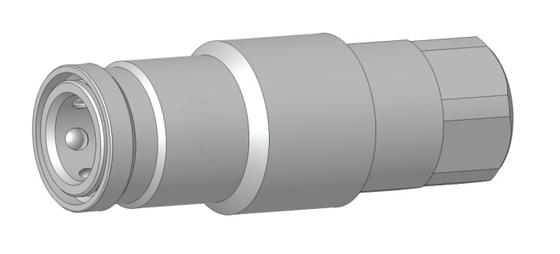

Couplings de type boule en acier à manche en acier inoxydable de la série TF531 (spécialement conçus pour le port de tuyauterie de carburant)

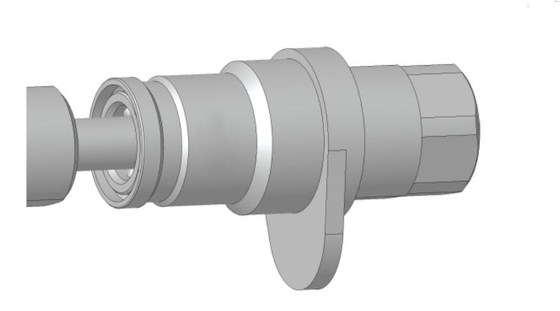

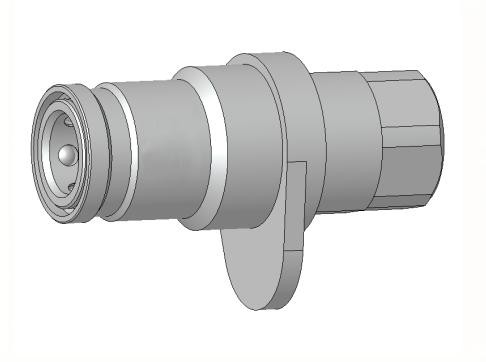

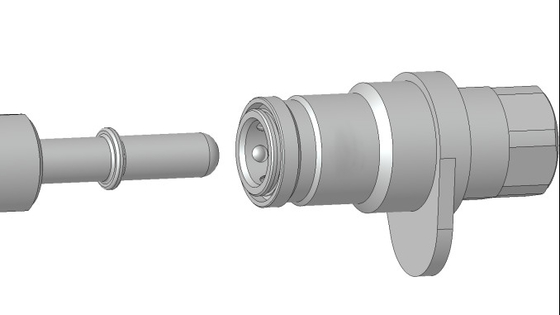

Le connecteur rapide de la série TF531 adopte un verrouillage à bille d'acier à manche, qui est principalement utilisé pour les tests manuels.Blocage à billes en acier, structure compacte, facile à utiliser, sûr et fiable, la connexion maritimeJe peux être facilement atteint avecpoussée à la mainLeet tirezLe corps principal est en acier inoxydable de haute résistance, ce qui rend le connecteur plus durable.Nous pouvons fournir un connecteur rapide dont le manche avec plaque de poussée latérale.
TF531 Avantages du connecteur rapide
1) LeRéduire les dommages causés par l'insertion et l'enlèvement fréquents des fils.
2) LeSécurisation instantanée de la connexion, efficacité de la connexion élevée, adaptée aux essais à haute fréquence et à un grand nombre de répétitions d'insertion et de retrait.
3) Les produitsConception unique de la pince à fil, sans l'aide d'outils, en appuyant sur la poignée peut réaliser la connexion d'étanchéité instantanée du fil.
4) Les produitsUniquePréhension de la poignée de serrageet la conception de l'étanchéité, même si la pression change constamment, il peut verrouiller fermement le connecteur pour assurer la fiabilité de la connexion.
5) Les produitsLa conception dupoignée de pressionest ergonomique et l'opération est plus pratique.Le joint est facile à remplacer et à entretenir.
TF531 Paramètres techniques de la série
| Interface applicable |
Port de conduite de carburant (conforme à la norme SAE J2044) |
| Matériau du corps |
Acier inoxydable résistant à la corrosion à haute résistance, d'autres matériaux peuvent également être sélectionnés en fonction des besoins du client |
| Matériau des joints |
Le caoutchouc fluoré (FKM) est utilisé comme joint principal par défaut, et d'autres matériaux peuvent être sélectionnés en fonction des besoins du client |
| Médium applicable |
Huile de combustion, comme l'essence, le diesel, le kérosène, etc. |
| Mode de fonctionnement |
- Une manche.type de bille en acier |
| Pression de fonctionnement |
0-25une barre |
| Température de fonctionnement |
-15°C-+ 100°C |
| Taux de fuite* |
10- 4Je vous en prie.3/s |
* C'est le taux de fuite minimumdeLeproduits standardNous pouvons fournir des appareilsa)taux de fuite inférieur à la demande; cela dépend des spécifications détaillées fournies par le client (méthode d'essai,température d'essai et pression d'essai) et la qualité de l'échantillon fourni par le client (i.e. le traitement de surface de la surface d'étanchéité, la rugosité et les tolérances dimensionnelles).
TF531 Dimensions de série(unité: mm)
| ProduitMl'odel |
Diamètre du joint A |
B. Pour |
C |
D |
Numéro du corps |
Trou de fluide B1 |
Modèle avecéteindreune soupape |
| TF531- Y0630 |
6.3 |
8.75 ± 0.15 |
20.91 ± 0.25 |
1.57 |
1 |
G 1/8Je ne sais pas. |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98 ± 0.15 |
21.12 ± 0.25 |
1.57 |
1 |
G 1/8Je ne sais pas. |
TF531- Y0789V |
| TF531- Y0949 |
9.49 |
12.94 ± 0.21 |
21.12 ± 0.25 |
1.57 |
2 |
G 1/8Je ne sais pas. |
TF531- Y0949V |
| TF531- Y0989 |
9.89 |
13.42 ± 0.21 |
240,74 ± 0.25 |
2.34 |
2 |
G 1/8Je ne sais pas. |
TF531- Y0989V |
| TF531- Y1180 |
11.8 |
16.51 ± 0.25 |
26.62 ± 0.5 |
2.34 |
3 |
G 1/4Je ne sais pas. |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51 ± 0.25 |
26.62 ± 0.5 |
2.34 |
3 |
G 1/4Je ne sais pas. |
TF531- Y1261V |
| TF531- Y1582 |
15.82 |
19.18 ± 0.25 |
26.62 ± 0.5 |
2.34 |
4 |
G 3/8Je ne sais pas. |
TF531- Y1582V |
| TF531- En 1890. |
18.9 |
22.33 ± 0.25 |
26.62 ± 0.5 |
2.34 |
4 |
G 3/8Je ne sais pas. |
TF531- Y1890V |
| TF531- Y2270 |
22.7 |
250,7 ± 0.5 |
29.5 ± 0.5 |
2.34 |
5 |
G 1/2Je ne sais pas. |
TF531- Y2270V |
| TF531- Y2550 |
25.5 |
28.2 ± 0.5 |
29.5 ± 0.5 |
2.34 |
6 |
G 3/4Je ne sais pas. |
TF531- Y2550V |
| TF531- Y2842 |
28.42 |
320,3 ± 0.5 |
42.5 ± 0.5 |
2.34 |
6 |
G 3/4Je ne sais pas. |
TF531- Y2842V |
TFLe connecteur de la série 531V est équipé d'une soupape à globe unidirectionnelle intégrée, avec une pression maximale de 50 bar.

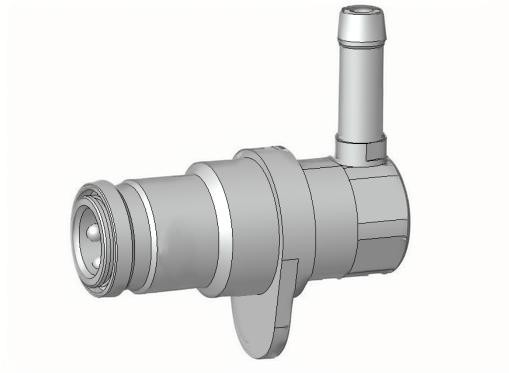

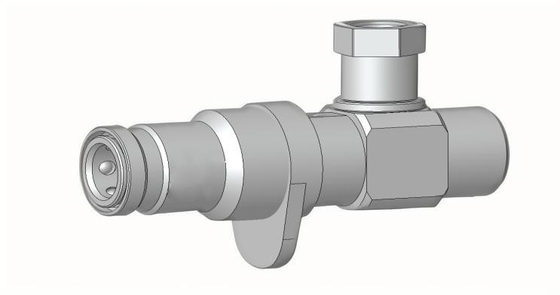

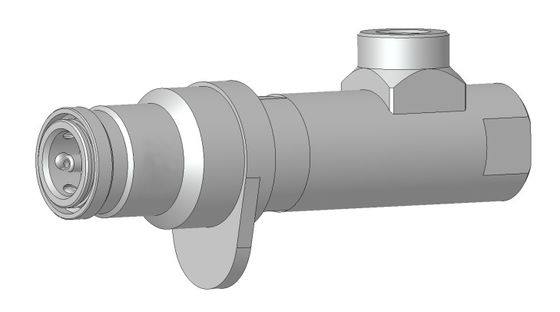

S'il y a une exigence de rétroaction après le test, veuillez contacter notre ingénieur commercial et commander le connecteur rapide TF531 avec fonction de rétroaction comme indiqué ci-dessous.
TF531 Application en série
1.Industrie des essais de moteurs
2.Industrie des nouveaux essais énergétiques
3. Épreuves par instruments
4Industrie de la réfrigération et de la climatisation
5. gaz, liquide à remplissage rapide
6- Sceaux industriels généraux
