SSCG160-3000/10000 Système de banc d'essai de dynamomètre électrique de haute précision de 160 kW pour tester les performances du moteur |
Détails sur le produit:
|
Puissance nominale: | 30 kW | Plage de vitesse de puissance constante: | Pour les véhicules à moteur à combustion |
---|---|---|---|
Précision de mesure: | 0.05/0.2/0.5 % FS | Méthode de refroidissement: | à refroidissement par air |
Plage de vitesse de couple constant: | 0-3000 tr/min | Voltage nominal: | 380V±10% 50Hz |
Certificat de calibrage: | Inclus | Vitesse maximale de fonctionnement: | 10000 T/MN |
Humidité: | ≤ 80% | Le type: | SSCG30-3000/10000 |
Couple évalué: | 95 Nm | ||
Mettre en évidence: | Système de banc d'essai de dynamomètre électrique de 30 kW,Banque d'essai de dynamomètre électrique haute précision |
Description du produit

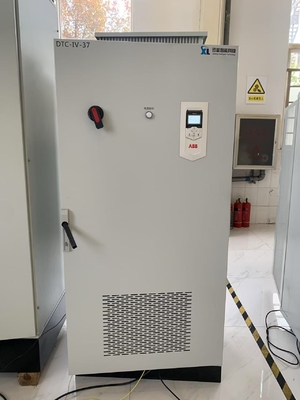

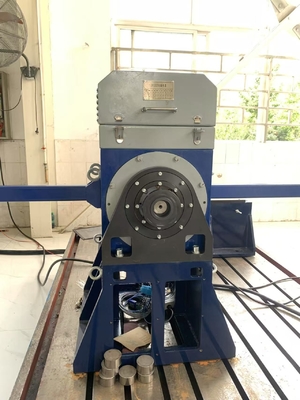

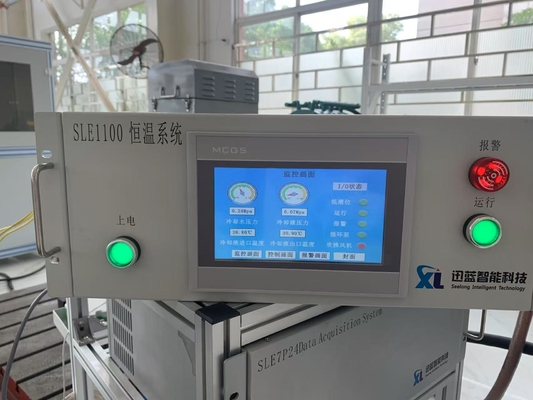

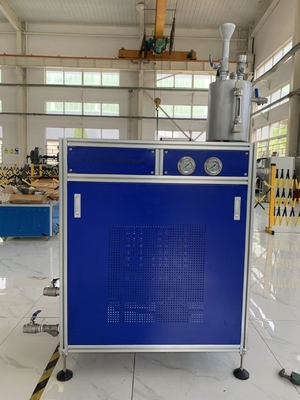

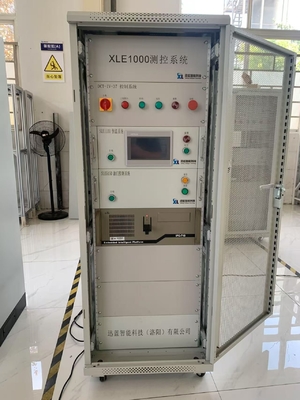

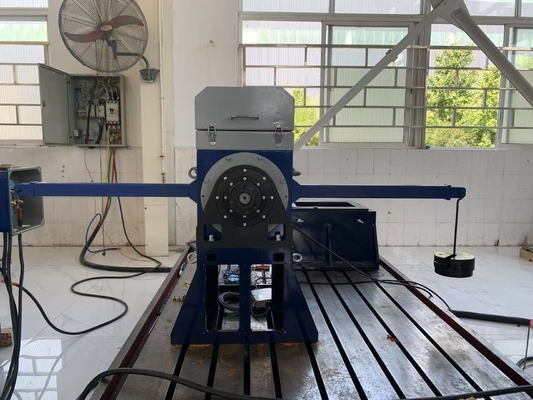

Les principaux modules de ce système sont le dynamomètre électrique, le système d'onduleur à fréquence variable, le système de mesure et de contrôle, le système d'acquisition de données, etc.selon différents objets d'essai et différentes exigences d'essai, il sera également équipé d'un analyseur de puissance, d'un simulateur de batterie, d'un refroidisseur, d'un système de support d'équipement testé, d'une plaque en fonte et d'amortisseurs, d'un couvercle de protection et d'autres pièces.
Paramètres techniques du dynamomètre électrique SSCG30-3000/10000
Nom de l'article | Paramètres du dynamomètre électrique |
Modèle | Le montant de la garantie est calculé en fonction de la valeur de la garantie. |
Marque | - Je ne sais pas. |
Puissance nominale en kW | 30 |
Le couple nominal (Nm) | 95 |
Plage de vitesse à couple constant (rpm) | 0 à 3000 |
Une puissance constanteVitesseAutonomie de la plage (rpm) | 3 000 à 10 000 |
Vitesse maximale de fonctionnement (rpm) | 10000 |
Capacité de dépassement de vitesse | 120 pour cent |
Voltage nominal (V) | AC 380 |
Courant nominal (A) | 61 |
Méthode de dissipation de la chaleur | Refroidissement forcé |
Précision de mesure du couple |
0.05/0.2/0.5 % FS |
Encodeur | Shanghaï Jingfen |
Modèle de codeur | HTL 512 |
Peut être personnalisé |
Le groupe SSCG30 à 3000/10000les dynamomètres électriques ontles éléments suivants:avantages:
Conception intégrée: architecture intégrée, schéma de conception innovant, station d'exploitation simplifiée.
Serrage rapide: un système de serrage simple et efficace est adopté pour faciliter le fonctionnement du personnel de la chaîne de production et respecter le rythme de production de la chaîne de production.
Test rapide: Grâce au système prédéfini des éléments de test, peut améliorer l'efficacité du test de production.
Fonctionnement pratique: logiciel de test professionnel, interface de fonctionnement conviviale.
Caractéristiques logicielles: interface graphique (environnement d'exploitation Win7), plateforme logicielle à architecture ouverte.
Gestion des données: fonction d'édition de projet de test, fonction d'exportation de rapport de test, fonction d'analyse des données de test, fonction de réglage des autorisations utilisateur, fonction d'entrée de code à barres de support.
Forte évolutivité: prise en charge de la personnalisation des fonctions.
Sélection du dynamomètre
1.Formule de puissance de sortie: P2= N * T/ 9,55N: vitesse (r/min) T: couple (N.m)
2.Formule d'efficacité: η=P2/P1*P2: puissance de sortie (W) P1: puissance d'entrée (W)
3.Valeur de l'expérience d'efficacité: moteur de série: < 65% moteur à capot: < 30%
4.Le couple du moteur à induction estimé: Tmax=(P2*9.55)/(NO *0.9)*2 fois NO: régime à vide
5.Le couple du moteur estimé en série: Tmax=(P1*η*9,55)/(NO *0,6) *2 fois NO: régime à vide
6.Estimation du couple du moteur à courant continu: Tmax=(U*I*η*9.55)/(NO *0.5) *2 fois I: courant nominal
Profil de l'entreprise
Seelong Intelligent Technology (Luoyang) Co., Ltd. est une entreprise de haute technologie spécialisée dans la mesure, le contrôle, la conception, la fabrication,et services de vente pour les systèmes de génie électrique dans divers domaines tels que l'aérospatiale, automobile et nouvelle énergie; L'entreprise est située dans la belle ville de Luoyang.
Seelong est spécialisée dans la recherche et le développement, la production et le service d'équipements de test pour les moteurs à énergie nouvelle, les systèmes d'alimentation hybride, les moteurs, les transmissions, et plus encore.Parmi les principaux produits figurent le dynamomètre électrique, système de mesure et de contrôle, alimentation en courant continu et système de garantie de l'état.adhérer à la philosophie d'entreprise de la survie de la qualité et du développement des services, offrant aux utilisateurs différents types de solutions de mesure et de contrôle en génie électrique dans divers domaines.
Tous les employés de Seelong Intelligent Technology (Luoyang) Co., Ltd. accueillent chaleureusement la coopération sincère des clients nationaux et étrangers et travaillent ensemble pour l'avenir et le développement commun.
Certificats de société
Emballage et expédition
Questions fréquentes
Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: S'il vous plaît laissez votre e-mail et nous vous enverrons notre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement, 40% de dépôt T/T, paiement intégral avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines ouvrables, le cycle de production des capteurs est de 2 à 3 semaines ouvrables, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.
