Aperçu ProduitsBanc d'essai de boîte de vitesses

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW

Je suis en ligne une discussion en ligne

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW
Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW

Image Grand :  Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW

Détails sur le produit:
Lieu d'origine: La Chine Luoyang
Nom de marque: Seelong
Certification: CMC, ISO9001, CE
Numéro de modèle: SSCD600
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Prix: USD 25000-100000 dollars per set
Détails d'emballage: boîte en bois par ensemble
Délai de livraison: 9-14 semaines ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5 ensembles par mois

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW

description de
Brand: Seelong Overload capacity: 120%
Rated voltage (V): AC 380 Cooling method: Forced air cooling
Encoder: Shanghai Jingfen Encoder Type: HTL 512
Dynamometer safety monitoring: Bearing temperature monitor
Mettre en évidence:

Batterie au lithium profonde du cycle Lifepo4

,

Batterie au lithium profonde de cycle de 3000 fois

,

Batterie des véhicules à moteur du lithium 6KWH

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW



Le banc d'essai de performance de la boîte de vitesses est principalement utilisé pour effectuer les tests de performance et de fiabilité de la transmission, de l'essieu moteur, etc., et peut répondre aux exigences de test de la pièce d'essai telles que le test de rendement, le test dynamique, le test de performance, le test de fiabilité, etc. Le banc d'essai de durabilité de la boîte de vitesses est principalement composé du système de dynamomètre d'entrée (entraînement et charge), du système de dynamomètre de sortie (charge et entraînement), du système d'onduleur à fréquence variable de rétroaction, du système de contrôle, du système d'acquisition de données, du système mécanique du banc, du système de station d'huile, du système de surveillance vidéo, etc.



Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 0



1. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kWComposants

  • Dynamomètre électrique :

Le dynamomètre électrique est utilisé comme dispositif de chargement/entraînement pour que le moteur charge/entraîne la transmission ; le dynamomètre électrique est principalement composé d'un moteur CA hôte, d'une bride de couple, d'une base de montage du dynamomètre électrique, etc. Le moteur du dynamomètre électrique utilise des produits à couple élevé de la série SSCD ; un dispositif de mesure de couple est installé sur le dynamomètre électrique pour la mesure du couple ; en même temps, un codeur est installé sur le dynamomètre électrique pour la mesure de la vitesse.

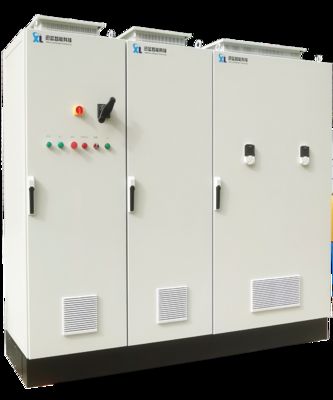

  • Système d'onduleur à fréquence variable :

Le système de contrôle de conversion de fréquence de la série DTC est utilisé pour contrôler le dynamomètre électrique ; le système fonctionne dans quatre quadrants pour contrôler le dynamomètre électrique pour le chargement. L'énergie électrique générée après le chargement est renvoyée au bus CC via le système d'onduleur à fréquence variable pour entraîner le dynamomètre électrique.

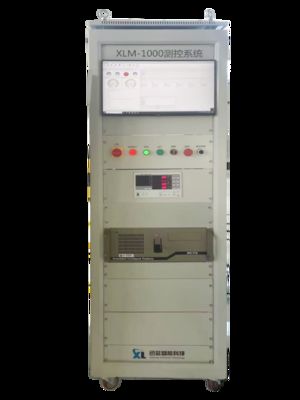

  • Système de contrôle XLP2000 et logiciel de contrôle :

Le système de contrôle numérique XLP2000 de notre société est utilisé pour le contrôle global du banc d'essai ; le système de contrôle XLP2000 communique avec le système d'onduleur à fréquence variable via le bus pour effectuer le réglage et le contrôle de chaque condition de fonctionnement du banc d'essai ; le système de contrôle XLP2000 reçoit divers paramètres collectés par le système via le bus CAN, et en même temps le système de contrôle XLP2000 intègre des équipements auxiliaires externes, centralise la communication et le contrôle ; l'ensemble du processus de test peut être effectué automatiquement.

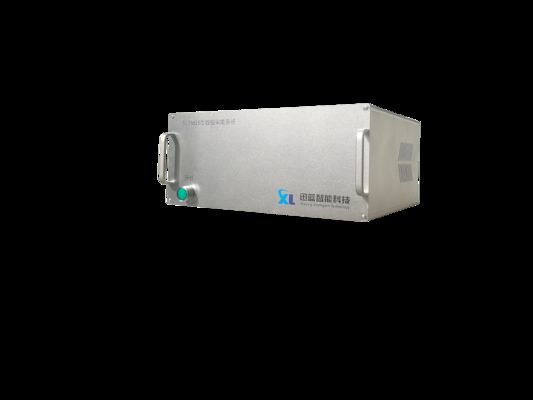

  • Système d'acquisition de données :

Équipé de capteurs de température et de modules d'acquisition de température correspondants, il est utilisé pour collecter des paramètres tels que la température de chaque pièce et la température de l'huile de lubrification, et télécharger les données collectées vers le système de contrôle XLP2000 via le bus pour réaliser l'affichage, l'enregistrement et le traitement des données.

  • Accouplement et capot de protection :

Un arbre de transmission à joint universel est utilisé pour connecter le système d'arbre de transmission ; un capot de protection est installé sur la partie supérieure des pièces rotatives telles que l'accouplement pour la protection. L'accouplement est connecté à la transmission testée via l'outillage pour effectuer la connexion du système de transmission de l'ensemble du banc d'essai.

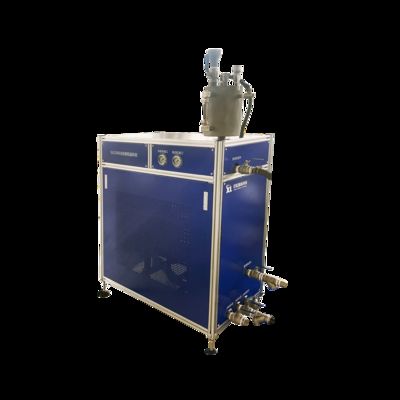

  • Station d'huile de lubrification

Cette solution utilise la station d'huile de lubrification SLE-2120G pour fournir une lubrification à pression constante, à débit constant et à température constante pour l'UUT. L'appareil utilise un automate Siemens comme unité de contrôle principale, qui peut répondre à l'alimentation en huile de lubrification dans différentes conditions de réglage ;

  • Support de transmission réglable

Le support de transmission réglable est connecté à la transmission via un connecteur spécial pour former un ensemble. La hauteur de la transmission peut être ajustée de haut en bas en ajustant la vis de levage sur le support de montage, réalisant ainsi une réglabilité tridimensionnelle du support de transmission ; un outil adaptateur spécial est installé sur le support de transmission pour fixer la pièce d'essai.

  • Plaque en fonte

La plaque en fonte de cette solution est un support de référence plan fabriqué en fonte à haute résistance HT250, qui présente les caractéristiques de précision fiable, d'utilisation stable et de transport pratique.

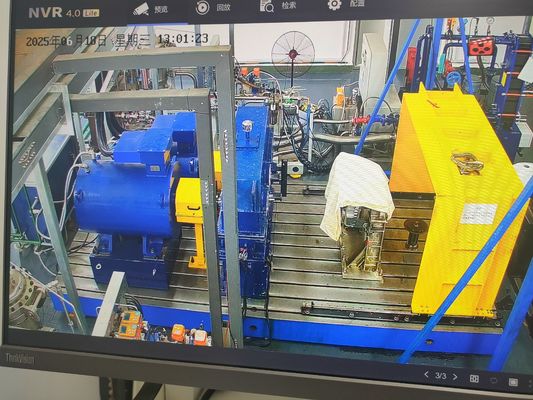

  • Système de surveillance

Le système de surveillance est équipé d'une caméra de vision nocturne haute définition, d'un enregistreur vidéo et d'un écran LCD, qui peuvent surveiller l'état du produit en temps réel pendant les tests du produit.



2. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Principe de fonctionnement



Le système d'entraînement fournit de la puissance pour entraîner la boîte de vitesses en fonction des conditions de fonctionnement prédéfinies, le système de charge simule la charge réelle, et le système d'acquisition de données transmet les paramètres au système de contrôle en temps réel, et le système de contrôle ajuste dynamiquement l'entraînement et la charge en conséquence. La surveillance vidéo et les tests d'étanchéité fonctionnent ensemble, et après le test, le rendement de la transmission, la capacité de charge et d'autres indicateurs sont calculés par l'analyse des données pour effectuer l'évaluation des performances.



3. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW Environnement et conditions d'utilisation



1). Conditions d'alimentation : alimentation CA 380/220 V 50 Hz, équipée d'un stabilisateur de tension et d'un onduleur, fluctuation de tension dans les ±10 %, fluctuation de fréquence dans les ±0,5 Hz.

2). Environnement de travail : laboratoire professionnel, température ambiante -10 °C~45 °C, humidité relative ≤85 %, avec une bonne ventilation, une isolation des vibrations et des installations d'insonorisation.



4. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kWParamètres techniques du dynamomètre électrique



Paramètres techniques du dynamomètre électrique SSCD600 - 1500 / 3500



Projet Paramètres du dynamomètre électrique d'entrée
Modèle hôte SSCD600-1500/3500
marque Seelong
Puissance nominale (kW) 600
Vitesse nominale (tr/min) 1500
Plage de vitesse à couple constant (tr/min) 0-1500
Plage de vitesse à puissance constante (tr/min) 1500-3500
Vitesse maximale (tr/min) 3500
Capacité de surcharge 120 %
Tension nominale (V) CA 380
Couple nominal (Nm) 3820
Méthode de refroidissement Refroidissement par air forcé
Codeur Shanghai Jingfen
Type de codeur HTL 512
Surveillance de la sécurité du dynamomètre Température du roulement X2
Température de la bobine X3
Surveillance des vibrations X2


Paramètres techniques du dynamomètre électrique SSCD600 - 375 / 875



projet Paramètres du dynamomètre électrique de sortie
Modèle hôte SSCD600 - 375 / 875
marque Seelong
Puissance nominale (kW) 600
Vitesse nominale (tr/min) 375
Plage de vitesse à couple constant (tr/min) 0-375
Plage de vitesse à puissance constante (tr/min) 375 - 875
Vitesse maximale (tr/min) 875
Capacité de surcharge 120 %
Tension nominale (V) CA 380
Couple nominal (Nm) 15279
Méthode de refroidissement Refroidissement par air forcé
Codeur Shanghai Jingfen
Type de codeur HTL 512
Surveillance de la sécurité du dynamomètre Température du roulement X2
Température de la bobine X3
Surveillance des vibrations X2


5. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kWNormes de référence



QC/T 568-2019 Exigences techniques et méthodes d'essai sur banc pour les ensembles de transmission mécanique automobile

QC/T-291-2023 « Exigences de performance et méthodes d'essai sur banc pour les ensembles de boîtes de transfert mécaniques automobiles »



6. Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kWDomaines d'application



1). Industrie automobile : utilisé pour la recherche et le développement et les tests de boîtes de vitesses telles que les transmissions, et pour optimiser les systèmes d'alimentation.

2). Production d'énergie éolienne : tester les performances de la boîte de vitesses dans des conditions de fonctionnement complexes pour assurer un fonctionnement stable de l'équipement.

3). Construction navale : évaluer la fiabilité et la résistance aux chocs des boîtes de vitesses dans les conditions de navigation.

4). Équipement industriel : optimiser la conception de la boîte de vitesses des machines-outils et autres équipements pour améliorer le rendement de la transmission.

5) . Aérospatiale : s'assurer que les boîtes de vitesses de précision fonctionnent de manière fiable dans des conditions extrêmes.



7. Exposition



Du 24 au 26 octobre 2024, l'Exposition internationale russe des tests et du contrôle s'est tenue avec succès au Centre de congrès international Klokus de Moscou. Testing Control est une exposition internationale de tests et de contrôle organisée par la célèbre société d'exposition russe MVK, qui se tient chaque année en Russie.



En tant que plus grande et la plus influente exposition d'équipements de tests et de contrôle en Russie. L'exposition est soutenue par le ministère de la Défense de la Fédération de Russie, le ministère de l'Industrie et du Commerce de la Fédération de Russie, le Comité de la défense de la Douma d'État, le Bureau fédéral de la réglementation technique et de la métrologie et le Bureau du développement économique de l'État. Au cours des trois jours d'exposition, l'exposition a reçu un total de 10 237 visiteurs.



Seelong Intelligent Technology (Luoyang) Co., Ltd. a participé à cette exposition et a principalement présenté ses produits les plus vendus sur le marché russe, tels que les bancs d'essai de moteurs et les bancs d'essai de transmission. En tant que seul fournisseur d'équipements de test de systèmes d'alimentation en Chine, Seelong est devenu un point fort de cette exposition. Des visiteurs de l'aviation, de l'automobile, des machines agricoles, des équipements de production d'énergie et d'autres domaines connexes ont visité Seelong pour communiquer.



Grâce à cette exposition, la notoriété de la marque Seelong en Russie a été renforcée, et elle a fourni une plateforme efficace pour une communication étroite avec les partenaires et les clients russes.



Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 1

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 2



Profil de l'entreprise



Seelong Intelligent Technology (Luoyang) Co., Ltd. est une entreprise de haute technologie spécialisée dans la mesure, le contrôle, la conception, la fabrication et les services de vente d'équipements pour les systèmes d'ingénierie électrique dans divers domaines tels que l'aérospatiale, l'automobile et les nouvelles énergies ; La société est située dans la belle ville de pivoines de Luoyang.

Seelong est spécialisée dans la recherche et le développement, la production et le service d'équipements de test pour les nouveaux moteurs à énergie, les systèmes d'alimentation hybrides, les moteurs, les transmissions, etc. Nos principaux produits comprennent les dynamomètres électriques, les systèmes de mesure et de contrôle, les alimentations CC et les systèmes de garantie des conditions de fonctionnement. Seelong dispose d'un système de vente et de service complet, adhérant à la philosophie d'entreprise consistant à fournir des services de qualité pour la survie et à se maintenir en rénovation pour le développement, et à fournir aux utilisateurs divers types de solutions de mesure et de contrôle d'ingénierie électrique dans divers domaines.

La philosophie de conception avancée et la riche expérience industrielle de Seelong confèrent à l'entreprise des avantages technologiques supérieurs à ceux de ses concurrents dans le même secteur, et les produits de l'entreprise peuvent mieux répondre à la demande réelle du marché. Seelong est audacieux dans l'innovation. Tout en valorisant ses propres percées et développements technologiques, elle a établi des relations de coopération à long terme et approfondies avec de multiples institutions de recherche nationales telles que l'université Tsinghua et l'université Shandong. Elle a obtenu la certification CE, la certification du système de qualité ISO9001, la certification d'entreprise de niveau AAA, obtenu plus de dix brevets d'invention et deux droits d'auteur de logiciels. Elle a fourni des équipements et des services professionnels à plus d'une centaine d'utilisateurs nationaux et internationaux, l'entreprise a gagné la confiance des clients nationaux et étrangers grâce à ses produits rentables et à ses services de haute qualité, et a établi un partenariat stratégique gagnant-gagnant à long terme.

L'entreprise adhère toujours à la philosophie d'entreprise consistant à « prendre l'innovation technologique comme mission et le service de qualité comme objectif », dépassant constamment le niveau avancé dans le même secteur, s'intégrant au monde, mesurant et contrôlant l'avenir, et créant des produits de haute qualité. Pour fournir aux clients des produits et des services avec une grande intelligence, précision, rapidité, fiabilité et valeur ajoutée.

Tous les employés de Seelong Intelligent Technology (Luoyang) Co., Ltd. souhaitent chaleureusement la coopération sincère des clients nationaux et étrangers, et travaillent ensemble pour l'avenir et le développement commun.



Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 3



Certificats d'entreprise



Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 4

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 5

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 6

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 7

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 8

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 9

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 10

Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 11



Emballage et expédition



Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 12



Banc d'essai de performance et de fiabilité pour boîte de vitesses et essieu à refroidissement par air forcé un pour un de 600 kW 13



FAQ

Q : Quelle est la quantité minimale de commande pour notre coopération ?
R : Nous prenons en charge les petites commandes de 1 pièce pour les produits en stock.
Q : Comment puis-je en savoir plus sur les produits ?
R : Veuillez laisser votre e-mail et nous vous enverrons votre livret d'échantillons électroniques.
Q : Quelles sont vos conditions de paiement ?
R : Normalement, acompte de 40 % par T/T, paiement intégral avant expédition.
Q : Quel est le délai de livraison de mes commandes ?
R : Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q : Comment obtenir la solution globale du banc d'essai ?
R : Laissez-nous votre e-mail, notre personnel technique communiquera avec vous au sujet du plan détaillé.
Q : Puis-je venir visiter votre usine ?
R : Bien sûr, vous êtes toujours le bienvenu pour une visite.
