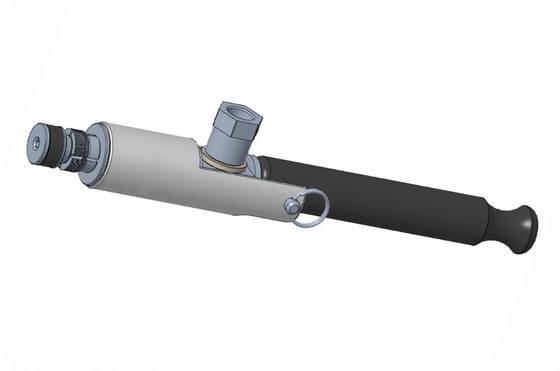

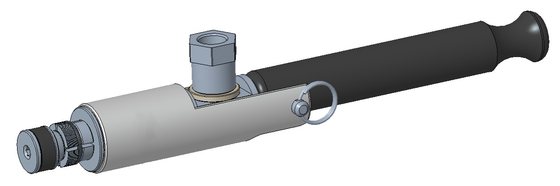

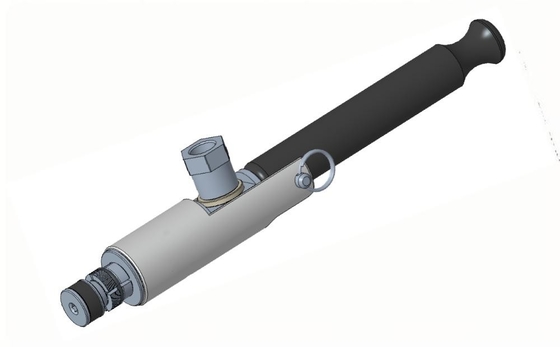

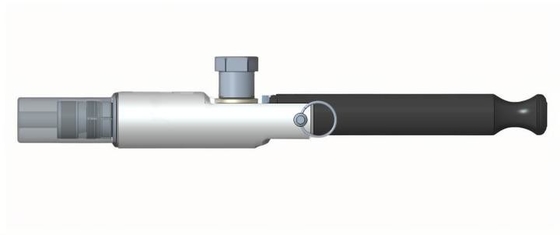

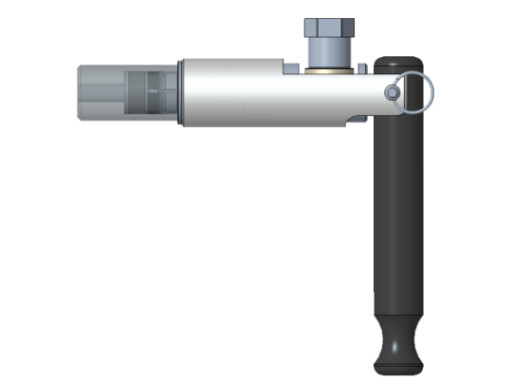

Le type de raccordement à raccordement rapide de la série TF321 en alliage d'aluminium (convient pour les applications à haute pression)
Le connecteur rapide de la série TF321 adopte un pincement excentrique de la poignée, qui est souvent utilisé pour les tests manuels à haute tension.Il peut réaliser la pression et l'étanchéité à l'air Les essais des pièces à tester avec le diamètre interne des caractéristiques de tuyau droit contrôlé, ainsi que des opérations fonctionnelles telles que le remplissage, le bouchonage et la vidange, telles que l'étanchéité de la paroi interne du tuyau droit, les trous de forage et le fil interne, etc.
Le connecteur rapide TF321 obtient l'étanchéité en serrant la paroi intérieure de la pièce à mesurer à travers son joint avant.il serre fermement la paroi intérieure de la pièce à mesurer, et la pression de fonctionnement peut atteindre 70 bar.
TF321 Avantages du connecteur rapide
1) La pression de fonctionnement est élevée, pouvant atteindre 70 bar.
2) Fermer le tuyau droit contrôlé de diamètre interne avec une large plage de tolérance.
3) L'anneau d'étanchéité est auto-adaptatif.
4) Opération simple, sûre et fiable, entretien facile.
Paramètres techniques de la série TF321
| Interface applicable |
Interface avec lediamètre intérieurcontrôlétuyau droit caractéristiques: par exemple paroi interne droite du tuyau, trous de forage etfil intérieur |
| Matériau du corps |
L'alliage d'aluminium, d'autres matériaux peuvent également être choisis en fonction des besoins du client |
| Matériau des joints |
L'étanchéité principale est faite de caoutchouc nitrile (NBR) par défaut, et d'autres matériaux peuvent être sélectionnés selon les exigences du client |
| Médium applicable |
Gaz ou liquide non corrosif |
| Mode de fonctionnement |
Serrage de poignée excentrique |
| Pression de fonctionnement |
autres70 bar |
| Température de fonctionnement |
-15°C à +100°C |
| Taux de fuite* |
10-4Je vous en prie.3/s |
* Il s'agit du taux de fuite minimum deLeproduits standardNous pouvons fournir des appareilsa)taux de fuite inférieur à la demande; cela dépend des spécifications détaillées fournies par le client (méthode d'essai,température d'essai et pression d'essai) et la qualité de l'échantillon fourni par le client (i.e. le traitement de surface de la surface d'étanchéité, la rugosité et les tolérances dimensionnelles).
Les dimensions de la série TF321 (unité: mm)
| Numéro du corps |
Trou de fluide B1 |
D1 |
D2 |
L1 |
L |
| 1 |
G1/8 |
22 |
16 |
85 |
175 |
| 2 |
G1/8 |
22 |
16 |
90 |
180 |
| 3 |
G1/8 |
27 |
16 |
95 |
185 |
Application de la série TF321
1Industrie des essais de moteurs
2. nouvelle industrie des essais énergétiques
3. Épreuves par instruments
4Industrie de la réfrigération et de la climatisation
5. gaz, liquide à remplissage rapide
6- Sceaux industriels généraux
