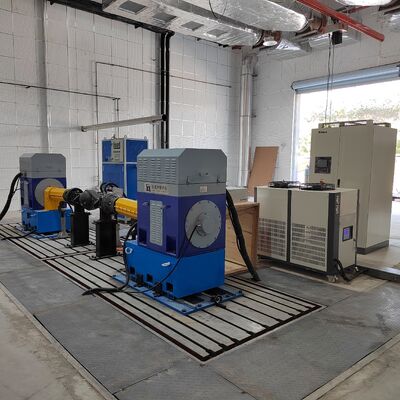

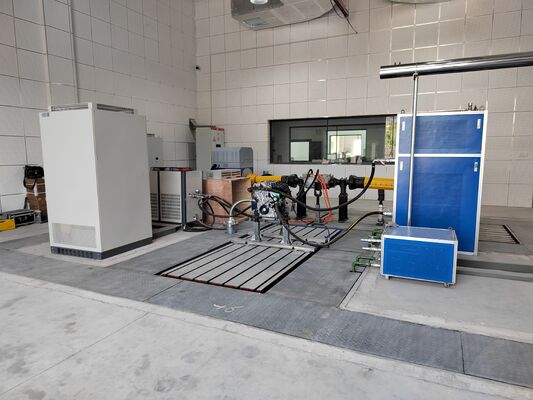

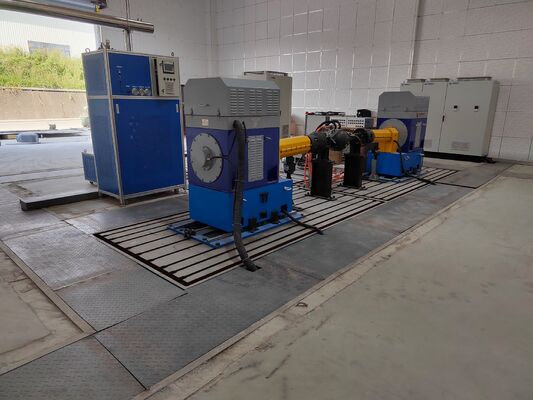

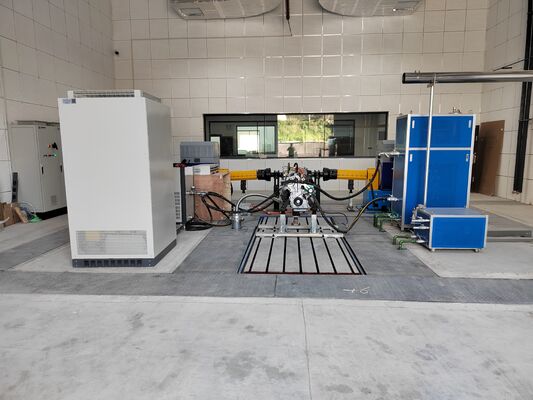

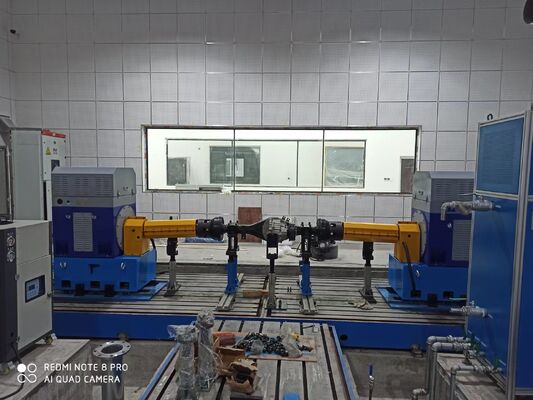

SSCH160-4000-15000 160kW Système de banc d'essai de dynamomètre de transmission pour le réducteur à entraînement purement électrique

SSCH160-4000-15000 160kW Système de banc d'essai de dynamomètre de transmission pour le réducteur à entraînement purement électrique

1. SSCH160-4000-15000 160kW Reducteur à propulsion électrique pure Dynamomètre de transmission Système de banc d'essai

Le SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmission Dynamometer Test Bench System est une plateforme de test dédiée à haute vitesse, à couple élevé et à haute précision conçues pour le développement et essais de réducteurs, d'essieux de propulsion électrique, et réducteurs à un ou plusieurs niveaux pour les propriétaires de véhicules de tourisme purement électriques.Le système intègre des modules de basecomme le dynamomètre à entraînement à grande vitesse, le dynamomètre de charge à basse vitesse à couple élevé, la bride à couple de haute précision, le système d'onduleur à fréquence variable ABB, le système de mesure et de contrôle intelligent XLP-2000,système d'acquisition de données multicanal,et ainsi de suiteIl peut couvrir Levérification des performances, test de l'efficacité de transmission, analyse NVH, caractéristiques de la hausse de température et évaluation de la fiabilité de la durabilité des réducteurs purement électriques dans des conditions de vitesse ultra-haute avec une vitesse d'entrée allant jusqu'à 15 000 tr/min, répondant parfaitement aux les exigences en matière d'essais sur tous les scénarios des systèmes de propulsion électrique pour les véhicules de tourisme électriques purs traditionnels.inspection en usine et étalonnage des performances des réducteurs purement électriques.

2. SSCH160-4000-15000 160kW Reducteur à propulsion électrique pure Dynamomètre de transmission Banque d'essai Système de composants de base Description

3.SSCH160-4000-15000 Dynamomètre électrique de 160 kW Paramètres techniques

4.SSCH160-4000-15000 160kW Reducteur à propulsion électrique pure Dynamomètre de transmission Système de banc d'essai Principaux avantages

1) LePar défaut, le régulateur doit être équipé d'un système de freinage à haute vitesse.

L'extrémité de l'entraînement utilise un dynamomètre à grande vitesse de 160 kW/4000-15000 tr/min pour simuler de manière réaliste les conditions d'entrée du moteur purement électrique;L'extrémité de la charge est équipée d'un dynamomètre à basse vitesse à couple élevé de 300 kW/1500 tr/min/1910 Nm, qui reproduit parfaitement les caractéristiques de charge à couple élevé à l'extrémité de sortie du réducteur et couvre avec précision l'ensemble de l'essai de fonctionnement du réducteur purement électrique.

2) LeConception spéciale pour les entraînements à très haute vitesse, fonctionnement stable à 15000 tr/min

Avec des accouplements à grande vitesse de classe G1 à équilibre dynamique, une structure de transmission à haute rigidité et un système de roulement à grande vitesse, il assure une coaxialité stable,faible vibration et faible bruit à 15000 tr/min lors d'essais à vitesse ultra-haute, répondant aux exigences des essais d'efficacité à grande vitesse, de fiabilité NVH et de durabilité.

3) Les produitsLa précision des mesures dynamiques est excellente et la traçabilité des données est fiable

Avec une bride de couple de haute précision HBM, une précision de mesure de 0,15% FS, une réponse dynamique ≤1 ms, combinée à une unité d'acquisition de données multicanal, il peut capturer avec précision des paramètres clés tels que la vitesse,le couple, puissance, température, vibration, bruit, etc., répondant aux exigences de test et de certification des réducteurs purement électriques.

4) Les produitsIl fonctionne de manière stable et fiable et convient aux essais de durabilité à long terme

Avec le système de conversion de fréquence de contrôle vectoriel ABB, large entrée de tension 380V-480V, avec triple protection contre le sur courant, la surtension et la surchauffe, il peut répondre à une haute vitesse continue de 24 heures,essais de durabilité à couple élevé, un fonctionnement en douceur à long terme et un contrôle précis.

5) Les produitsMesure et contrôle intelligents, fonctionnement efficace et pratique

Le système de mesure et de contrôle XLP-2000 prend en charge l'édition des conditions de travail, la surveillance en temps réel, le stockage des données et la génération automatique de rapports;La station d'huile de lubrification et le refroidisseur à double boucle permettent un contrôle précis de la température et une protection automatique, améliorant considérablement l'efficacité des essais et la commodité de fonctionnement.

5.SSCH160-4000-15000 160kW Reducteur à entraînement électrique pur Dynamomètre de transmission Système de banc d'essai

1) Réducteurs purement électriques pour véhicules particuliers: performances, efficacité, augmentation de température, NVH, durabilité, essais de fiabilité des réducteurs principaux, réducteurs à un étage, ensembles d'essieux d'entraînement électrique à moins de 15 000 tr/min.

2) Recherche et développement et vérification des systèmes de propulsion électrique: Recherche et développement de systèmes de transmission à propulsion électrique pour les entreprises et les instituts de recherche à propulsion électrique pure, correspondance des paramètres, essais de certification sur banc.

3) Inspection d'usine et contrôle qualité: Inspection hors ligne des ensembles de réducteurs purement électriques, scellement, fonctionnement sans charge/charge à grande vitesse, vérification de l'efficacité.

6.SSCH160-4000-15000 160kW réducteur à propulsion électrique pure Dynamomètre de transmission Système de référence de banc d'essai

Les essais doivent être effectués sur des véhicules équipés d'un système de freinage de freinage de freinage.

Les essais doivent être effectués sur des véhicules de tourisme, à l'aide d'un système de freinage.

Les essais doivent être effectués en tenant compte de l'expérience acquise dans le cadre de la vérification de la fiabilité des boîtes de vitesses.

JB/T 10634-2023 Dynamomètres électriques

Le système d'alimentation électrique doit être équipé d'un système de régulation de l'alimentation.

7. Type de transmission Système de banc d'essai dynamomètre Liste des modèles

Prend en charge des services personnalisés: la plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation spéciales à l'environnement peuvent être personnalisées en fonction des exigences.

8. Livraison et service après-vente

Services de livraison

1) Modèles standard: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).

2) Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).

3) Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.

Assistance après-vente

1) Engagement de garantie: garantie d'un an sur les composants de base (dynamomètre, bride de couple), maintenance à vie; services gratuits de dépannage et de réparation pendant la période de garantie, à l'exclusion des dommages causés par erreur humaine.

2) Assistance technique: service bilingue 24/7 (anglais et chinois), temps de réponse ≤ 4 heures

3) Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);3 jours de formation professionnelle gratuite en exploitation seront dispensés (travail des équipements, réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.

4) Service à distance: Prend en charge le débogage à distance via l'ordinateur, les mises à niveau du système et les conseils de configuration de la solution modulaire, résolvant rapidement les problèmes techniques pendant l'utilisation et minimisant les pertes de temps d'arrêt.

9. FAQ

Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande en petits lots de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: S'il vous plaît laissez votre e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement 30% T/T dépôt, payer en totalité avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.

10- Nos certificats.
