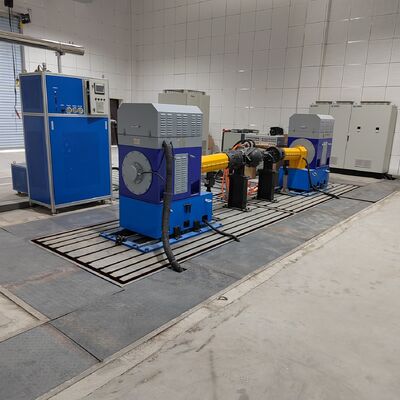

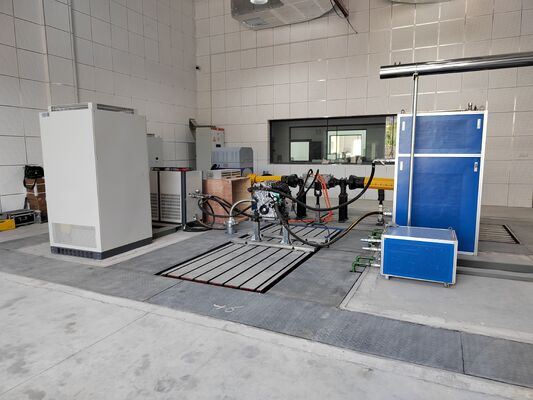

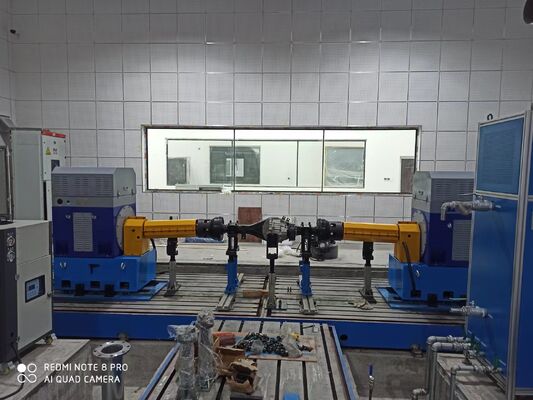

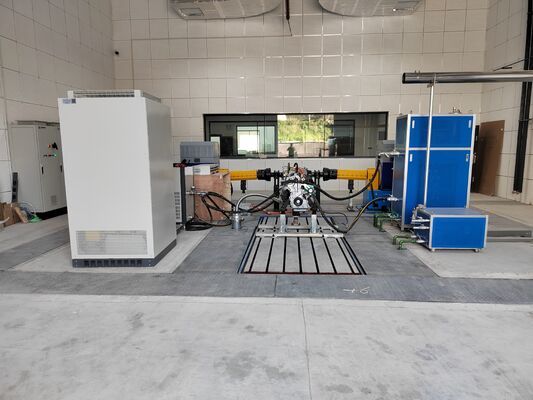

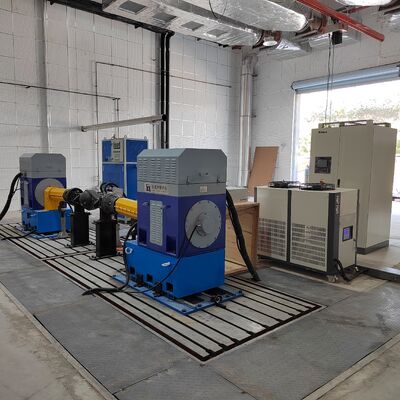

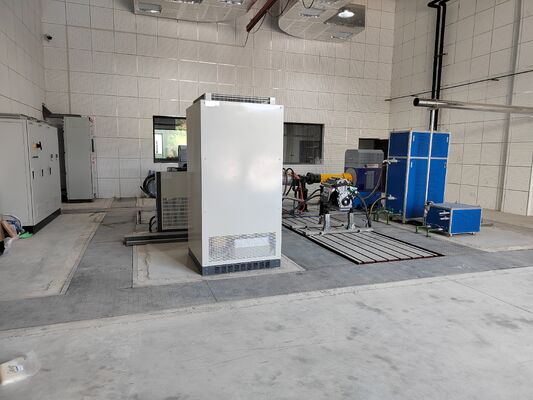

Système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 160kW
1. Vue d'ensemble du système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000
Le système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 est une plateforme de test dédiée de moyenne puissance et haute vitesse conçue pour le développement et le test des berlines à carburant grand public, des SUV, des MPV, des transmissions dédiées hybrides (DHT) et des réducteurs d'entraînement électrique haute performance. Le système intègre des modules clés tels qu'un dynamomètre d'entraînement haute vitesse de classe 160 kW, un dynamomètre de charge haute vitesse, une bride de couple de haute précision, un système d'onduleur ABB, un système de mesure et de contrôle intelligent XLP-2000, un système d'acquisition de données multicanal, etc. Il peut couvrir la vérification des performances, le test d'efficacité de la transmission, l'analyse de la qualité du changement de vitesse, l'évaluation de la durabilité et de la fiabilité des boîtes de vitesses de voitures particulières dans des conditions de vitesse ultra-élevée dans la limite de 10 000 tr/min, et est parfaitement adapté aux exigences de test en scénario complet des boîtes de vitesses à carburant grand public de 1,5 L à 2,0 L, des DHT hybrides, des réducteurs d'entraînement électrique haute vitesse, Fournir une solution de test sur banc complète, précise et stable pour le développement de produits, l'inspection d'usine et l'étalonnage des performances des systèmes de transmission de puissance moyenne et petite.2. Description des composants principaux du système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 160kWNoms des composantsParamètres de spécification principauxMarqueDynamomètre d'entraînement SSCG160-3000/10000
Puissance
| 160kW |
; Couple nominal |
509Nm |
| ; Vitesse nominale 3000 tr/min, |
vitesse maximale 10000 tr/minVitesse maximale du dynamomètre d'entraînementSeelongVitesse maximale du dynamomètre de chargeVitesse admissible ≥ 10 000 tr/min ; Capacité de couple ≥ 2000 Nm ; Structure d'amortissement élastique élevée ; Précision de l'équilibrage dynamique classe G1Seelong; Couple nominal |
160kW |
| ; Vitesse nominale 3000 tr/min, |
vitesse maximale 10000 tr/minVitesse maximale du dynamomètre d'entraînementSeelongVitesse maximale du dynamomètre de chargeVitesse admissible ≥ 10 000 tr/min ; Capacité de couple ≥ 2000 Nm ; Structure d'amortissement élastique élevée ; Précision de l'équilibrage dynamique classe G1SeelongBride de couple |
160kW |
| HBM |
Système d'onduleur à fréquence variable |
160kW |
| ABB |
Système de mesure et de contrôle XLP-2000 |
Ordinateur industriel : IPC710 ; Processeur I7, mémoire 32 Go, disque dur 1 To ; Logiciel de mesure et de contrôle dédié XLP-2000 ; Prise en charge de la configuration des conditions et de la génération de rapports |
| Seelong |
Système d'acquisition de données |
Avec unités d'acquisition de température/vibration/bruit ; Plage de température -40 à 200 ° C (précision ±0,5 ° C) ; Fréquence de vibration : 10 Hz-10 kHz |
| Seelong |
Support de montage rapide réglable |
160kW |
| Seelong |
Plaque de fonte de haute précision |
160kW |
| Seelong |
Carénage de sécurité entièrement fermé |
160kW |
| Seelong |
Refroidisseur dédié haute vitesse |
160kW |
| Seelong |
Station d'huile de lubrification de précision |
160kW |
| Seelong |
3. Paramètres techniques du système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 160kW |
160kW |
| Indicateurs techniques |
Puissance nominale du dynamomètre d'entraînement |
160kW |
Couple nominal du dynamomètre d'entraînement
| 509Nm |
Vitesse nominale du dynamomètre d'entraînement |
| 3000 tr/min |
Vitesse maximale du dynamomètre d'entraînement |
| 10000 tr/min |
Vitesse maximale du dynamomètre de charge |
| 10000 tr/min |
Précision du contrôle de couple du dynamomètre de charge |
| 0,05% FS |
Précision de la bride de couple |
| 0-2000 Nm |
Précision de la bride de couple |
| 0,05% FS |
Capacité de charge du support de montage |
| Triphasé 380V-480V |
Plage de réglage de la hauteur du centre du support de montage |
| 200-500 mm |
Capacité de charge du support de montage |
| ≥ 600 kg |
Matériau de la plaque de fonte |
| HT300 |
4. Avantages clés du système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 160kW |
| 1) |
Configuration moyenne puissance + haut régime, couvrant précisément le marché grand public des voitures particulières |
| Équipé d'un dynamomètre d'entraînement + de charge de classe 160 kW, avec une vitesse nominale de 3000 tr/min et une |
vitesse maximale dépassant 10 000 tr/min |
, il correspond parfaitement aux exigences de test des
transmissions à carburant grand public de 1,5 L à 2,0 L, des DHT hybrides et des réducteurs d'entraînement électrique haute vitesse.
2) Conception de transmission ultra-haute vitesse, adaptée de manière stable aux conditions de 10 000 tr/minAvec des accouplements haute vitesse équilibrés dynamiquement de classe G1, une structure de transmission légère et à haute rigidité, et un système de roulement dédié haute vitesse, il assure une coaxialité stable, de faibles vibrations, un faible bruit, et aucune atténuation lors d'un fonctionnement continu à long terme à des vitesses ultra-élevées de 10 000 tr/min.QC/T 533-2020 Méthodes d'essai pour les essieux moteurs de véhicules
La configuration légère pour moyenne et basse puissance offre un meilleur rapport qualité-prix et une plus grande polyvalenceDe petite taille, faible consommation d'énergie et meilleur coût d'achat,
il convient aux petites et moyennes entreprises de transmission, aux instituts de recherche et aux institutions de test tierces, en tenant compte des performances et du rapport entrée-sortie.4) La précision de la mesure dynamique est excellente et la traçabilité des données est fiable
Avec une bride de couple de haute précision HBM, une précision de mesure de 0,05%FS, une réponse dynamique ≤1ms, combinée à une unité d'acquisition de données haute vitesse, il peut capturer avec précision les paramètres dynamiques tels que la vitesse, le couple, la puissance, la température, les vibrations, etc., répondant aux exigences de tests et de certification raffinés.5)
Mesure et contrôle intelligents + protection tous scénarios, fonctionnement efficace et stableLe système de mesure et de contrôle XLP-2000 prend en charge l'édition des conditions de travail, la surveillance en temps réel, le stockage des données et la génération automatique de rapports ; La station d'huile de lubrification et le refroidisseur à double boucle permettent un contrôle précis de la température, et le système à fréquence variable ABB fournit plusieurs protections électriques pour répondre au test de durabilité continu de 24 heures.
5. Domaines d'application du système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 160kW1) Boîtes de vitesses de voitures particulières à carburant grand public
: Tests de performance, d'efficacité, de qualité de changement de vitesse, de durabilité et de fiabilité des boîtes de vitesses à carburant de berlines, SUV et MPV de 1,5 L à 2,0 L
dans la limite de 10 000 tr/min.2) Transmission hybride spécifique (DHT)
: Tests de répartition de puissance, de changement de rapport, d'efficacité à haute vitesse, de durabilité et de fiabilité pour les transmissions hybrides.
3) Réducteurs d'entraînement électrique haute performance
: Réducteurs haute vitesse pour véhicules électriques purs, vérification des performances et de la fiabilité à ultra-haute vitesse de 10 000 tr/min des ensembles de réduction principaux.4) Développement et inspection d'usine
: Étalonnage par des entreprises de transmission de puissance petite et moyenne, tests de transmission par des instituts de recherche, contrôle qualité des ensembles de transmission sortant de la chaîne de production, vérification d'étanchéité.6. Normes de référence du système de banc d'essai de dynamomètre pour transmissions de voitures particulières SSCG160-3000/10000 160kW
QC/T 568-2019 Méthodes d'essai pour les boîtes de vitesses automobilesQC/T 569-2019 Critères d'évaluation pour les bancs d'essai de boîtes de vitesses automobilesQC/T 533-2020 Méthodes d'essai pour les essieux moteurs de véhicules
QC/T 534-2020 Critères d'évaluation pour les bancs d'essai d'essieux moteurs de véhiculesGB/T 23920-2024 "Essieu pour machines de chantier"
JB/T 5929-1991 Méthodes d'essai pour la fiabilité des essieux moteurs pour machines de chantier
JB/T 10634-2023 Dynamomètre électrique
7. Liste des modèles de systèmes de banc d'essai de dynamomètre de transmission
Modèle
Puissance (kW)
Couple (Nm)
Vitesse nominale (tr/min)
Vitesse maximale (tr/min)
Plage de couple constant (tr/min)
| Plage de puissance constante (tr/min) |
Précision de mesure du couple |
SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0-3000 |
| 3000-10000 |
0,05%FS |
SSCG45-3000/10000 |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
0-3000 |
| 3000-10000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-10000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-10000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-10000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-10000 |
0,05 |
0,05 |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-10000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-10000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
200 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-8000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
300 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-8000 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
300 |
Services de livraison |
3000 |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-7500 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
8. Livraison et support après-vente |
Services de livraison |
1) Modèles standard |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-7500 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
8. Livraison et support après-vente |
Services de livraison |
1) Modèles standard |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
| 3000-7500 |
0,05 |
%FS |
Services personnalisés pris en charge : La plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation à des environnements spéciaux peuvent être personnalisés selon les exigences. |
8. Livraison et support après-vente |
Services de livraison |
1) Modèles standard |
: Expédition sous 90 jours (y compris les pré-tests avant livraison pour assurer une installation rapide à l'arrivée).2) Modèles personnalisés |
: Livraison sous 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est et le Moyen-Orient (options de transport maritime/terrestre disponibles, y compris un emballage sécurisé et un traitement anti-humidité et anti-rouille).
3) Services de support
: Nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine, et un spécialiste de la logistique dédié suivra l'ensemble du processus pour aider au dédouanement et assurer la livraison sûre et ponctuelle de gros équipements sur site.
Support après-vente1) Engagement de garantie :
Garantie de 1 an sur les composants principaux (dynamomètre, bride de couple), maintenance à vie ; services de dépannage et de réparation gratuits pendant la période de garantie, à l'exclusion des dommages causés par une erreur humaine.2) Support technique :
Service bilingue (anglais et chinois) 24h/24 et 7j/7, temps de réponse ≤ 4 heures3) Services d'installation, de mise en service et de formation
: L'utilisateur est responsable de l'installation de base sur site. Seelong dépêchera deux techniciens professionnels pour fournir des conseils sur site (y compris le positionnement et l'étalonnage de l'équipement, et les spécifications de connexion des tuyaux/lignes) ; la mise en service de l'équipement sera entièrement gérée par nous (y compris les tests de mise sous tension, l'étalonnage des paramètres et les tests de liaison du système) ; 3 jours de formation professionnelle gratuite sur l'exploitation seront dispensés (couvrant le fonctionnement de l'équipement, les réglages des paramètres, la maintenance quotidienne et le dépannage) pour garantir que les opérateurs maîtrisent l'utilisation d'équipements à grande échelle.
4) Service à distance: Prend en charge le débogage à distance via ordinateur, les mises à niveau du système et les conseils de configuration de solutions modulaires, résolvant rapidement les problèmes techniques lors de l'utilisation et minimisant les pertes dues aux temps d'arrêt.
9. FAQQ : Quelle est la quantité minimale de commande pour notre coopération ?
A : Nous prenons en charge les petites commandes d'essai de 1 pièce pour les produits en stock.
Q : Comment puis-je en savoir plus sur les produits ?
A : Veuillez laisser votre e-mail et nous vous enverrons votre catalogue électronique.
Q : Quelles sont vos conditions de paiement ?
A : Normalement 30% d'acompte T/T, paiement intégral avant expédition.
Q : Quel est le délai de livraison pour mes commandes ?
A : Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits veuillez nous contacter.
Q : Comment obtenons-nous la solution globale du banc d'essai ?
A : Laissez-nous votre e-mail, notre personnel technique communiquera avec vous sur le plan détaillé.
Q : Puis-je venir visiter votre usine ?
A : Bien sûr, vous êtes toujours le bienvenu pour une visite.
