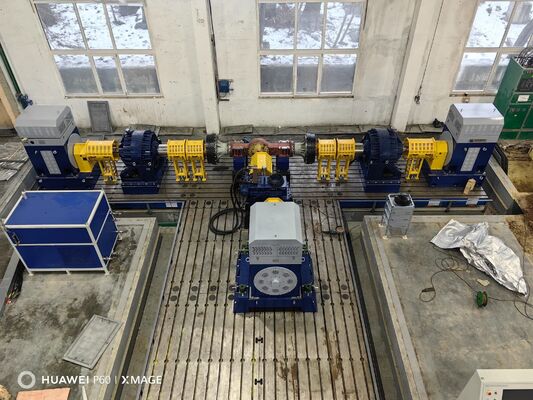

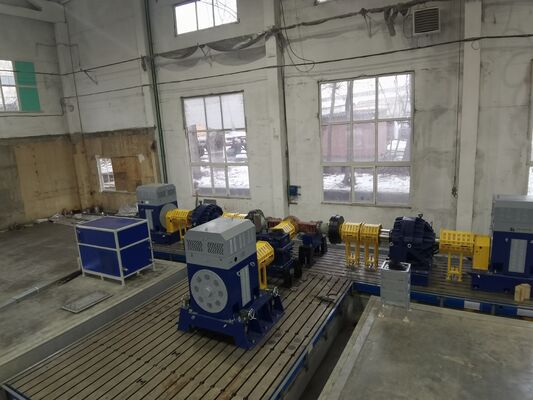

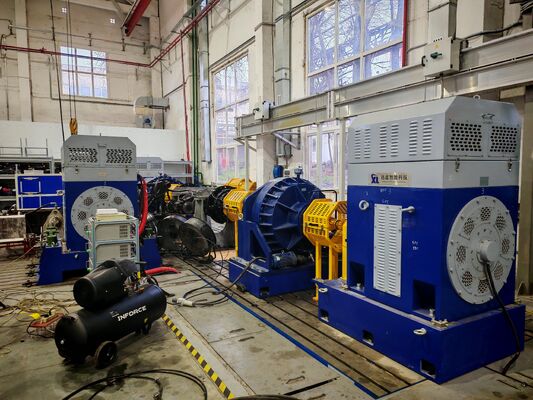

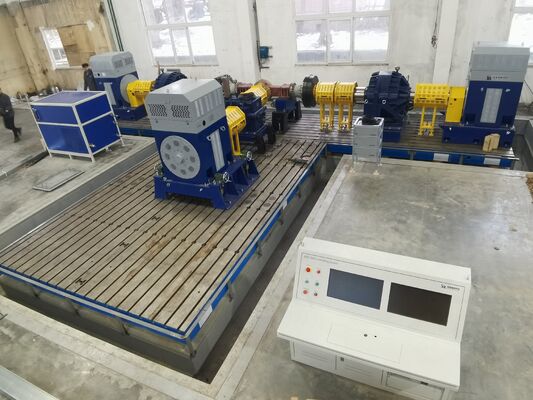

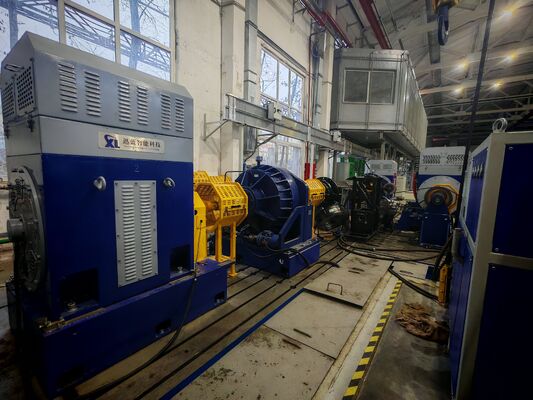

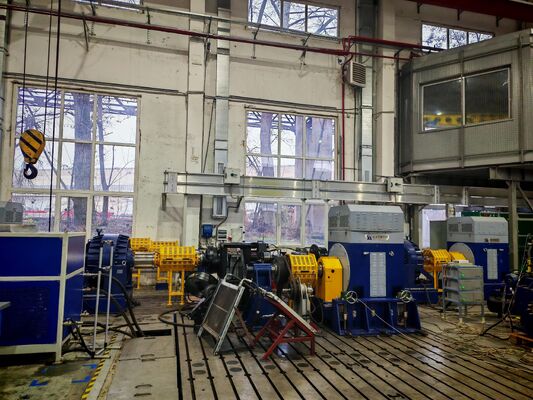

SSCD630-1800/4000 Système de banc d'essai de type dynamomètre à transmission lourde
SSCD630-1800/4000 Pour travaux lourdsDynamomètre de type de transmissionLe testSystème de bancPrincipaux avantages Résumé
Destinés à la charge lourdetransmissions supérieur à 630 kW, couple de sortie maximum supérieur à 10,000Nm, précision de régulation du couple ±00,05 pour cent, ABB intégréet HBMcomposants de base, prend en charge un test de durabilité 7× 24 heures, est conforme àles projets internationauxles normes nationales.
1. SSCD630-1800/4000 Système de banque d'essai de type dynamomètre de transmission lourde
Le SSCD630-1800/4000 est un dispositif professionnel d'essai de transmission conçu pour les systèmes de transmission de haute puissance de 630 kW,principalement pour les essais en banc en parfait état des transmissions des véhicules utilitaires super lourdsLe système intègre des unités d'entraînement et de chargement de grande puissance, des boîtes de vitesses, des composants de détection de haute précision importés,systèmes d'onduleurs à fréquence variable de qualité industrielle, ainsi qu'un système de mesure et de contrôle intelligent pour effectuer des tests complets tels que l'étalonnage de l'efficacité de transmission, la durabilité à la fatigue, la réponse à la charge et la vérification de la fiabilité,fournissant un soutien stable et fiable aux essais pour le développement et la finalisation des composants de transmission lourds et l'inspection par lots des usines.
2. SSCD630-1800/4000 Type de transmission de charge lourde Système de banc d'essai dynamomètre Composants de base et paramètres de spécification
| Nom des composants |
Principaux indicateurs de performance |
Marque |
| Dynamomètre à entraînement |
Puissance nominale de 630 kW; couple nominale de 3342 Nm; vitesse nominale de 1800 tr/min, vitesse de fonctionnement maximale de 4000 tr/min; contrôle en boucle fermée de couple constant/vitesse constante/puissance constante; temps de réponse dynamique ≤10 ms |
- Je ne sais pas. |
| Dynamomètre de charge |
Puissance nominale de 630 kW; couple nominale de 3342 Nm; vitesse nominale de 1800 tr/min, vitesse maximale de 4000 tr/min; précision de régulation du couple ≤ ± 0,2%FS; dissipation de chaleur par cycle de refroidissement par eau |
- Je ne sais pas. |
| Boîte de vitesses |
Rapport de vitesse: 1:3.0Le couple de sortie nominal ≥ 10 000 Nm, la vitesse d'entrée 1800 tours/min et la vitesse de sortie 600 tours/min, la structure d'entraînement de surface à dents dures en trois étapes, la lubrification sous pression forcée, la précision de coaxialité élevée,Bruit de fonctionnement ≤ 75 dB |
- Je ne sais pas. |
| Capteur de couple de haute précision |
Plage de mesure 0-10000Nm; précision de mesure 0,15% FS; résolution de vitesse de rotation 0,1rpm; réponse dynamique du signal ≤1ms |
HBM |
| Système d'onduleur à fréquence variable |
Série ABB ACS880, entrée CA en trois phases 380V-480V; Fréquence de fonctionnement 50-60Hz; Utilisez une technologie de contrôle du couple direct; Il dispose de plusieurs protections de sécurité contre le surcourant,surtension et surchauffe |
ABB |
| Système de mesure et de contrôle intelligent |
Hébergeur IPC710 de qualité industrielle; processeur I7 / mémoire 32G / lecteur d'état solide 1T; logiciel de contrôle de test dédié; Prise en charge des conditions de fonctionnement personnalisées, l'enregistrement des données et les rapports automatiques |
- Je ne sais pas. |
| Système d'acquisition de données multicanal |
Température intégrée, vibration, capture du bruit; Plage de mesure de la température de -40 à 200 °C, précision ±0,5 °C; bande d'acquisition des vibrations: 10 Hz-10 kHz |
- Je ne sais pas. |
| Base de montage réglable |
Réglage de la hauteur du centre 250-650 mm; Charge maximale ≥ 1800 kg; Planéité de l'installation ≤ 0,02 mm/m |
- Je ne sais pas. |
| Plaque en fonte de haute résistance |
Matériau HT300, résistance à la traction ≥ 300 MPa; structure d'absorption des chocs à base de nid de miel; erreur de planéité ≤ 0,02 mm/m |
- Je ne sais pas. |
| Couplings à haute rigidité |
Vitesse maximale applicable ≥ 6000 tr/min; couple nominal ≥ 12 000 Nm; amorti élastique et absorption des chocs; matériau résistant à la corrosion et à l'usure |
- Je ne sais pas. |
| Couverture de protection de sécurité |
Structure entièrement fermée; verrouillage de sécurité (arrêt immédiat après ouverture du couvercle); intérieur équipé de matériaux d'absorption acoustique et de réduction du bruit |
- Je ne sais pas. |
| Unités de refroidissement industrielles |
Adapté aux besoins de refroidissement des systèmes de 630 kW; précision de régulation de la température ±2 °C; refroidissement indépendant en double boucle (dynamomètre + transmission en cours de test) |
- Je ne sais pas. |
| Station d'alimentation en huile de lubrification automatique |
Pression d'alimentation 0,3-0,6 MPa; Débit réglable en continu; Contrôle de la température de l'huile de 30 à 60 °C; Système de filtration intégré avec alarme de niveau d'huile |
- Je ne sais pas. |
3. SSCD630-1800/4000 Dynamomètre électrique de 630 kW Paramètres techniques clés
| Paramètres |
Vles alouettes |
| Puissance nominale du dynamomètre d'entraînement |
630 kW |
| Le couple nominal du dynamomètre d'entraînement |
3342Nm |
| Dynamomètre d'entraînement nominale/vitesse maximale |
Pour les véhicules à moteur à combustion |
| Rapport de vitesse de la boîte de vitesses |
1:3.0 |
| Le couple de sortie maximal |
≥ 10000Nm |
| Vitesse de sortie nominale |
600 tours par minute |
| Régulation du couple du dynamomètre de charge |
0.05% FS |
| Plage/precision du capteur de couple |
Pour les appareils à combustion électrique |
| Voltage d'entrée du système d'onduleur à fréquence variable |
Pour les appareils à commande numérique: |
| Portée de réglage de la base de montage/capacité de charge |
250 à 650 mm/≥ 1800 kg |
| Matériau de tôle en fonte |
HT300 en fonte |
4. SSCD630-1800/4000 Type de transmission lourd Dynamomètre Système de banc d'essai Principaux points saillants de la performance
1) LeConfiguration à double dynamomètre à ultra-haute puissance, couvrant les essais à charges extrêmes
Avec un dynamomètre à double entraînement et charge de la classe 630 kW, couplé à un réducteur spécial à accroissement de couple 1:3, le couple de sortie total dépasse 10 000 Nm,reproduire parfaitement les scénarios de fonctionnement à basse vitesse et à couple élevé des véhicules miniers, les machines de construction lourdes et autres équipements.
2) LeSystème de mesure de haute précision, données d'essai fiables et traçables
Le module de détection de couple de haute précision allemand HBM, combiné à une acquisition à grande vitesse et à des algorithmes dédiés, permet de mesurer avec précision des paramètres tels que le couple, la vitesse de rotation, la puissance,température, les vibrations, etc., répondant aux exigences en matière de données pour les essais de R & D et de certification.
3) Les produitsConception industrielle stable, permettant un fonctionnement continu à long terme
Équipé d'un système d'onduleur à fréquence variable de la série ABB ACS880 doté d'une technologie de régulation directe du couple, d'un mécanisme de protection électrique triple adaptatif à haute tension,il peut réaliser un test de durabilité ininterrompu de 7× 24 heures, la stabilité du système répond aux exigences des essais de production en série et des essais de R&D à long terme.
4) Les produitsLa structure d'entraînement à haute rigidité assure un fonctionnement en douceur et une durée de vie plus longue
La surface dentaire dure en trois étapes, la lubrification forcée et le processus d'assemblage à haute coaxialité garantissent une faible vibration, un faible bruit et aucun choc dans des conditions de sortie de couple élevé.L'équipement a une longue durée de vie et est facile à entretenir au quotidien..
5) Les produitsUn contrôle intelligent tout au long du processus réduit les difficultés opérationnelles
Le système intelligent de mesure et de contrôle XLP-2000 prend en charge l'édition visuelle des conditions de travail, la surveillance des courbes en temps réel, le stockage automatique des données et la génération de rapports d'essai en un clic;Le système de lubrification et de refroidissement fonctionne entièrement automatiquement, réduisant l'intervention manuelle.
5. SSCD630-1800/4000 Système de banc d'essai de type dynamomètre à transmission lourde Sujets et scénarios d'essai applicables
1) Véhicule utilitaire super lourdles transmissions: essais de performance, d'efficacité, de durabilité et de fiabilité des transmissions des camions lourds, des camions déchargeurs de mines et des grands bus.
2) Machines de construction et équipements spéciaux: Tests complets de gros chargeurs, de pelles minières et de systèmes de transmission de véhicules tout-terrain.
3) Vérification de la recherche et du développement sur les systèmes de transport: développement de nouveaux produits, optimisation des performances, essais d'homologation de type pour les constructeurs de transmissions et les instituts de recherche.
4) Inspection d'usine de la productionligne: Vérification rapide de l'inspection hors ligne, de l'étanchéité, des conditions de non-charge/charge et des performances de la transmission.
6. SSCD630-1800/4000 Système de référence de référence pour les bancs d'essai de type dynamomètre à transmission lourde
Pour les engrenages automobiles, les méthodes d'essai QC/T 568-2019
Critères d'évaluation pour le banc d'essai des boîtes de vitesses automobiles
QC/T 533-2020 Méthodes d'essai pour les essieux d'entraînement des véhicules
Critères d'évaluation pour le banc d'essai de l'essieu d'entraînement du véhicule
GB/T 23920-2024 "Axe pour les machines de construction"
JB/T 5929-1991 Méthodes d'essai de la fiabilité des essieux d'entraînement des machines de construction
JB/T 10634-2023 Dynamomètre électrique
7. Type de transmission Système de banc d'essai dynamomètre Liste des modèles
| Modèle |
Puissance nominale en kW |
Le couple nominal (Nm) |
Vitesse nominale (rpm) |
Vitesse maximale (rpm) |
Plage de puissance constante (rpm) |
Plage de couple constant (rpm) |
Précision de mesure du couple |
| Les résultats de l'analyse sont publiés dans le rapport annuel. |
15 |
143 |
1000 |
4500 |
1000 à 4000 |
0 à 1000 |
0.05% FS |
| Le nombre de personnes concernées par l'essai |
22 |
210 |
1000 |
4500 |
1000 à 4000 |
0 à 1000 |
0.05% FS |
| Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
30 |
286 |
1000 |
4500 |
1000 à 4000 |
0 à 1000 |
0.05% FS |
| Le nombre de personnes concernées par le traitement |
45 |
430 |
1000 |
4000 |
1000 à 3800 |
0 à 1000 |
0.05% FS |
| Le nombre de personnes concernées par le traitement |
60 |
573 |
1000 |
4000 |
1000 à 3800 |
0 à 1000 |
0.05% FS |
| Le nombre de personnes concernées par le traitement |
75 |
716 |
1000 |
4000 |
1000 à 3800 |
0 à 1000 |
0.05% FS |
| Le nombre de points de contrôle doit être identifié. |
90 |
859 |
1000 |
3500 |
1000 à 3000 |
0 à 1000 |
0.05% FS |
| Le nombre de points de contrôle doit être identifié. |
110 |
1050 |
1000 |
3500 |
1000 à 3000 |
0 à 1000 |
0.05% FS |
| Les données de référence sont fournies à l'autorité compétente. |
160 |
1528 |
1000 |
3500 |
1000 à 3000 |
0 à 1000 |
0.05% FS |
| Le nombre d'écoulements est déterminé par la méthode suivante: |
200 |
1910 |
1000 |
3300 |
1000 à 2600 |
0 à 1000 |
0.05% FS |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
250 |
2387 |
1000 |
3300 |
1000 à 2600 |
0 à 1000 |
0.05% FS |
| Le nombre de points de contrôle est le nombre de points de contrôle. |
300 |
2865 |
1000 |
3300 |
1000 à 2600 |
0 à 1000 |
0.05% FS |
| Le nombre de personnes concernées par le traitement |
30 |
191 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05% FS |
| Le nombre de personnes concernées par le traitement |
45 |
286 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05% FS |
| Les données de référence doivent être fournies conformément à l'annexe II. |
60 |
382 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05% FS |
| Le nombre de personnes concernées par le traitement |
90 |
573 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05% FS |
| Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
132 |
840 |
1500 |
4500 |
1500 à 4500 |
0 à 1500 |
0.05% FS |
| Les résultats de l'analyse sont publiés dans le rapport annuel. |
160 |
1019 |
1500 |
4500 |
1500 à 4500 |
0 à 1500 |
0.05% FS |
| Les données de référence doivent être fournies conformément à l'annexe II. |
200 |
1273 |
1500 |
4000 |
1500 à 4000 |
0 à 1500 |
0.05% FS |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
250 |
1592 |
1500 |
4000 |
1500 à 4000 |
0 à 1500 |
0.05% FS |
| Le nombre de personnes concernées par l'examen est déterminé par le rapport de référence. |
300 |
1910 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
| Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'évolution de la situation. |
315 |
2005 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
| Le nombre de personnes concernées par l'essai est déterminé en fonction de l'échantillon. |
350 |
2228 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
| Le nombre de points de contrôle est le suivant: |
400 |
2546 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
| Les données de référence doivent être fournies conformément à l'annexe II. |
450 |
2865 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
| Les données de référence sont fournies à l'autorité compétente. |
500 |
3183 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. |
560 |
3565 |
1800 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05% FS |
|
Le nombre d'exemplaires est le suivant:
(Customisé)
|
560 |
2970 |
1800 |
4000 |
1800 à 4000 |
0-1800 |
0.05% FS |
|
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
(Customisé)
|
630 |
3342 |
1800 |
4000 |
1800 à 4000 |
0-1800 |
0.05% FS |
Prend en charge des services personnalisés: la plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation spéciales à l'environnement peuvent être personnalisées en fonction des exigences.
8. Livraison et service après-vente
Services de livraison
1) Modèles standard: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).
2) Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).
3) Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.
Assistance après-vente
1) Engagement de garantie:Garantie d'un an sur les composants de base (dynamomètre, flange de couple), maintenance à vie; services de dépannage et de réparation gratuits pendant la période de garantie, à l'exclusion des dommages causés par erreur humaine.
2) Assistance technique:Service bilingue 24 heures sur 24, 7 jours sur 7 (anglais et chinois), temps de réponse ≤ 4 heures
3) Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);3 jours de formation professionnelle gratuite en exploitation seront dispensés (travail des équipements, réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.
4) Service à distance: Prend en charge le débogage à distance via l'ordinateur, les mises à niveau du système et les conseils de configuration de la solution modulaire, résolvant rapidement les problèmes techniques pendant l'utilisation et minimisant les pertes de temps d'arrêt.
9. FAQ
Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande en petits lots de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: S'il vous plaît laissez votre e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement 30% T/T dépôt, payer en totalité avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.
