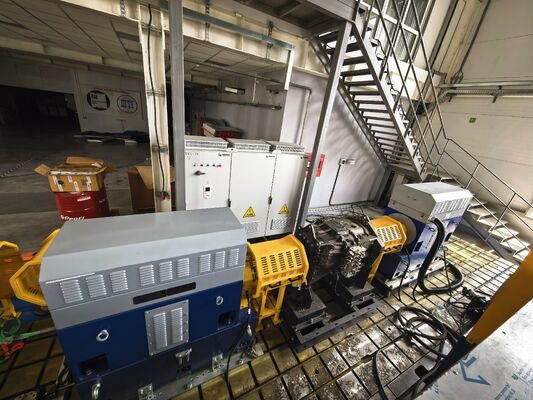

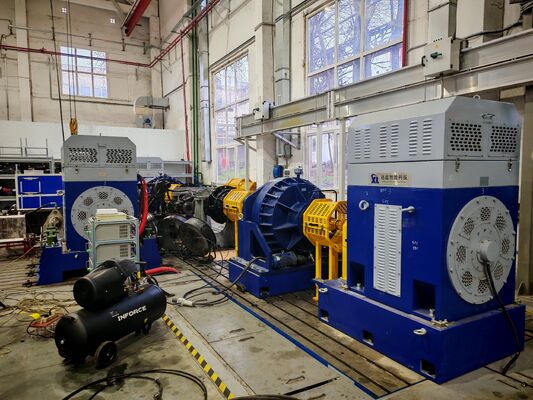

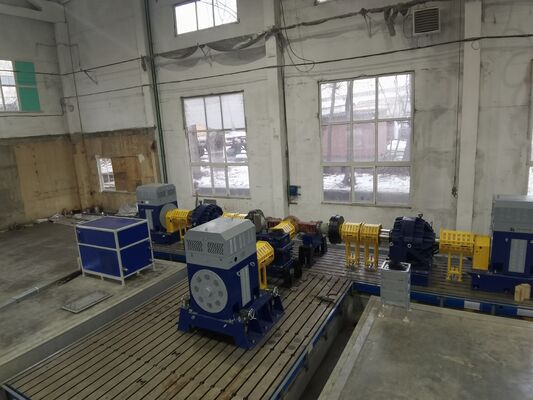

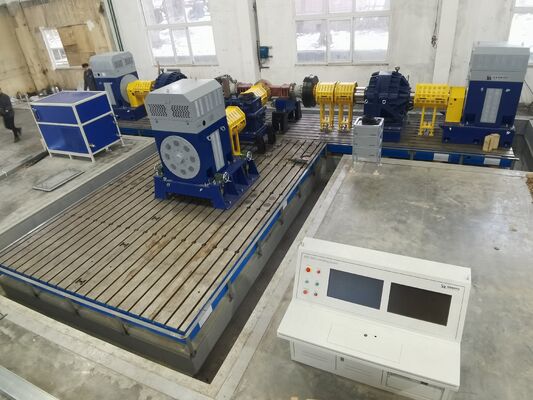

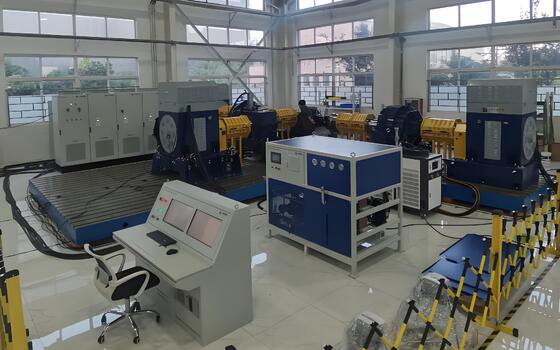

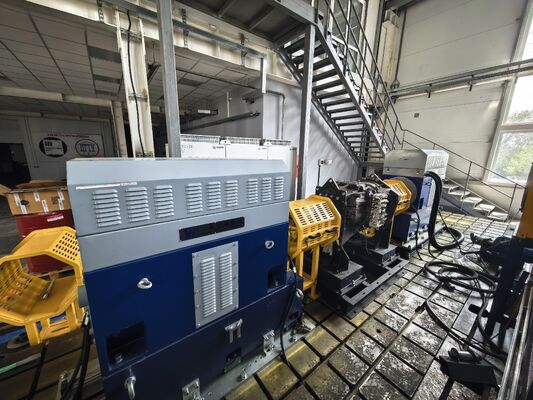

Système de banc d'essai de type dynamomètre SSCD500-1500/3800
1. SSCD500-1500/3800 Type de transmission Dynamomètre Système de banc d'essai
Le système de banc d'essai SSCD500-1500/3800 est une plateforme d'essai professionnelle intégrée conçue pour:transmissions de machines de construction de classe 500 kW, de véhicules utilitaires lourds et de véhicules spéciauxLe système intègre des composants de base tels que le dynamomètre d'entraînement, dynamomètre de charge, boîte de vitesses, capteur de couple de haute précision, système d'onduleur à fréquence variable,unité de mesure et de commande intelligente, module d'acquisition de données multicanal, système de refroidissement et de lubrification, et peut effectuer des tests complets tels que l'étalonnage des performances de transmission, la détection de l'efficacité de transmission,essai de résistance à la fatigue, vérification de la fiabilité, etc. Il fournit un support de test de banc de haute précision et de haute stabilité pour la conception de la recherche et du développement,inspection de la qualité de la production et homologation de type des systèmes de transmission lourds.
2. SSCD500-1500/3800 Type de transmission Dynamomètre banc d'essai Système de composants de base
| Nom du composant |
Le noyauTéchniquePles paramètres |
Marque |
| Le système de mesure de la vitesse doit être conforme à l'annexe I, partie B, du règlement (UE) no 1025/2012. |
Puissance nominale 500 kW; couple nominale 3183Nm; vitesse nominale 1800rpm, vitesse maximale 3800rpm; Prend en charge le couple constant, la vitesse constante, la commande en boucle fermée de puissance constante; Temps de réponse dynamique ≤10 ms |
- Je ne sais pas. |
| Le système de mesure de la charge doit être conforme à l'annexe II. |
Puissance nominale de 500 kW; couple nominale de 3183 Nm; vitesse nominale de 1800 tr/min, vitesse maximale de 3800 tr/min; précision de régulation du couple ≤ ± 0,05%FS; dissipation de chaleur par cycle de refroidissement par eau |
- Je ne sais pas. |
| Boîte de vitesses |
Ratio de réduction 1:3.0Le couple de sortie nominal ≥ 9000Nm; Vitesse d'entrée 1800 tours/min, vitesse de sortie 600 tours/min; Structure d'entraînement de surface à dents dures en trois étages; Lubrification sous pression forcée; Haute précision de coaxialité; Bruit de fonctionnement ≤ 75 dB |
- Je ne sais pas. |
| Flanche de couple de haute précision |
Plage 0-6000 Nm /0-10000 Nm optionnelle; précision de mesure 0,05% FS; résolution de vitesse de rotation 0,1 tours par minute; vitesse de réponse dynamique ≤1 ms |
HBM |
| Système d'onduleur à fréquence variable |
Série ABB ACS880, entrée triphasée AC380V-480V; Fréquence de fonctionnement 50-60Hz; Utilisez une technologie de contrôle du couple direct; Il dispose de plusieurs protections de sécurité contre le surcourant,surtension et surchauffe |
ABB |
| XLP-2000 Système de mesure et de contrôle intelligent |
Équipé d'un ordinateur industriel IPC710, d'un processeur I7, d'une mémoire 32G et d'un lecteur à l'état solide de 1 T; équipé d'un logiciel de mesure et de contrôle dédié;Prise en charge de l'édition personnalisée des conditions de travail et de la sortie automatique des rapports |
- Je ne sais pas. |
| Système d'acquisition de données |
Modules intégrés d'acquisition de la température, des vibrations et du bruit; Plage de mesure de la température de -40 à 200 °C, précision ±0,5 °C; bande d'acquisition des vibrations: 10 Hz à 10 kHz |
- Je ne sais pas. |
| Base de montage réglable |
Plage de réglage de la hauteur centrale 250-650 mm; Capacité de charge nominale ≥1500 kg; Planéité de l'installation ≤0,02 mm/m |
- Je ne sais pas. |
| Plaque en fonte à haute rigidité |
Matériau HT300, résistance à la traction ≥ 350 MPa; structure absorbante des chocs en nid de miel; erreur de planéité ≤ 0,02 mm/m |
- Je ne sais pas. |
| Couplings à haute charge |
Vitesse maximale compatible ≥ 6000 tr/min; couple nominal ≥ 10 000 Nm; conception de tampon élastique; matériau résistant à l'usure et à l'anticorrosion |
- Je ne sais pas. |
| Couverture de protection de sécurité |
Structure de protection entièrement fermée; verrouillage avec l'équipement pour permettre l'arrêt automatique; matériaux intégrés d'absorption du son et de réduction du bruit |
- Je ne sais pas. |
| Chillers industriels |
Capacité de refroidissement du système de correspondance de 500 kW; précision de régulation de la température ±2 °C; circuits de refroidissement doubles, compatibles avec le dynamomètre et la boîte de vitesses testées respectivement |
- Je ne sais pas. |
| Station de lubrification automatique à huile |
Pression d'alimentation 0,3-0,6 MPa; débit réglable; contrôle de la température de l'huile à 30 à 60 °C; filtration de l'huile intégrée et fonction d'alarme du niveau d'huile |
- Je ne sais pas. |
3. SSCD500-1500/3800 Dynamomètre électrique de 500 kW Paramètres techniques
| Catégories de paramètres |
Indicateurs techniques |
| Puissance nominale du dynamomètre d'entraînement |
500 kW |
| Le couple nominal du dynamomètre d'entraînement |
3183Nm |
| Vitesse nominale du dynamomètre de conduite |
Pour les véhicules à moteur: |
| Rapport de la boîte de vitesses |
1:3.0 |
| Le couple de sortie maximal |
≥ 9000Nm |
| Vitesse de sortie nominale |
600 tours par minute |
| Régulation du couple du dynamomètre de charge |
0.05% FS |
| Portée de la bride de couple |
Nombre d'écoulement |
| Précision de mesure de la bride de couple |
00,05% FS |
| Voltage d'entrée du système d'onduleur à fréquence variable |
Pour les appareils à commande numérique: |
| Plage de réglage de la hauteur du centre de la base de montage |
250 à 650 mm |
| Charge nominale de la base de montage |
≥ 1500 kg |
| Matériau de tôle en fonte |
HT300 |
4.SSCD500-1500/3800 Type de transmission Dynamomètre Système de banc d'essai Principaux avantages
1) couple de sortie élevé dans des conditions d'essai lourdes
Équipé d'un dynamomètre à double charge et à traction de 500 kW, couplé à un 1:3.0 boîte de vitesses, le couple de sortie du système dépasse 9000 Nm, répondant parfaitement aux exigences d'essai à basse vitesse et à couple élevé des boîtes de vitesses pour machines de construction, camions lourds,et véhicules miniers tout-terrain.
2) Le Des mesures de haute précision assurent la fiabilité des données d'essai
Avec des brides de couple de haute précision HBM importées, une précision de mesure allant jusqu'à 0,05% FS, une réponse dynamique rapide, combinée à une analyse de puissance professionnelle et une acquisition de données multidimensionnelles,capter avec précision les paramètres clés tels que le couple, puissance, température, vibration, etc.
3) Stable et durable avec support pour les essais de durabilité à long terme
Le système d'onduleur est de la série ABB ACS880, doté d'une technologie de contrôle du couple direct, d'une grande adaptabilité à la tension, de plusieurs protections électriques et peut répondre à des tests d'endurance continus de 7 × 24 heures,avec une excellente stabilité opérationnelle de l'équipement.
4) La structure du réducteur est robuste et sa durée de vie est longue
Transmission de surface à dents dures en trois étapes, lubrification forcée, assemblage coaxial de haute précision, fonctionnement en douceur dans des conditions de couple élevé, faible bruit, usure minimale,et aucune maintenance fréquente n'est requise pour une utilisation à long terme.
5) Le contrôle intelligent simplifie les opérations d'essai
Le système de mesure et de contrôle XLP-2000 peut personnaliser les conditions d'essai, surveiller l'état de fonctionnement en temps réel, stocker automatiquement les données et générer des rapports d'essai;Le système de lubrification et de refroidissement contrôle automatiquement la température et offre une protection intelligente complète.
5.SSCD500-1500/3800 Type de transmission Dynamomètre Système de bancs d'essai Les domaines d'application
1) Véhicule lourdtransmissionles essais: essais sur banc pour les performances, l'efficacité, la durabilité et la fiabilité des transmissions des camions lourds, des bus, des camions-déchargeurs, etc.
2) Machines de construction et essais de véhicules spéciaux: essai de montage de transmission pour chargeurs, excavatrices, machines minières et véhicules tout-terrain.
3) Les produitsTraction électriquevérification de la recherche et du développement sur les systèmes: recherche et développement de produits, correspondance des paramètres et tests de certification sur banc pour les fabricants de transmissions et les instituts de recherche.
4) Inspection de la qualité en usine: inspection hors ligne des ensembles de transmission, vérification de l'étanchéité, essai de fonctionnement sans charge/charge, vérification des performances de changement.
6.SSCD500-1500/3800 Système de référence pour le banc d'essai du dynamomètre de type de transmission
Pour les véhicules à moteur à commande numérique, la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale de la valeur maximale.
Critères d'évaluation pour le banc d'essai des boîtes de vitesses automobiles
QC/T 533-2020 Méthodes d'essai pour les essieux d'entraînement des véhicules
Critères d'évaluation pour le banc d'essai de l'essieu d'entraînement du véhicule
GB/T 23920-2024 "Axe pour les machines de construction"
JB/T 5929-1991 Méthodes d'essai de la fiabilité des essieux d'entraînement des machines de construction
JB/T 10634-2023 "Dynamomètre électrique"
7.Liste des modèles de systèmes de bancs d'essai de type dynamomètre de transmission
|
Modèle
|
Puissance nominale en kW
|
Le couple nominal (Nm)
|
Vitesse nominale (rpm)
|
Vitesse maximale (rpm)
|
Plage de puissance constante (rpm)
|
Plage de couple constant (rpm)
|
Précision de mesure du couple
(% FS)
|
|
Les résultats de l'analyse sont publiés dans le rapport annuel.
|
15
|
143
|
1000
|
4500
|
1000 à 4000
|
0 à 1000
|
0.05
|
|
Le nombre de personnes concernées par l'essai
|
22
|
210
|
1000
|
4500
|
1000 à 4000
|
0 à 1000
|
0.05
|
|
Les résultats de l'analyse sont publiés dans le rapport annuel annuel.
|
30
|
286
|
1000
|
4500
|
1000 à 4000
|
0 à 1000
|
0.05
|
|
Le nombre de personnes concernées par le traitement
|
45
|
430
|
1000
|
4000
|
1000 à 3800
|
0 à 1000
|
0.05
|
|
Le nombre de personnes concernées par le traitement
|
60
|
573
|
1000
|
4000
|
1000 à 3800
|
0 à 1000
|
0.05
|
|
Le nombre de personnes concernées par le traitement
|
75
|
716
|
1000
|
4000
|
1000 à 3800
|
0 à 1000
|
0.05
|
|
Le nombre de points de contrôle doit être identifié.
|
90
|
859
|
1000
|
3500
|
1000 à 3000
|
0 à 1000
|
0.05
|
|
Le nombre de points de contrôle doit être identifié.
|
110
|
1050
|
1000
|
3500
|
1000 à 3000
|
0 à 1000
|
0.05
|
|
Les données de référence sont fournies à l'autorité compétente.
|
160
|
1528
|
1000
|
3500
|
1000 à 3000
|
0 à 1000
|
0.05
|
|
Le nombre d'écoulements est déterminé par la méthode suivante:
|
200
|
1910
|
1000
|
3300
|
1000 à 2600
|
0 à 1000
|
0.05
|
|
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
|
250
|
2387
|
1000
|
3300
|
1000 à 2600
|
0 à 1000
|
0.05
|
|
Le nombre de points de contrôle est le nombre de points de contrôle.
|
300
|
2865
|
1000
|
3300
|
1000 à 2600
|
0 à 1000
|
0.05
|
|
Le nombre de personnes concernées par le traitement
|
30
|
191
|
1500
|
5000
|
1500 à 5000
|
0 à 1500
|
0.05
|
|
Le nombre de personnes concernées par le traitement
|
45
|
286
|
1500
|
5000
|
1500 à 5000
|
0 à 1500
|
0.05
|
|
Les données de référence doivent être fournies conformément à l'annexe II.
|
60
|
382
|
1500
|
5000
|
1500 à 5000
|
0 à 1500
|
0.05
|
|
Le nombre de personnes concernées par le traitement
|
90
|
573
|
1500
|
5000
|
1500 à 5000
|
0 à 1500
|
0.05
|
|
Les résultats de l'analyse sont publiés dans le rapport annuel annuel.
|
132
|
840
|
1500
|
4500
|
1500 à 4500
|
0 à 1500
|
0.05
|
|
Les résultats de l'analyse sont publiés dans le rapport annuel.
|
160
|
1019
|
1500
|
4500
|
1500 à 4500
|
0 à 1500
|
0.05
|
|
Les données de référence doivent être fournies conformément à l'annexe II.
|
200
|
1273
|
1500
|
4000
|
1500 à 4000
|
0 à 1500
|
0.05
|
|
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:
|
250
|
1592
|
1500
|
4000
|
1500 à 4000
|
0 à 1500
|
0.05
|
|
Le nombre de personnes concernées par l'examen est déterminé par le rapport de référence.
|
300
|
1910
|
1500
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
|
Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'évolution de la situation.
|
315
|
2005
|
1500
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
|
Le nombre de personnes concernées par l'essai est déterminé en fonction de l'échantillon.
|
350
|
2228
|
1500
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
|
Le nombre de points de contrôle est le suivant:
|
400
|
2546
|
1500
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
|
Les données de référence doivent être fournies conformément à l'annexe II.
|
450
|
2865
|
1500
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
|
Les données de référence sont fournies à l'autorité compétente.
|
500
|
3183
|
1500
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
|
Le nombre d'heures de travail est déterminé en fonction de la période de travail.
|
560
|
3565
|
1800
|
3800
|
1500 à 3800
|
0 à 1500
|
0.05
|
Prend en charge des services personnalisés: la plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation spéciales à l'environnement peuvent être personnalisées en fonction des exigences.
8. Livraison et service après-vente
Services de livraison
1) Modèles standard: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).
2) Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).
3) Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.
Assistance après-vente
1) Engagement de garantie:Garantie d'un an sur les composants de base (dynamomètre, flange de couple), maintenance à vie; services de dépannage et de réparation gratuits pendant la période de garantie, à l'exclusion des dommages causés par erreur humaine.
2) Assistance technique:Service bilingue 24 heures sur 24, 7 jours sur 7 (anglais et chinois), temps de réponse ≤ 4 heures
3) Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);3 jours de formation professionnelle gratuite en exploitation seront dispensés (travail des équipements, réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.
4) Service à distance: Prend en charge le débogage à distance via l'ordinateur, les mises à niveau du système et les conseils de configuration de la solution modulaire, résolvant rapidement les problèmes techniques pendant l'utilisation et minimisant les pertes de temps d'arrêt.
9. FAQ
Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande en petits lots de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: S'il vous plaît laissez votre e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement 30% T/T dépôt, payer en totalité avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.
