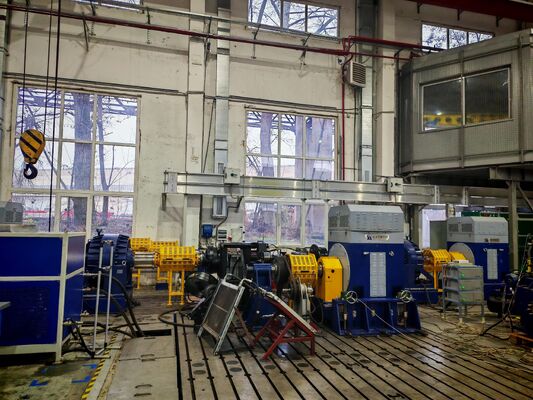

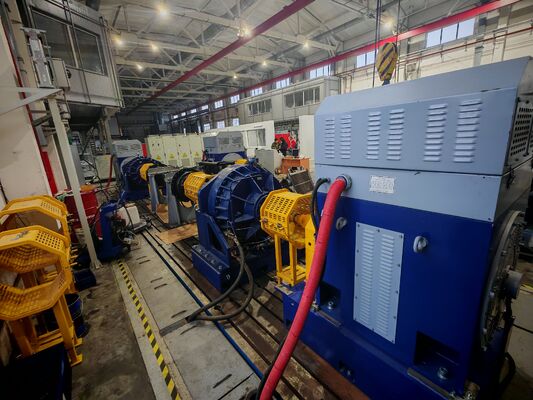

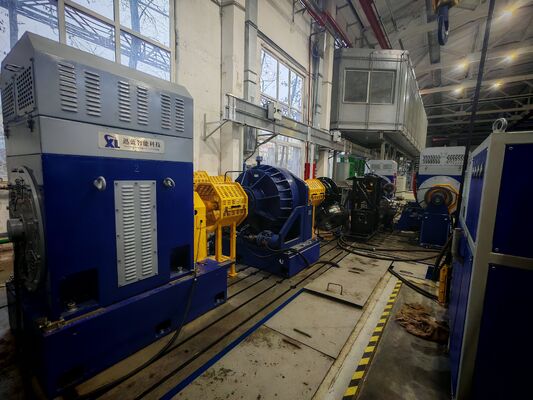

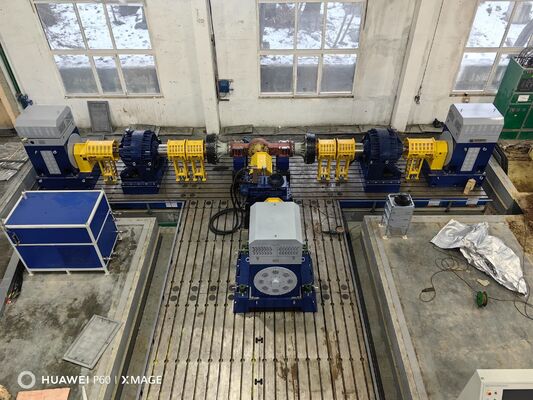

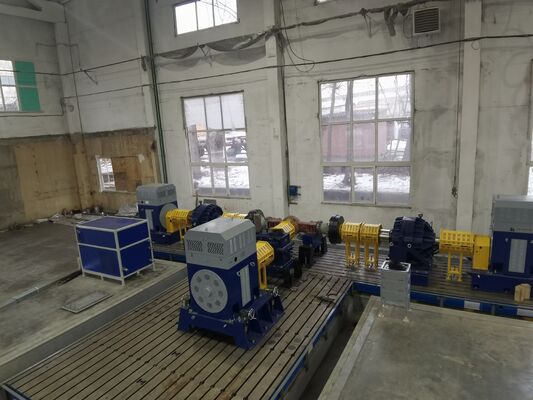

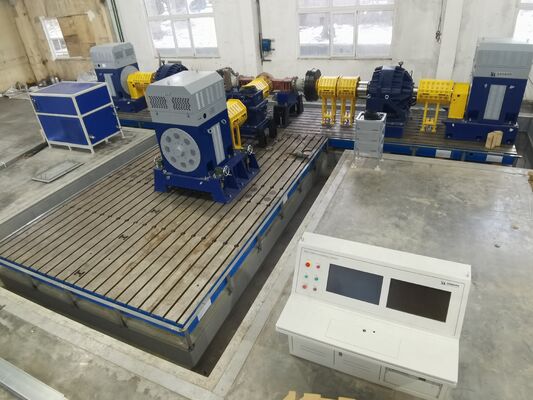

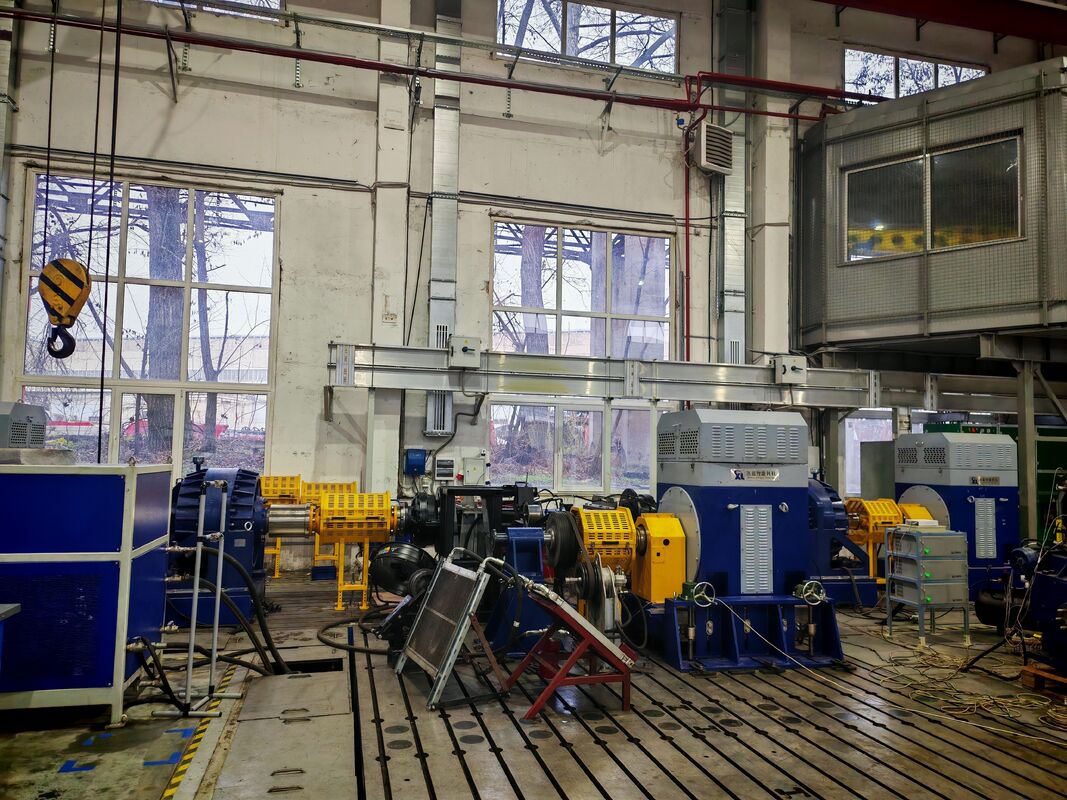

SSCD75-1000-4000 Système de banc d'essai de dynamomètre électrique pour essieu automobile
Résumé des valeurs fondamentales
Le système de banc d'essai SSCD75-1000-4000 pour essieu électrique automobile est équipé d'un onduleur ABB et d'une bride de couple HBM, fournissant une puissance de 75 kW, un couple de 716 Nm et une précision à pleine échelle de 0,2%.Convient pour l'essai des essieux des véhicules utilitaires de taille moyenne et des machines de constructionIl est certifié par CMC, CE, ISO 9001, ISO45001, ISO14001, 92% d'efficacité de rétroaction énergétique,et une plage de puissance / vitesse personnalisableIl représente une solution d'équipement de test transfrontalier rentable.
1.SSCD75-1000-4000 Système de composants de banc d'essai pour dynamomètre électrique à essieu automobile
The SSCD75-1000-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 75kW -class medium-power automotive axles and transmission systemsCe système intègre des modules de base tels qu'un dynamomètre à entraînement à haute puissance, un dynamomètre de charge à haute rigidité, une bride de couple de haute précision et un système de mesure et de contrôle intelligent.Il couvre de manière exhaustive les besoins de la vérification des performances de routine, des essais de durabilité à long terme et une évaluation de la fiabilité dans des conditions de fonctionnement complexes pour les essieux des véhicules utilitaires de taille moyenne, des véhicules particuliers à énergie nouvelle, des véhicules spéciaux légers,et de grandes machines de construction.Il fournit des solutions transfrontalières précises, efficaces et stables pour les améliorations de la R & D sur les essieux de la classe 75 kW, l'inspection de la qualité de la production en série et les tests par des tiers.
| Nom du composant |
Spécifications de base |
Marque |
| Le système de mesure de la vitesse doit être conforme à la norme ISO 7638:2003. |
La puissance: 75 kW; le couple nominal: 716 Nm (à une vitesse nominale de 1000 tr/min); la vitesse nominale: 1000 tr/min, la vitesse maximale: 4000 tr/min;Prend en charge le couple constant / la vitesse constante / la puissance constante / le contrôle de la simulation complexe des conditions routièresTemps de réponse: ≤ 8 ms; indice de protection: IP54 |
- Je ne sais pas. |
| Le système de mesure de la charge doit être conforme à l'annexe II. |
Pour les véhicules à moteur à combustion interne, le régulateur doit être équipé d'un système de freinage de combustion à combustion interne.Système de dissipation de chaleur à refroidissement par air à haut rendement (avec réglage de rétroaction de contrôle de température), précision de régulation de la température ±2°C); indice de protection: IP54 |
- Je ne sais pas. |
| Flanche de couple |
Plage de mesure: 0-1500 Nm; précision: 0,2% de l'échelle complète; résolution de vitesse: 0,1 tr/min; temps de réponse dynamique: ≤1 ms; sortie de signal: 4-20mA analogique / RS485 numérique. |
HBM |
| Système d'onduleur à fréquence variable |
Voltage d' entrée: AC triphasé 380V ± 10%; fréquence: 50-60Hz; technologie de contrôle vectoriel; protection cinq fois supérieure contre le surcourant, la surtension, la surchauffe, la surcharge et le court-circuit;Prend en charge le contrôle optimisé de la rétroaction énergétiqueRating de protection: IP21 |
ABB |
| Système de mesure et de contrôle XLP-1000 |
PC industriel: IPC510; processeur: Intel Core i7, RAM: 64 Go, disque dur: 2 To SSD; logiciel de mesure et de contrôle dédié; prend en charge l'acquisition synchrone multicanal, la visualisation des données,génération de rapports personnalisés, et partage de données à distance; compatible avec la simulation MATLAB/Simulink. |
- Je ne sais pas. |
| Système d'acquisition de données |
Inclut les unités d'acquisition de température / vibration / bruit; plage de température -20 à 300 °C (précision ± 0,3 °C); fréquence de vibration 5 Hz à 20 kHz; plage de mesure du bruit 30 à 130 dB (précision ± 1 dB);prend en charge l'analyse de corrélation des données multidimensionnelles; fréquence d'échantillonnage 1 kHz. |
- Je ne sais pas. |
| Support de montage réglable |
Plage de réglage de la hauteur centrale: 300-650 mm; capacité de charge: ≥1200 kg; erreur de planéité de la surface de montage: ≤0,02 mm/m; structure de positionnement et de verrouillage rapides (précision de verrouillage ±0,01 mm); matériau:Acier au carbone Q235 (traitement de revêtement résistant à la rouille). |
- Je ne sais pas. |
| Plaque en fonte |
Matériau: HT300 (résistance à la traction ≥ 300 MPa); structure à double couche d'absorption des chocs + conception d'amortissement renforcée; erreur de planéité ≤ 0,02 mm/m; traitement de surface résistant à l'usure (dureté HB200-220);les dimensions: 3000 × 2000 × 300 mm |
- Je ne sais pas. |
| Accouplement |
Vitesse admissible ≥ 5000 tr/min; capacité de couple ≥ 1800 Nm; structure de tampon élastique; matériau allié de haute résistance (40CrNiMoA); conception sans entretien (durée de vie ≥ 10000 h). |
- Je ne sais pas. |
| Couverture de protection |
Structure de protection entièrement fermée; hauteur ≥ 2,0 m; système connecté (démarrage-arrêt + freinage d'urgence + alarme sonore et visuelle);un matériau intégré d'absorption acoustique et de réduction du bruit à haut rendement (réduction du bruit ≥ 25dB); fenêtre d'observation résistante aux chocs (épaisseur de verre trempé de 12 mm); classe de protection IP54 |
- Je ne sais pas. |
| Station d'huile de lubrification (à grande échelle) |
pression d'alimentation en huile: 0,3-1,2 MPa; régulation intelligente du débit (plage de réglage: 5-50 L/min); plage de régulation de la température de l'huile: 30-60°C (precision de régulation de la température: ±1°C);équipé d'un système de filtration (precision de filtration: 10 μm), avertissement de niveau d'huile, alarme d'anomalie de température/pression de l'huile et fonction de remplissage automatique de l'huile; capacité du réservoir d'huile: 200 L |
- Je ne sais pas. |
2.SSCD75-1000-4000 Système de banc d'essai pour dynamomètre électrique à essieu automobile Paramètres techniques
| Catégories de paramètres |
Indicateurs techniques |
| Marque du dynamomètre central |
- Je ne sais pas. |
| Puissance nominale du dynamomètre d'entraînement |
75 kW |
| Le couple nominal du dynamomètre d'entraînement |
716 Nm (à une vitesse nominale de 1000 tr/min) |
| Vitesse nominale du dynamomètre de conduite |
Des rouleaux |
| Dynamomètre de conduite vitesse maximale |
Pour les véhicules à moteur |
| Plage de vitesses de couple constant |
Pour les véhicules à moteur à combustion |
| Plage de vitesses de puissance constante |
Pour les véhicules à moteur à combustion |
| Temps de réponse du dynamomètre |
≤ 8 ms |
| Puissance nominale du dynamomètre de charge |
75 kW |
| Le couple nominal du dynamomètre de charge |
716 Nm (à une vitesse nominale de 1000 tr/min) |
| Régulation du couple du dynamomètre de charge |
≤ ± 0,2% de la pleine échelle |
| Portée de la bride de couple |
0 à 1500 Nm |
| Précision de la bride de couple |
00,2% de l'échelle complète |
| Résolution de la vitesse de la bride de couple |
0.1 tours par minute |
| Temps de réponse dynamique de la bride de couple |
≤ 1 ms |
| Plage de réglage de la hauteur centrale du support de montage |
300 à 650 mm |
| Support de charge de support de montage |
≥ 1200 kg |
| Matériau de tôle en fonte |
HT300 (résistance à la traction ≥ 300 MPa) |
| Système d'onduleur à fréquence variable |
ABB |
| Exigences totales de puissance du système |
120 kW |
| Emprise du système |
≤ 12 m2 (longueur × largeur × hauteur: 4,5 m × 2,6 m × 2,8 m) |
| Température ambiante de fonctionnement |
-10 à 45 °C |
| humidité relative |
10% à 85% (sans condensation) |
| Voltage de l'alimentation |
Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande numérique. |
| Poids total du système |
≤3500 kg |
3.SSCD75-1000-4000 Système de banc d'essai dynamomètre électrique à axe automobile Principaux avantages
- Matching précis des performances:Les doubles dynamomètres de 75 kW (716 Nm/1000-4000 tr/min) conviennent aux essais à haute charge des essieux de moyenne puissance, et la dissipation thermique refroidie à l'air (régulation de la température ±2°C) équilibre efficacité et coût,répondant aux besoins des essais à haute intensité.
- Haute précision et grande stabilité:La bride de couple HBM (0,2% de précision à pleine échelle) + les convertisseurs de fréquence ABB disposent d'algorithmes de plage de base optimisés, garantissant des données fiables et fiables.
- Opération et maintenance intelligentes et efficaces:Le système de mesure et de contrôle amélioré prend en charge le partage et la simulation à distance et les composants clés sont sans entretien (durée de vie de l'accouplement ≥10000h).réduire les coûts de main-d'œuvre et de temps d'arrêt.
- Une grande adaptabilité et une protection solide:Le support de montage est réglable de 300 à 650 mm, avec une capacité de charge de ≥1200 kg. Il est doté d'une protection entièrement fermée (IP54) et d'une réduction du bruit de ≥25 dB,le rendre compatible avec une utilisation sûre dans plusieurs scénarios.
- Garantie de service transfrontalier:Entièrement certifié CE/ISO 9001/CU-TR, calendriers de logistique mondiaux clairs, cycle de personnalisation transparent, support technique 24h/24 et 7j/7 + garantie de base d'un an.
4. SSCD75-1000-4000 Système de banc d'essai de dynamomètre électrique pour essieux automobiles
- Véhicules utilitaires et véhicules particuliers à énergie nouvelle:Adapté pour les essais d'essieu de conduite/essieu de direction de camions de taille moyenne, de berlines de milieu à haut de gamme, etc., couvrant la vérification en dimensions complètes de la puissance, de la durabilité, de l'adaptabilité aux températures élevées et basses,et ainsi de suite
- Machines de construction de grande taille:Pour les chargeurs, les pelles et autres scénarios de charge lourde à basse vitesse et de fonctionnement continu, effectuer des essais d'adaptation de la charge, de résistance à la fatigue et de fiabilité dans des conditions de travail extrêmes.
- R & D de pointe et enseignement de la recherche scientifique:Fournit des plates-formes de R&D approfondies pour les entreprises manufacturières et les laboratoires universitaires, prend en charge l'optimisation du véhicule et de l'essieu et la simulation des défauts, est compatible avec les systèmes de simulation,et est adapté à une formation pratique de haut niveau.
- Inspection professionnelle de la qualité et tests effectués par des tiers:Conforme aux normes nationales et industrielles, fournissant des services d'inspection d'usine, d'inspection d'échantillonnage par lots, d'accès au marché et de diagnostic de défaut et générant des rapports fiables et traçables.
5.SSCD75-1000-4000 Système de référence pour le banc d'essai du dynamomètre électrique à essieu automobile
- Le véhicule doit être équipé d'un système de freinage de freinage de freinage de freinage.
- QC/T 534-2020 Indices d'évaluation des essais sur banc pour les essieux de transmission automobiles
- GB/T 23920-2024 Machines de construction - essieux
- JB/T 5929-1991 Méthodes d'essai de fiabilité pour les essieux motopropulseurs des machines de construction
- JB/T 10634-2023 Dynamomètre électrique
6. Système de banc d'essai de dynamomètre électrique à axe automobileModèleListe
| Modèle |
Puissance nominale en kW |
Le couple nominal (Nm) |
Vitesse nominale (rpm) |
Vitesse maximale (rpm) |
Plage de puissance constante (rpm) |
Plage de couple constant (rpm) |
Précision de mesure du couple
(% FS)
|
| Les résultats de l'analyse sont publiés dans le rapport annuel. |
15 |
143 |
1000 |
4500 |
1000 à 4000 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par l'essai |
22 |
210 |
1000 |
4500 |
1000 à 4000 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par l'essai |
30 |
286 |
1000 |
4500 |
1000 à 4000 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par le traitement |
45 |
430 |
1000 |
4000 |
1000 à 3800 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par le traitement |
60 |
573 |
1000 |
4000 |
1000 à 3800 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par le traitement |
75 |
716 |
1000 |
4000 |
1000 à 3800 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre d'émissions de CO2 |
90 |
859 |
1000 |
3500 |
1000 à 3000 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Les données de référence sont fournies à l'autorité compétente de l'État membre. |
110 |
1050 |
1000 |
3500 |
1000 à 3000 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de points de contrôle est le suivant: |
160 |
1528 |
1000 |
3500 |
1000 à 3000 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
200 |
1910 |
1000 |
3300 |
1000 à 2600 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par le traitement est déterminé par le rapport de l'échantillon. |
250 |
2387 |
1000 |
3300 |
1000 à 2600 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de points de contrôle est le suivant: |
300 |
2865 |
1000 |
3300 |
1000 à 2600 |
0 à 1000 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par le traitement |
30 |
191 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre d'exemplaires est le suivant: |
45 |
286 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Les données de référence doivent être fournies conformément à l'annexe II. |
60 |
382 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre d'exemplaires est le suivant: |
90 |
573 |
1500 |
5000 |
1500 à 5000 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Les résultats de l'analyse sont publiés dans le rapport annuel. |
132 |
840 |
1500 |
4500 |
1500 à 4500 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Les résultats de l'analyse sont publiés dans le rapport annuel. |
160 |
1019 |
1500 |
4500 |
1500 à 4500 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Les données sont fournies par les autorités compétentes de l'État membre. |
200 |
1273 |
1500 |
4000 |
1500 à 4000 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre d'épreuves est le suivant: |
250 |
1592 |
1500 |
4000 |
1500 à 4000 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de points de contrôle est le suivant: |
300 |
1910 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'évolution de la situation. |
315 |
2005 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de personnes concernées par l'essai est déterminé en fonction de l'échantillon. |
350 |
2228 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre de points de contact est le nombre de points de contact. |
400 |
2546 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Les données de référence doivent être fournies conformément à l'annexe II. |
450 |
2865 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Les données de référence sont fournies par les autorités compétentes. |
500 |
3183 |
1500 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. |
560 |
3565 |
1800 |
3800 |
1500 à 3800 |
0 à 1500 |
0.05/0.1/0. Je vous en prie.2 |
Prend en charge des services personnalisés: la plage de vitesse, la plage de couple, les fonctions du logiciel de test et les solutions d'adaptation spéciales à l'environnement peuvent être personnalisées en fonction des exigences.
7- Livraison et service après-vente
Services de livraison
1) Modèles standard: Navires dans un délai de 90 jours (y compris les essais préalables à la livraison pour assurer une installation rapide à l'arrivée).
2) Modèles sur mesure: livraison en 90-120 jours, couvrant la logistique internationale et la distribution vers les principales régions du monde, y compris l'Europe, l'Amérique, l'Asie du Sud-Est,et le Moyen-Orient (options de transport maritime / terrestre disponibles), y compris l'emballage sécurisé et le traitement à l'épreuve de l'humidité et de la rouille).
3) Services de soutien: nous fournissons des documents complets de certification CE et ISO ainsi que des certificats d'origine,et un spécialiste dédié à la logistique suivra tout au long du processus pour aider au dédouanement et assurer la livraison en toute sécurité et en temps opportun des gros équipements sur le site.
Assistance après-vente
1) Engagement de garantie:Garantie d'un an sur les composants de base (dynamomètre, flange de couple), maintenance à vie; services de dépannage et de réparation gratuits pendant la période de garantie, à l'exclusion des dommages causés par erreur humaine.
2) Assistance technique:Service bilingue 24 heures sur 24, 7 jours sur 7 (anglais et chinois), temps de réponse ≤ 4 heures
3) Services d'installation, de mise en service et de formation: L'utilisateur est responsable de l'installation de base sur place. Seelong enverra deux techniciens professionnels pour fournir des conseils sur place (y compris le positionnement et l'étalonnage des équipements,et les spécifications de raccordement de pipeline/ligne); la mise en service de l'équipement sera entièrement assurée par nous (y compris les essais d'allumage, l'étalonnage des paramètres et les essais de liaison du système);Une formation professionnelle gratuite de 3 jours sera dispensée (travail de l'équipement), réglages de paramètres, maintenance quotidienne et dépannage) pour s'assurer que les opérateurs sont compétents dans l'utilisation des équipements à grande échelle.
4) Service à distance: Prend en charge le débogage à distance via l'ordinateur, les mises à niveau du système et les conseils de configuration de la solution modulaire, résolvant rapidement les problèmes techniques pendant l'utilisation et minimisant les pertes de temps d'arrêt.
8.Questions fréquentes
Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: Veuillez laisser votre adresse e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement 30% T/T dépôt, payer en totalité avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.
