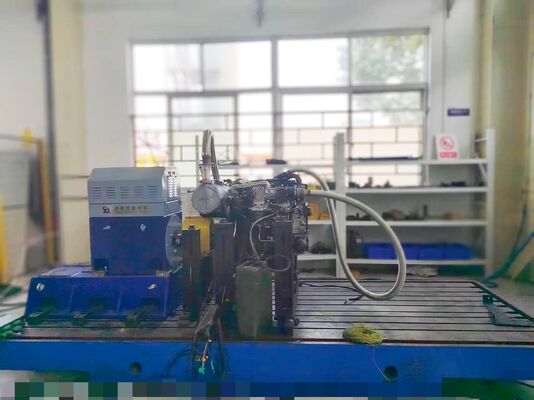

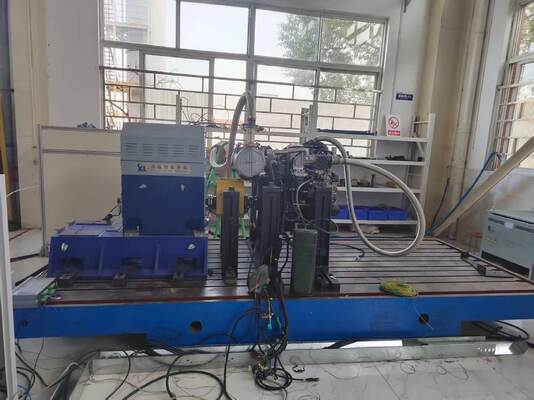

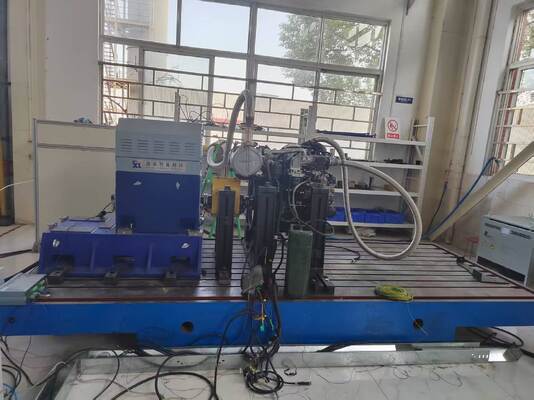

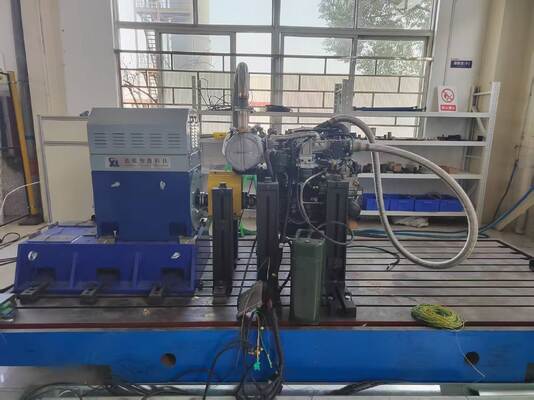

SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW

SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW

1.SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW Résumé

Le système de banc d'essai du dynamomètre électrique du moteur diesel SSCD250-1500-4000 de 250 kW utilise un dynamomètre électrique à courant alternatif de grande puissance comme unité de test principale,associé à un système d'onduleur de convertisseur de fréquence actif à quatre quadrants importé pour obtenir une rétroaction énergétique efficace vers le réseauLe système utilise le système de mesure et de contrôle Xunlan XLE1000 comme noyau de commande.compléter automatiquement les différents cycles d'essai requis par la réglementation et les paramètres définis par l'utilisateur. Il intègre parfaitement des équipements auxiliaires externes tels que des compteurs de consommation de carburant transitoires, des dispositifs de contrôle de température et des compteurs de fumée.Il capture en temps réel divers paramètres de fonctionnement du moteur., et génère des rapports d'essais normalisés après traitement par un logiciel professionnel.caractéristiques d'émission, et la fiabilité.

2.Le système de détection de la pollution par le gaz est utilisé pour la détection des gaz.Dynamomètre électrique Paramètres techniques

3.SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW Norme de références

Ce système est strictement conforme aux normes nationales obligatoires et recommandées pour assurer l'autorité et l'universalité des résultats des essais.

1) GB17691-2018 "Limites d'émission et méthodes de mesure des polluants provenant des véhicules diesel lourds":Norme nationale obligatoire spécifiquement formulée pour les essais d'émissions des moteurs diesel afin de garantir que les résultats des essais sont conformes aux réglementations environnementales.

2) GB/T 18297-2024 "Méthodes d'essai pour les performances des moteurs d'automobile": norme nationale recommandée applicable à tous les types de moteurs d'automobile (y compris les moteurs diesel et à essence),qui standardise les procédures et les méthodes d'essai des performances.

3) GB/T 17692-2024 "Méthode d'essai pour la puissance nette des moteurs automobiles et des moteurs d'entraînement":une norme nationale recommandée qui précise les exigences techniques et les méthodes de calcul pour l'essai de la puissance nette des moteurs.

4) GB/T 19055-2024 "Méthodes d'essai pour la fiabilité des moteurs d'automobile": norme nationale recommandée qui fournit des spécifications d'essai unifiées et une base d'évaluation pour les essais de fiabilité des moteurs.

4.SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW Le secteur privéLes avantages

1) Haute précision du dynamomètre:Équipé d'un capteur de couple de haute précision de 0,05% FS de la marque allemande HBM et couplé au module de compensation de couple prédictif du système de conversion de fréquence ABB ACS880,il atteint une fluctuation de vitesse ultra-faible de ±0.02% dans la plage de couple constant de 0 à 1500 tr/min, capturant avec précision les caractéristiques de couple élevé du moteur à basse vitesse et répondant aux besoins d'essai de précision des équipements lourds;

2) Large adaptabilité aux conditions de fonctionnement:Prend en charge une large plage de vitesses d'essai de 1500 à 4000 tr/min, couvrant toutes les conditions de fonctionnement de couple et de puissance constants,et peut simuler des conditions de fonctionnement complexes telles que des changements soudains de charge et des changements de charge continus, s'adaptant aux exigences d'essai à l'état d'équilibre, transitoire et dynamique des moteurs diesel de grande cylindrée de 250 kW.

3) Bénéfices significatifs en matière d'économie d'énergie:La topologie de rétroaction énergétique, qui adopte un filtre LC en trois étapes + conception de partage de courant parallèle IGBT, a un rendement de rétroaction énergétique allant jusqu'à 98,7%,une réduction de la consommation d'énergie de plus de 30% par rapport aux équipements dynamométriques traditionnels, permettant d'économiser plus de 850 000 kWh d'énergie d'essai par an et de réduire considérablement les coûts d'exploitation à long terme.

4) Le système est stable et fiable:Il intègre le système de mesure et de contrôle de haute précision Seelong XLE1000 avec un module d'acquisition de données multidimensionnelle pour surveiller les paramètres clés tels que la température du moteur, la pression, le couple,Il dispose de fonctions de diagnostic automatique des défauts, d'alarme et de protection d'urgence pour assurer le fonctionnement stable de l'équipement sous une charge élevée à long terme.

5) Très compatible et adaptable:Il est conforme à de multiples normes nationales de base et peut être adapté aux moteurs diesel de classe 250 kW de différentes marques et modèles.caractéristiques d'émission, fiabilité et durabilité, et répond de manière flexible aux besoins de différents scénarios tels que la R&D, la production et les essais.

5.SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW Domaines d'application

1) R & D pour véhicules utilitaires lourds:Optimisation des performances de puissance et contrôle des émissions des moteurs diesel pour camions lourds,bus et autres véhicules utilitaires pour répondre aux exigences de la réglementation environnementale de la Chine VI et supérieure, et de fournir un support de données pour la correspondance moteur et véhicule;

2) Vérification des machines de construction:Adapté aux moteurs diesel utilisés dans les machines de construction telles que les excavatrices, les chargeuses et les grues, la fiabilité, la durabilité,la stabilité de la puissance et de la puissance de sortie sont vérifiées en simulant des changements soudains de charge et un fonctionnement continu à forte charge dans des conditions de travail difficiles.

3) Épreuves de puissance navale:Simulation de la charge variable et des conditions de fonctionnement continu pendant la navigation des navires, test de l'efficacité de la propulsion, économie de carburant,les performances en matière d'émissions et la stabilité opérationnelle à long terme des moteurs diesel marins;, fournissant une base pour l'optimisation des systèmes d'énergie marine;

4) Évaluation du groupe électrogène:Utilisé pour tester les performances de puissance des groupes électrogènes diesel, en se concentrant sur l'évaluation de la stabilité de tension, de la stabilité de fréquence et de la capacité d'alimentation en continu sous charge,pour assurer le fonctionnement fiable des systèmes de production d'énergie d'urgence et des sources d'alimentation de secours industrielles;

5) Épreuves de réparation et de reconfection:pour les moteurs diesel de la classe 250 kW qui ont été réparés ou remaniés, a comprehensive performance re-inspection and quality rating are conducted to ensure that the power performance and emission indicators of the repaired engines meet the relevant standards and requirements, garantissant ainsi la qualité des produits remaniés.

6.SSCD250-1500-4000 Système de banc d'essai du dynamomètre électrique du moteur diesel de 250 kW Liste des modèles
