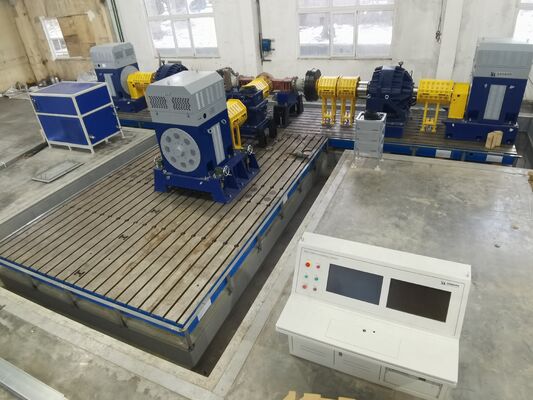

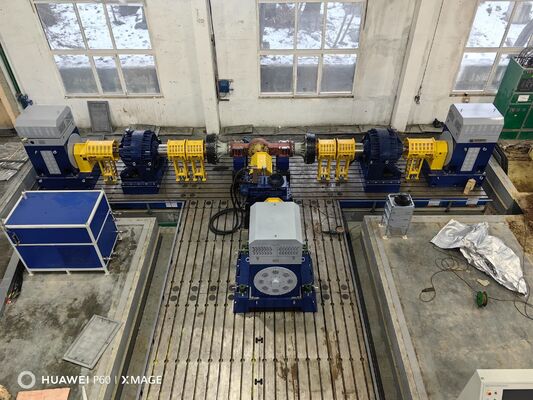

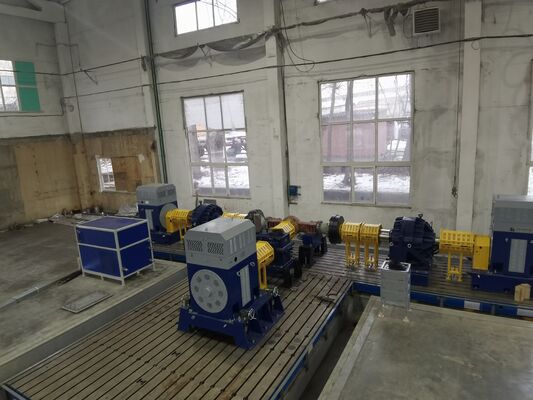

SSCD560-1800-4000 560kW 0,15% Système de banc d'essai de dynamomètre électrique pour l'essai d'essieux et de transmissions de véhicules avec précision de mesure

Système de banc d'essai SSCD560-1800-4000 pour le dynamomètre électrique à essieu du véhicule

1.Le nombre de personnes concernées par l'examen est le suivant:VéhiculeDescription du composant du système de banc d'essai du dynamomètre électrique d'essieu

Le SSCD560-1800-4000VéhiculeAxle Electric Dynamometer Test Bench System est une plate-forme complète de test de performance de premier ordre conçue spécifiquement pour tester les ultra-hautes puissances de la classe 560 kWVéhiculece système intègre des modules de base tels qu'un dynamomètre à entraînement de grande puissance, un dynamomètre de charge de grande capacité, une bride de couple de très haute précision,un système intelligent de mesure et de contrôle, et un simulateur de batterie de haute puissance. Il couvre de manière exhaustive la vérification des performances extrêmes, les tests de durabilité à très long terme,les besoins d'évaluation de la fiabilité des essieux pour les véhicules utilitaires ultra-lourds et les conditions extrêmes, des véhicules militaires spéciaux et de grandes machines d'ingénierie, fournissant une solution complète et de haute précision pour l'innovation en R & D sur les essieux ultra-hauts et les essais de production haut de gamme.

2.Le nombre de personnes concernées par l'examen est le suivant:VéhiculeParamètres techniques du système de banc d'essai du dynamomètre électrique d'essieu

3.Le nombre de personnes concernées par l'examen est le suivant:VéhiculeSystème de banc d'essai de dynamomètre électrique à axe Principaux avantages

1) Deux dynamomètres à haute puissance électrique fonctionnent ensemble pour couvrir toutes les conditions de fonctionnement extrêmes:Équipé de deux dynamomètres SSCD560-1800-4000 pour l'entraînement et la charge, chaque unité a une puissance nominale de 560 kW, un couple de 2970 Nm, une vitesse nominale de 1800 tours par minute et une vitesse maximale de 4000 tours par minute.Il peut simuler avec précision les caractéristiques de conduite et de charge des véhicules ultra-lourds dans des conditions de fonctionnement extrêmes telles que l'escalade de pistes escarpéesIl couvre de manière exhaustive les essais de performance en pleine condition des véhicules utilitaires ultra-lourds, des véhicules militaires spéciaux,et grands essieux de machines d'ingénierie, et convient à une vérification rigoureuse de la réponse telle que l'impact instantané d'un couple élevé et le changement de vitesse à grande vitesse dans des conditions routières extrêmes.

2) Un système de mesure de précision de premier ordre avec une précision de données de pointe:Utilisation de la bride de couple de haute précision de pointe de HBM avec une précision de 0,08% FS, une résolution de vitesse de 0,01 tr/min et une réponse dynamique de ≤0,5 ms;associé à l'analyseur de puissance phare de Seelong avec une précision de base ≤00,01%, combiné à un système d'acquisition de données multidimensionnel à très haute précision (précision de température ± 0,2°C, couverture de fréquence de vibration 2Hz-30kHz),permettant une acquisition précise au niveau des microsecondes et une analyse intelligente approfondie des paramètres clés tels que le couple, la puissance, la température, les vibrations, la pression et la tension.

3) Conception d'un système ultra-stable avec une extrême compatibilité:Les systèmes d'onduleurs Siemens utilisent une technologie de contrôle vectoriel de pointe, dotée de cinq couches de protection de sécurité, et sont compatibles avec une large tension d'entrée de 380V à 500V,maintenir un fonctionnement stable même sous des charges de grande puissance; le simulateur de batterie prend en charge une tension de sortie ultra large de 50 à 2000 V et un courant ultra élevé d'≥1500 A, est compatible avec 12 types de modèles de batteries (y compris les modèles de batteries spéciales),avec une efficacité de rétroaction énergétique ≥ 94%, répondant aux besoins de correspondance de puissance des essieux à ultra-haute puissance et de divers systèmes de transmission spéciaux tout en maximisant les économies d'énergie et la réduction de la consommation.

4) Conception de structures lourdes, assurant à la fois sécurité et stabilité:Le support de montage réglable a une hauteur centrale réglable ultra large de 350-800 mm, ce qui augmente la capacité de charge à ≥ 2000 kg, et l'erreur de planéité de la surface de montage est ≤ 0,01 mm/m;La plaque de fonte HT450 à très haute résistance, combinée à une structure d'absorption des chocs multicouches en nid d'abeille et à une conception de réduction du bruit par amortissement,contrecarre efficacement les fortes vibrations générées par les essais à vitesse ultra-haute et à couple ultra-haute; le couvercle de protection à l'épreuve de l'explosion et de la pression entièrement fermé est doté de matériaux d'absorption sonore et de réduction du bruit de première qualité,qui fonctionnent conjointement avec le système pour obtenir une triple protection de sécurité, en tenant compte des besoins en matière de sécurité ultime, de réduction efficace du bruit et de dissipation thermique.

5) Configuration phare pour une mesure et un contrôle intelligents, un fonctionnement efficace et intelligent:Le système de mesure et de contrôle XLP-1000 est équipé d'un ordinateur industriel Xeon (mémoire 128G + SSD 4T) et d'un logiciel dédié prenant en charge l'acquisition synchrone multicanal,Visualisation de données 3D, analyse des données assistée par l'IA et génération de rapports personnalisés; la station de lubrification dispose d'une régulation intelligente du débit en boucle fermée, de surveillance de la qualité de l'huile,plusieurs fonctions d'alerte précoce et de protection automatique, et la conception de refroidissement indépendant à quatre boucles du refroidisseur est adaptée avec précision aux besoins de refroidissement de chaque module central,Réduire considérablement l'intervention manuelle et réaliser des processus d'essai intelligents et efficaces.

4.Le nombre de personnes concernées par l'examen est le suivant:Véhicule UnexleEélectriqueDdébitmètreTestB. PourenchSYstem Application du projetUneraison

1) Champ d'essieu des véhicules utilitaires ultra lourds:applicable à la puissance de sortie finale, à la transmission à couple ultra-haute, à l'efficacité de transmission,et d'essais de durabilité à très long terme des essieux de véhicules utilitaires ultra lourds tels que les camions tracteurs ultra lourds, les gros camions miniers et les remorques ultra-longues, comprenant la vérification des performances élevées et les essais en usine de divers essieux tels que les essieux de traction ultra-lourds, les essieux de direction renforcés,et essieux de support pour véhicules lourds.

2) Domaine spécial des véhicules haut de gamme:essais spécialisés d'essieux pour des véhicules spéciaux haut de gamme tels que des véhicules militaires spéciaux, des véhicules de sauvetage d'ingénierie à grande échelle et des supergrandes pelles,répondant aux exigences d'évaluation de la fiabilité et de la stabilité sous un couple ultra-haute, une durée de travail extrêmement longue et des conditions de travail extrêmement complexes, et s'adapter à la vérification des limites de performance dans des environnements de travail difficiles.

3) R & D et innovation dans les axes haut de gamme:Nous fournissons aux principales entreprises d'essieux et aux instituts de recherche nationaux des plateformes de R&D et de test de haute performance,soutenir des solutions d'essai personnalisées haut de gamme telles que l'innovation structurelle des essieux à ultra-haute puissance, l'optimisation et l'appariement des systèmes de transmission, ainsi que la R & D sur les technologies d'économie d'énergie et d'amélioration de la puissance, et aider la technologie des essieux à atteindre le niveau avancé international.

4) Champ d'essais haut de gamme autorisé:We meet national and top international testing standards and provide high-standard compliance testing services for ultra-high power axle products to national authoritative quality inspection agencies and international certification bodies, couvrant toutes les dimensions des essais haut de gamme, y compris la performance en matière de sécurité, la performance environnementale, la durabilité extrême et l'adaptabilité aux conditions de travail extrêmes.

5.Le nombre de personnes concernées par l'examen est le suivant:VéhiculeNorme de référence pour le système de banc d'essai du dynamomètre électrique d'essieus

Le véhicule doit être équipé d'un système de freinage de freinage de freinage de freinage.
QC/T 534-2020 Indices d'évaluation des essais sur banc pour les essieux de transmission automobiles
GB/T 23920-2024 Machines de construction - essieux
JB/T 5929-1991 “Méthodes d'essai de fiabilité pour les essieux motopropulseurs des machines de construction”
JB/T 10634-2023 Dynamomètre électrique

6. Système de banc d'essai de dynamomètre électrique à axe automobileModèleListe

7- Livraison et service après-vente

Délivery

Les modèles standard sont expédiés dans un délai de 90 jours, tandis que les modèles personnalisés sont expédiés dans un délai de 120 à 150 jours (y compris la logistique internationale et l'assistance au dédouanement).La livraison comprend un ensemble complet d'équipements, instructions d'installation, manuel d'utilisation, certificat d'étalonnage, liste des pièces de rechange et autres documents complets.

Service après-vente

1) Service de garantie: les composants de base (dynamomètre, flange de couple, système de convertisseur de fréquence) sont garantis pendant 1 an,et les composants défectueux seront réparés ou remplacés gratuitement pendant la période de garantie.

2) Assistance technique: une assistance technique bilingue à vie (chinois et anglais) est fournie, avec un temps de réponse de ≤ 4 heures; débogage à distance (en informatique),Guide de la configuration de la solution modulaire, et les réponses en ligne aux questions techniques sont prises en charge.

3) Services de formation: Nous fournissons 2 jours de formation gratuite sur le site, couvrant l'installation de l'équipement, les paramètres, les tests des conditions de fonctionnement, l'analyse des données et la maintenance quotidienne,pour s'assurer que les utilisateurs maîtrisent le fonctionnement du système.

8.Questions fréquentes

Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: Veuillez laisser votre adresse e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement 30% T/T dépôt, payer en totalité avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.

9- Nos certificats.
