Banc d'essai dynamométrique électrique pour moteur de véhicule à énergie nouvelle SSCD315-1500/3800 315KW

3.SSCD315-1500/3800 315 kW moteur de véhicule à énergie nouvelleBanque d'essai du dynamomètreSystème Principaux avantages

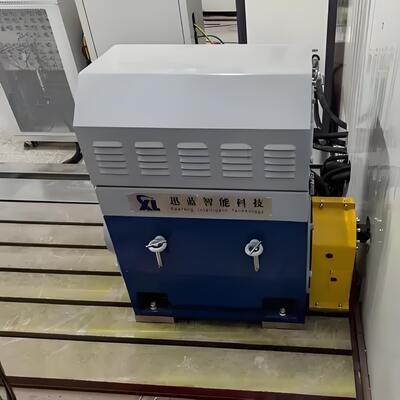

1) LePuissance élevée avec adaptation précise: Le dynamomètre de base a une puissance nominale de 315 kW, une plage de couple de 0 à 3000 Nm, une vitesse maximale de 3800 tr/min et une plage de puissance constante de 1500 à 3800 tr/min. It is precisely matched to the full load and extreme working condition testing requirements of mid-range high power motors in medium and heavy-duty commercial vehicles and medium-sized construction machineryIl est compatible avec les produits à moteur avec des caractéristiques de vitesse multiples, ce qui rend l'adaptabilité plus ciblée.

2) LePrécision de mesure de pointe dans l'industrie: équipé d'un capteur de couple HBM de haute précision (d'une précision de 0,15% FS) et d'un analyseur de puissance Seelong WT3006 (d'une précision de base de 0,03%), ainsi que d'un module d'acquisition de données à haute vitesse de 10 kHz,il permet de capturer avec précision les paramètres clés tels que le couple, puissance, température et vibration, avec un taux d'erreur de données inférieur à 0,3%, répondant à des normes d'essai de haute précision.

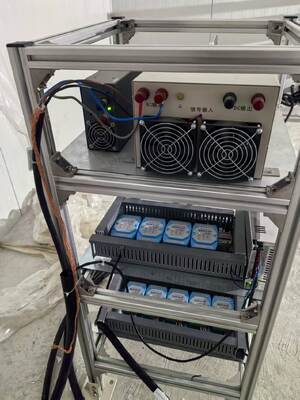

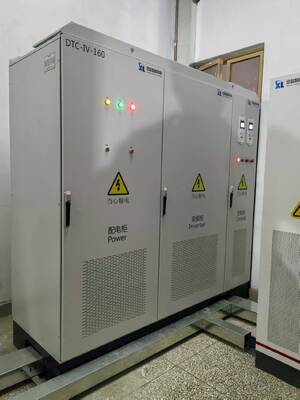

3) Les produitsLe système offre une évolu­tion flexible: le simulateur de batterie prend en charge une large tension de sortie de 36-1200V et 8 types de modèles de batterie (y compris les batteries à l'état solide émergentes), avec un courant de pointe de 1000A,adapté à divers systèmes d'alimentation de moteurs de haute puissance de milieu de gamme; le système d'onduleur à fréquence variable intelligent Siemens est compatible avec une large tension d'entrée de 380 V à 480 V,et atteint une réponse dynamique et un ajustement rapide basé sur la technologie de contrôle vectoriel, affichant une excellente stabilité opérationnelle et des capacités anti-interférences, et ses modules fonctionnels peuvent être élargis en fonction des exigences d'essai.

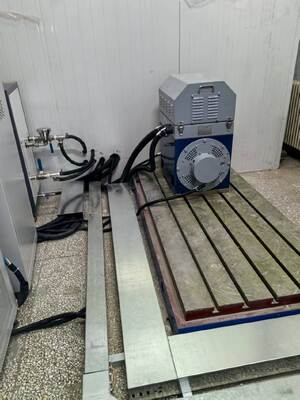

4) Les produitsConception structurelle fiable et durable: Tous les composants de base ont été soumis à une vérification à long terme dans des conditions de puissance moyenne et élevée.HT350 Plateformes en fonte haute résistance, et les amortisseurs composites peuvent être équipés pour supprimer efficacement les interférences vibratoires pendant les essais et assurer un fonctionnement stable à long terme de l'équipement.La conception modulaire prend en charge l'expansion fonctionnelle et la modification personnalisée, rendant l'entretien plus pratique.

4. Moteur de véhicule à énergie nouvelle SSCD315-1500/3800 315KWBanque d'essai de dynamomètre électriqueSystème Domaines d'application

5. Moteur de véhicule à énergie nouvelle SSCD315-1500/3800 315KWBanque d'essai de dynamomètre électriqueSystème Norme de références

Normes nationales

• Le nombre d'unités utilisées est déterminé par la méthode suivante:Système d'entraînement du moteur pour véhicules électriques - Partie 1: Spécification",
• Le système d'entraînement du moteur des véhicules électriques doit être conforme à la norme GB/T 18488.2-2015 "Système d'entraînement du moteur des véhicules électriques - Partie 2: Méthodes d'essai".
• GB/T 755-2019 "Machines électriques rotatives - notation et performances",
• Le numéro d'immatriculation est le numéro d'immatriculation de l'appareil.Métodes d'essai de fiabilité du système de propulsion du moteur pour véhicules électriquesJe suis désolé.

Normes internationales

• ISO 15084-1:2017 Véhicules routiers - Systèmes d'entraînement électriques - Partie 1: Interfaces électriques
• IEC 60034-1:2017 Machines électriques rotatives - Partie 1: qualités et performances,
• ISO 6469-5:2022 Véhicules électriques - Exigences de sécurité - Partie 5: Systèmes de puissance.

Normes spécifiques aux composants

• Le capteur de couple HBM T40FM est conforme à la norme d'étalonnage ISO 16613:2013.
• Le système d'onduleur à fréquence variable Siemens est conforme à la norme de sécurité IEC 61800-5-1 et à la norme IEC 61800-2 relative au système d'entraînement électrique réglable,
• L'analyseur de puissance est conforme à la norme de précision IEC 62053-22.

6Liste des modèles du système de banc d'essai du moteur électrique du véhicule à énergie nouvelle

7.Livraison et service après-vente

Livraison

Les modèles standard sont expédiés dans un délai de 90 jours, tandis que les modèles personnalisés sont expédiés dans un délai de 120 à 150 jours (y compris la logistique internationale et l'assistance au dédouanement).La livraison comprend un ensemble complet d'équipements, instructions d'installation, manuel d'utilisation, certificat d'étalonnage, liste des pièces de rechange et autres documents complets.

Service après-vente

1) Service de garantie: Les composants de base (dynamomètre, bride de couple, système d'onduleur à fréquence variable) sont garantis pendant 1 an, et les pièces défectueuses seront réparées ou remplacées gratuitement pendant la période de garantie.

2) Assistance technique: un support technique bilingue (chinois et anglais) à vie est fourni, avec un temps de réponse inférieur ou égal à 4 heures; débogage à distance (informatique),Guide de la configuration de la solution modulaire, et les réponses en ligne aux questions techniques sont prises en charge.


3) Services de formation: Nous fournissons 2 jours de formation gratuite sur place, couvrant l'installation de l'équipement, les paramètres, les tests de fonctionnement, l'analyse des données et la maintenance quotidienne,pour s'assurer que les utilisateurs maîtrisent le fonctionnement du système.
