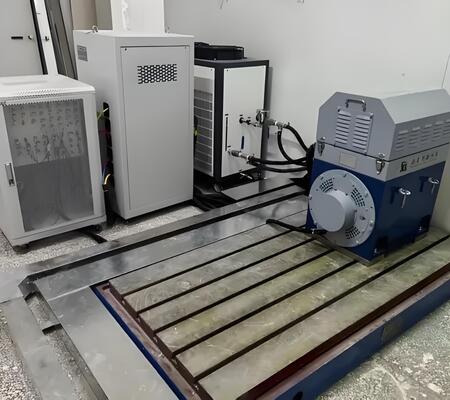

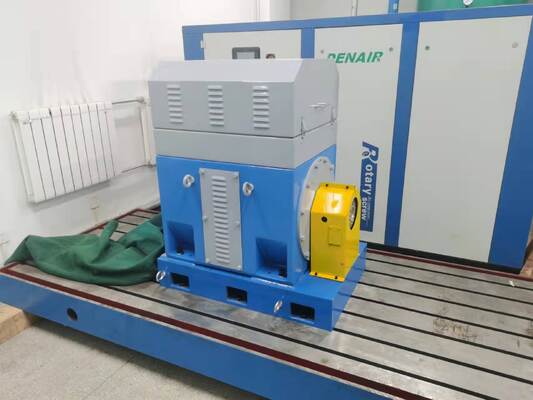

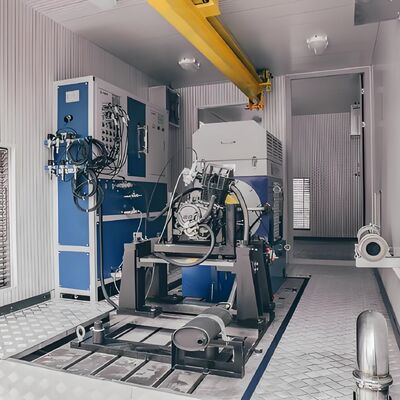

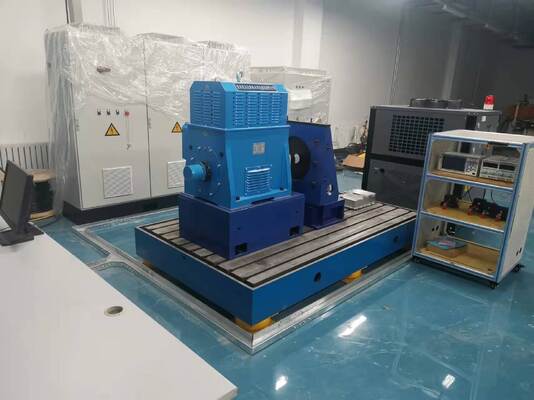

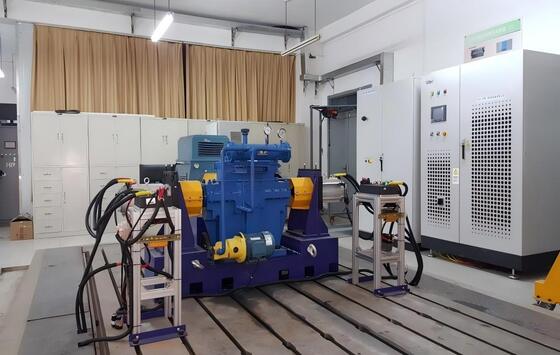

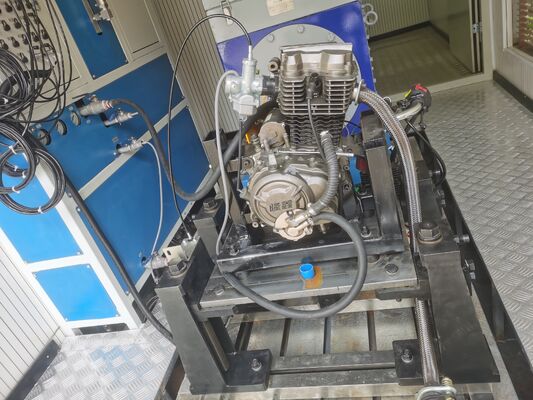

Banc d'essai dynamométrique pour moteur de véhicule à énergie nouvelle SSCD450-1500/3800 450KW

3.SSCD450-1500/3800 banc d'essai de dynamomètre du moteur du véhicule à énergie nouvelle de 450 kWSystème Le noyauLe secteur privéLes avantages

1) Puissance élevée et correspondance précise: puissance nominale de 450 kW, couple de pointe de 2865 Nm et vitesse maximale de 3800 tr/min,couvrant parfaitement les prescriptions d'essai des moteurs d'entraînement des véhicules utilitaires à énergie nouvelle et des véhicules lourdsLa plage de puissance constante couvre toute la plage de fonctionnement à grande vitesse, correspondant aux caractéristiques de fonctionnement réelles du moteur.

2) Précision de mesure extrêmement élevée: Il adopte le capteur de couple de haute précision HBM T40FM (0,15% FS) et l'analyseur de puissance Seelong WT6000 (0,02% de précision de base),et est équipé d'un système d'acquisition de données à grande vitesse de 1000 Hz pour assurer la capture précise des paramètres clés tels que le couple, puissance, température et vibration, avec des erreurs de données bien inférieures aux normes de l'industrie.

3) Compatibilité dans tous les scénarios: le simulateur de batterie prend en charge 8 modèles de batterie traditionnels et nouveaux, une tension de sortie large de 30 à 1500 V, un courant de pointe de 1200 A et est compatible avec des moteurs de différents niveaux de tension;le système de conversion de fréquence ABB est compatible avec une tension d'entrée large de 380 V±15%, s'adapte aux différents environnements du réseau électrique dans le monde entier et a une plus grande stabilité.

4) personnalisation flexible et stabilité élevéeLe système intègre des fonctions de base telles que la mesure et le contrôle, l'analyse et le stockage des données.Le support a une plage de réglage de 250-600 mm pour accueillir divers modèles de moteursLa combinaison de la plaque de fonte HT350 et de l'amortisseur d'amortissement composite supprime efficacement les vibrations pendant le fonctionnement à grande vitesse, assurant la stabilité des données d'essai.

5) Opération intelligente et efficace: Le logiciel de mesure et de contrôle XLP-2000 prend en charge l'édition personnalisée des processus de test, la visualisation des données en temps réel et la génération automatique de rapports.Il améliore considérablement l'efficacité des tests.; l'interface d'exploitation bilingue en chinois et en anglais est adaptée aux besoins des utilisateurs internationaux.

4.SSCD450-1500/3800 Moteur de véhicule à énergie nouvelle de 450 kWBanque d'essai du dynamomètreApplication du systèmeZones

1) domaine des véhicules à énergie nouvelle: nous nous concentrons sur les essais de performances des moteurs d'entraînement pour les véhicules utilitaires à énergie nouvelle (bus, véhicules logistiques, camions lourds) et les véhicules particuliers haut de gamme, y compris la vérification de la puissance,caractéristiques du couple, l'analyse de l'efficacité, les essais de durabilité, les essais de réponse dynamique, etc., pour répondre aux besoins de soutien des batteries au lithium ternaire, au phosphate de fer de lithium et aux batteries à l'état solide.

2) Industrie du moteur: fournir aux fabricants de moteurs des tests d'usine, des tests de type et une vérification de fiabilité pour les moteurs à entraînement à énergie nouvelle de 450 kW et moins,aider à contrôler la qualité des produits et à optimiser les performances.

3) Institutions de recherche et d'essais: Fournir des plateformes de recherche et d'essais moteurs de haute puissance pour les universités, les instituts de recherche et les laboratoires de test tiers, soutenir des solutions de test personnalisées,et répondre aux besoins de la recherche et du développement de nouvelles technologies, certification de conformité à la norme, etc.

4) Le domaine des véhicules spéciaux: adapté à des essais spéciaux de moteurs d'entraînement auxiliaires pour les machines de construction à énergie nouvelle, les navires à énergie nouvelle et le transport ferroviaire,Capables de résister à des charges élevées et à un fonctionnement continu à long terme, et répondant aux exigences strictes d'essais des scénarios spéciaux.

5.SSCD450-1500/3800 Moteur de véhicule à énergie nouvelle de 450 kWBanque d'essai du dynamomètreSystèmeRéférences Sles tortues de mer

Normes nationales

• Le nombre d'unités utilisées est déterminé par la méthode suivante:Système d'entraînement du moteur pour véhicules électriques - Partie 1: Spécification",
• Le système d'entraînement du moteur des véhicules électriques doit être conforme à la norme GB/T 18488.2-2015 "Système d'entraînement du moteur des véhicules électriques - Partie 2: Méthodes d'essai".
• GB/T 755-2019 "Machines électriques rotatives - notation et performances",
• Le numéro d'immatriculation est le numéro d'immatriculation de l'appareil.Métodes d'essai de fiabilité du système de propulsion du moteur pour véhicules électriquesJe suis désolé.

Normes internationales

• ISO 15084-1:2017 Véhicules routiers - Systèmes d'entraînement électriques - Partie 1: Interfaces électriques
• IEC 60034-1:2017 Machines électriques rotatives - Partie 1: qualités et performances,
• ISO 6469-5:2022 Véhicules électriques - Exigences de sécurité - Partie 5: Systèmes de puissance.

Normes spécifiques aux composants

• Le capteur de couple HBM T40FM est conforme à la norme d'étalonnage ISO 16613:2013.
• Le système d'onduleur à fréquence variable Siemens est conforme à la norme de sécurité IEC 61800-5-1 et à la norme IEC 61800-2 relative au système d'entraînement électrique réglable,
• L'analyseur de puissance est conforme à la norme de précision IEC 62053-22.

6Liste des modèles du système de banc d'essai du moteur électrique du véhicule à énergie nouvelle

7. Livraison et service après-vente

Livraison

Les modèles standard sont expédiés dans un délai de 90 jours, tandis que les modèles personnalisés sont expédiés dans un délai de 120 à 150 jours (y compris la logistique internationale et l'assistance au dédouanement).La livraison comprend un ensemble complet d'équipements, instructions d'installation, manuel d'utilisation, certificat d'étalonnage, liste des pièces de rechange et autres documents complets.

Service après-vente

1) Service de garantie: Les composants de base (dynamomètre, bride de couple, système d'onduleur à fréquence variable) sont garantis pendant 1 an, et les pièces défectueuses seront réparées ou remplacées gratuitement pendant la période de garantie.

2) Assistance technique: un support technique bilingue (chinois et anglais) à vie est fourni, avec un temps de réponse inférieur ou égal à 4 heures; débogage à distance (informatique),Guide de la configuration de la solution modulaire, et les réponses en ligne aux questions techniques sont prises en charge.


3) Services de formation: Nous fournissons 2 jours de formation gratuite sur place, couvrant l'installation de l'équipement, les paramètres, les tests de fonctionnement, l'analyse des données et la maintenance quotidienne,pour s'assurer que les utilisateurs maîtrisent le fonctionnement du système.
