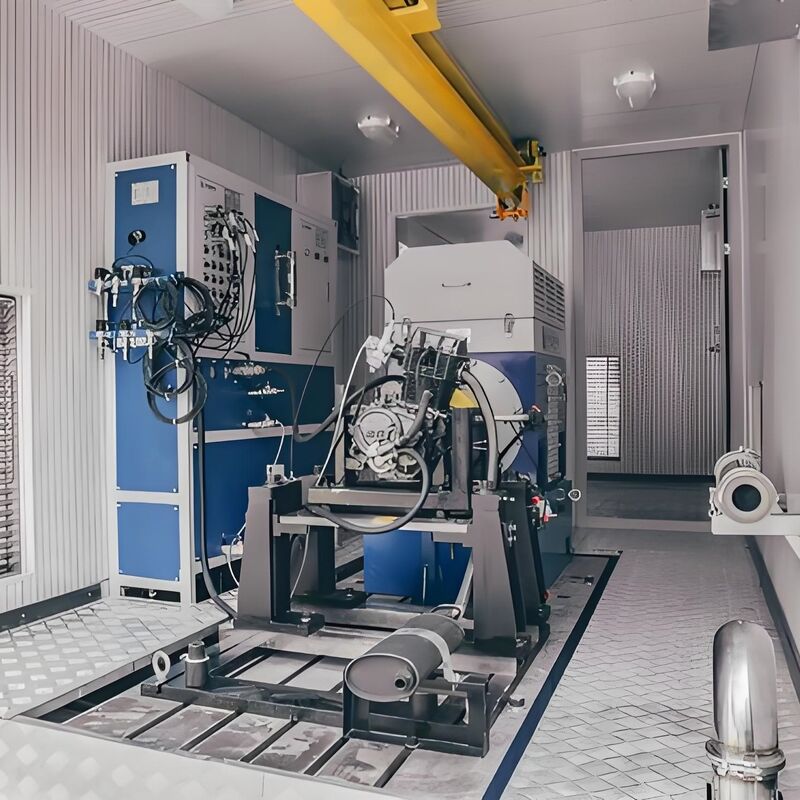

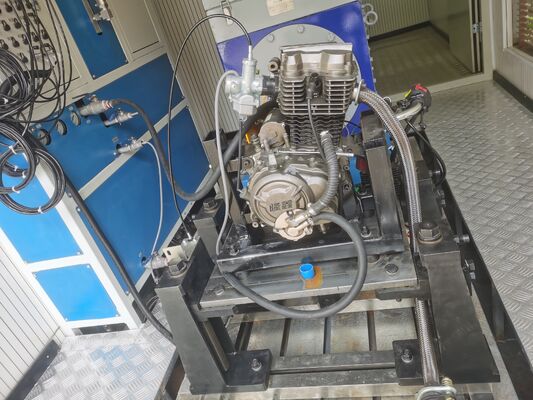

SSCD500-1500/3800 500KW Système de banc d'essai pour moteur dynamomètre de véhicule à énergie nouvelle

3. SSCD500-1500/3800 500KW Avantages clés du système de banc d'essai dynamométrique électrique pour moteur de véhicule à énergie nouvelle

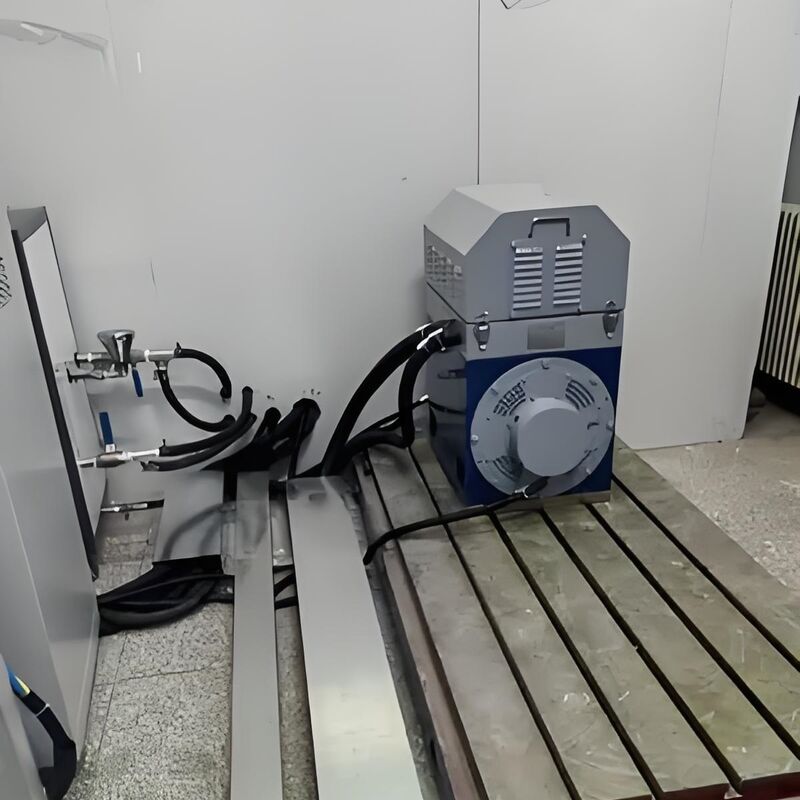

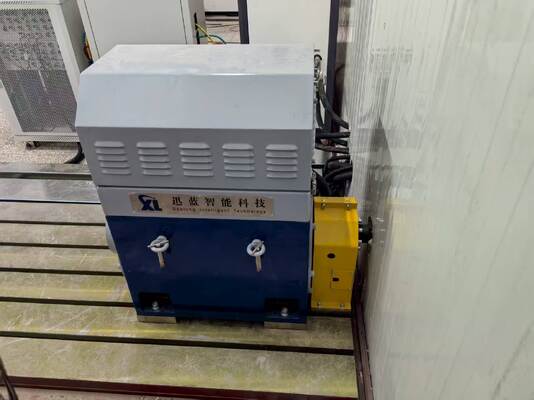

1) Adaptabilité à la haute puissance: Le dynamomètre électrique principal a une puissance nominale de 500KW, une plage de couple de 0-4000Nm, une vitesse maximale de 3800 tr/min et une plage de puissance constante de 1500-3800 tr/min. Il peut répondre aux exigences de test en pleine charge et en conditions de travail extrêmes des moteurs haute puissance dans les véhicules utilitaires lourds, les grandes machines de construction, etc., et est compatible avec les produits moteurs ayant des caractéristiques de vitesse différentes.

2) Précision de mesure de pointe dans l'industrie: Équipé d'un capteur de couple de haute précision HBM (précision 0,15 % FS) et d'un analyseur de puissance Seelong WT5006 (précision de base 0,03 %), ainsi que d'un module d'acquisition de données à haute vitesse de 10 kHz, il permet une capture précise des paramètres clés tels que le couple, la puissance, la température et les vibrations, avec un taux d'erreur de données inférieur à 0,3 %.

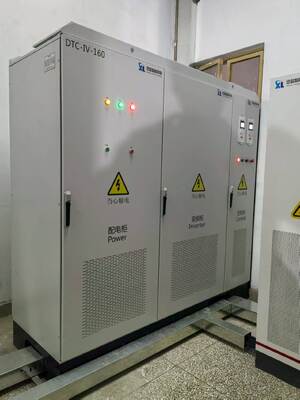

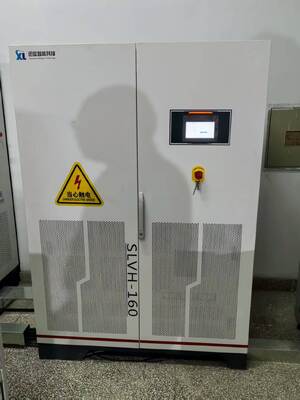

3) Excellente évolutivité du système: Le simulateur de batterie prend en charge une sortie de tension ultra-large de 36-1500V et 8 types de modèles de batterie (y compris les batteries à l'état solide émergentes), avec un courant de crête de 1500A, et est compatible avec divers systèmes d'alimentation de moteurs haute puissance ; le système d'onduleur à fréquence variable intelligent Siemens est compatible avec une large entrée de tension de 380V-480V, et réalise une réponse dynamique et un réglage rapide basés sur la technologie de contrôle vectoriel, avec une excellente stabilité opérationnelle et des capacités anti-interférences.

4) Conception structurelle professionnelle et fiable: Tous les composants principaux ont été vérifiés dans des conditions de haute puissance. Des supports de montage à haute capacité de charge en option (réglables de 250 à 600 mm), des plateformes en fonte HT350 à haute résistance et des amortisseurs composites peuvent être équipés pour supprimer efficacement les interférences vibratoires lors des tests haute puissance et assurer un fonctionnement stable à long terme de l'équipement. La conception modulaire prend en charge l'extension fonctionnelle et les modifications personnalisées.

4. SSCD500-1500/3800 500KW Domaines d'application du système de banc d'essai dynamométrique électrique pour moteur de véhicule à énergie nouvelle

1) Secteur des véhicules à énergie nouvelle lourds: S'adapte aux tests de puissance, de couple, d'efficacité, de durabilité et d'adaptabilité à l'environnement à haute et basse température des moteurs d'entraînement pour les poids lourds à énergie nouvelle, les grands bus, les véhicules miniers, etc., et correspond à diverses exigences de correspondance des batteries d'alimentation.

2) Secteur des grands équipements industriels: Nous pouvons effectuer des tests en usine, des tests de type et une vérification de la fiabilité pour les moteurs d'entraînement industriels, les groupes électrogènes et les moteurs de correspondance de compresseurs de 500KW et moins, couvrant des scénarios d'application dans des industries telles que la métallurgie, l'énergie et la chimie.

3) Domaine des équipements spéciaux: Répondre aux tests spéciaux de moteurs spéciaux tels que les machines de construction (excavatrices, grues), les systèmes de propulsion navale et les moteurs de traction du transport ferroviaire, et s'adapter aux conditions de travail complexes de couple élevé, de large plage de vitesse et de fort impact.

4) R&D et tests haut de gamme: Fournir la R&D des performances des moteurs haute puissance, les tests de conformité aux normes et des solutions de test personnalisées pour les instituts de recherche nationaux, les centres de R&D automobiles haut de gamme et les institutions de test faisant autorité tierces, soutenant la vérification de l'innovation technologique de pointe des moteurs.

5. SSCD500-1500/3800 500KW Normes de référence du système de banc d'essai dynamométrique électrique pour moteur de véhicule à énergie nouvelle

Normes nationales

• GB/T 18488.1-2015 "Système de moteur d'entraînement pour véhicules électriques - Partie 1 : Spécification",
• GB/T 18488.2-2015 "Système de moteur d'entraînement pour véhicules électriques - Partie 2 : Méthodes d'essai",
• GB/T 755-2019 "Machines électriques tournantes - Classification et performances",
• GB/T 29307-2022 "Méthodes d'essai de fiabilité du système de moteur d'entraînement pour véhicules électriques".

Normes internationales

• ISO 15084-1:2017 Véhicules routiers - Systèmes d'entraînement électrique - Partie 1 : Interfaces d'alimentation,
• CEI 60034-1:2017 Machines électriques tournantes - Partie 1 : Caractéristiques et performances,
• ISO 6469-5:2022 Véhicules électriques - Exigences de sécurité - Partie 5 : Systèmes d'alimentation.

Normes spécifiques aux composants

• Le capteur de couple HBM T40FM est conforme à la norme d'étalonnage ISO 16613:2013,
• Le système d'onduleur à fréquence variable Siemens est conforme à la norme de sécurité CEI 61800-5-1 et à la norme CEI 61800-2 sur les systèmes d'entraînement électrique à vitesse réglable,
• L'analyseur de puissance est conforme à la norme de précision CEI 62053-22.

6. Liste des modèles de système de banc d'essai dynamométrique électrique pour moteur de véhicule à énergie nouvelle

7. Livraison et support après-vente

Livraison

Les modèles standard sont expédiés dans les 90 jours, tandis que les modèles personnalisés sont expédiés dans les 120 à 150 jours (y compris la logistique internationale et l'assistance au dédouanement). La livraison comprend un ensemble complet d'équipements, les instructions d'installation, le manuel d'utilisation, le certificat d'étalonnage, la liste des pièces de rechange et autres documents complets. L'installation et la mise en service sur site sont prises en charge.

Service après-vente

1) Service de garantie : Les composants principaux (dynamomètre, bride de couple, système d'onduleur à fréquence variable) sont garantis pendant 1 an, et les pièces défectueuses seront réparées ou remplacées gratuitement pendant la période de garantie.
2) Support technique : Un support technique bilingue (chinois et anglais) à vie est fourni, avec un temps de réponse inférieur ou égal à 4 heures ; le débogage à distance (basé sur ordinateur), le guidage de configuration de solution modulaire et les réponses en ligne aux questions techniques sont pris en charge.
3) Services de formation : Nous fournissons 2 jours de formation gratuite sur site, couvrant l'installation de l'équipement, les paramètres, les tests des conditions de fonctionnement, l'analyse des données et la maintenance quotidienne, afin de garantir que les utilisateurs maîtrisent le fonctionnement du système.
