Le nombre d'heures d'essai est le suivant:Le nombre de siègesPerformance motriceDynamomètre électriqueSystème de banc d'essai

1. SSCD200-1000/3300 200Le nombre de siègesMoteur à énergie nouvelleDynamomètre électriqueSystème de banc Description du composant

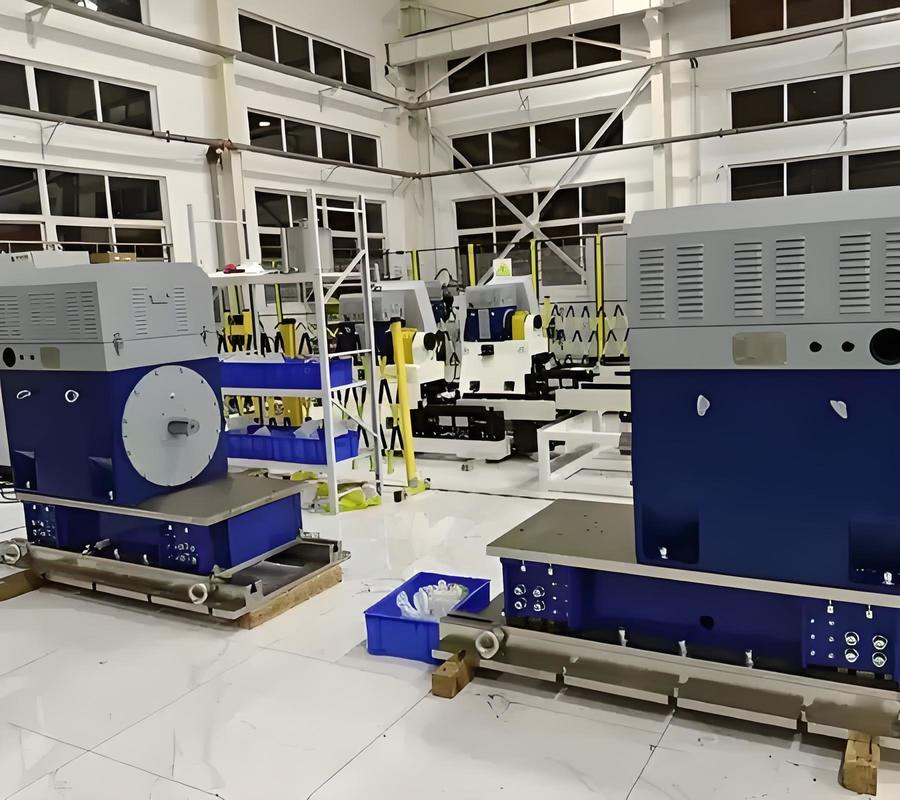

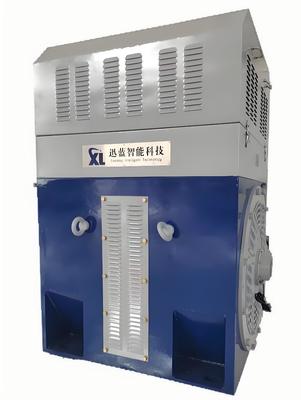

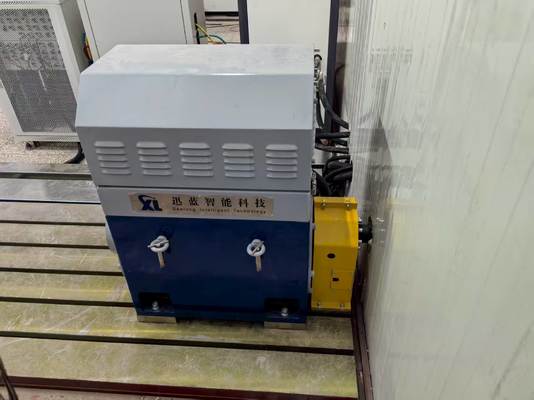

Le système SSCD200-1000/3300 de banc d'essai de dynamomètre de performance du moteur de 200 kW est une plate-forme d'essai complète haute performance spécialement conçue pour tester des moteurs de moyenne et grande puissance.Ce système intègre des modules de base tels qu'un dynamomètre, un capteur de couple de haute précision, un système de mesure et de contrôle intelligent et un simulateur de batterie à large portée,couvrant de manière exhaustive les besoins de vérification des performances des moteurs d'entraînement des véhicules utilitaires, moteurs industriels de taille moyenne et grande, et moteurs spéciaux.

2. SSCD200-1000/3300 200Le nombre de sièges Dynamomètre électriqueParamètres techniques

3. SSCD200-1000/3300 200Le nombre de siègesPerformance motriceDynamomètre électriqueSystème de banc Principaux avantages

• Adaptation précise pour une puissance moyenne et élevée

Avec une puissance nominale de 200 kW et une plage de couple de 0 à 1910 Nm, et une vitesse maximale de 3300 tr/min, il couvre les besoins d'essai en pleine condition des moteurs de moyenne et grande puissance;la plage de puissance constante de 1000 à 3000 tr/min correspond avec précision aux caractéristiques de fonctionnement des moteurs d'entraînement des véhicules utilitaires et des moteurs industriels moyens et grands, en évitant les points morts.

• Assurance de la précision des mesures multidimensionnelles

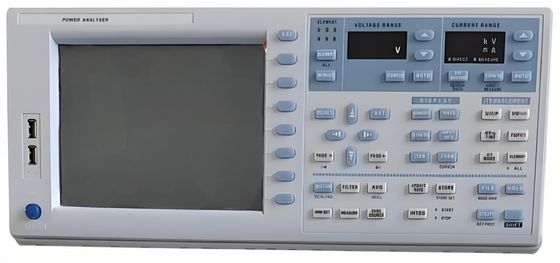

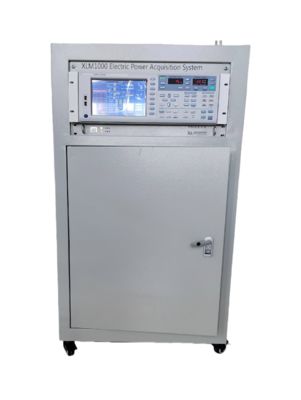

Équipé d'une bride de couple haute précision HBM 0,2% FS, combinée à un analyseur de puissance Seelong WT5006 (0,03% de précision de base) et à un système d'acquisition de données multicanal Advantech,Il permet d'acquérir des paramètres clés tels que le couple de manière synchrone et précise., puissance, température et vibration, avec une erreur de données ≤ 0,5%, répondant aux exigences strictes en matière de précision des essais de la norme nationale GB/T 18488-2024.

• Compatibilité avec la large scène

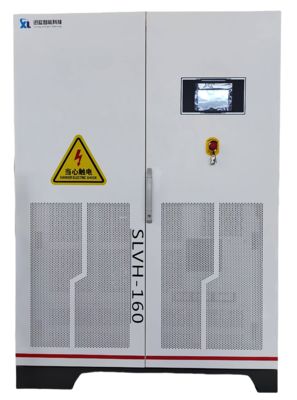

Le simulateur de batterie prend en charge une large tension de sortie de 24 à 1200 V, s'adaptant aux besoins d'alimentation des moteurs de moyenne et haute puissance de 48 V basse tension à 800 V haute tension;le système de convertisseur de fréquence ABB est compatible avec une large tension d'entrée de 380V±10%, maintenant un fonctionnement stable même dans des scénarios de fluctuation de tension, et peut s'adapter à différents environnements régionaux du réseau électrique.

• Configuration flexible et fonctionnement stable

Le système comprend des modules de base tels que la mesure et le contrôle, l'acquisition de données et l'analyse de puissance.Le support du moteur a une plage de réglage de 200-500 mm pour accueillir des moteurs de différentes spécificationsLa combinaison de la plaque de fonte HT300 et de l'amortisseur de ressort réduit efficacement les interférences vibratoires lors des essais et assure un fonctionnement stable à long terme de l'équipement.

4. SSCD200-1000/3300 200Le nombre de sièges - Je ne sais pasAutresPRésultatsDynamomètre électrique TestB. PourenchSYstem Application du projetUneraison

1) LeSecteur des véhicules à énergie nouvelle

Il convient aux essais de puissance, de couple, d'efficacité et de durabilité des moteurs d'entraînement des véhicules utilitaires à énergie nouvelle (camions légers, camions moyens) et des véhicules hybrides.Il peut être assorti avec des moteurs de plateforme haute tension de 800V et répond aux exigences d'essai pour la survitesse, surcharge et adaptabilité environnementale à haute et basse température dans GB/T 18488-2024.

2) LeChamp moteur industriel

Les essais d'usine et les essais de type sont effectués sur des moteurs industriels de taille moyenne et grande de 200 kW et moins (tels que les moteurs de pompes à eau de taille moyenne et grande, les ventilateurs et les compresseurs).Il peut vérifier les indicateurs de performance clés tels que la notation de l'efficacité énergétique du moteur (conforme à la norme GB 18489-2023), les caractéristiques d'élévation de température et les caractéristiques de charge.

3) Les produitsChamp moteur spécial

Il convient aux essais spécialisés de moteurs spéciaux tels que les petites et moyennes machines de construction (chargeuses, excavatrices), les machines auxiliaires maritimes et les moteurs auxiliaires de transport ferroviaire,répondant aux exigences de vérification des performances dans les scénarios de couple élevé (≤1910Nm) et de vitesse moyenne à élevée (≤3300 tr/min).

4) Les produitsInstitutions de recherche et d'essais

Nous fournissons une plateforme de test pour moteurs de moyenne et haute puissance pour les universités, les instituts de recherche, et les organisations de test tiers,le soutien de solutions d'essai personnalisées (telles que les tests de vieillissement du moteur et les tests de simulation de défauts) pour aider à optimiser les performances du moteur et à vérifier la conformité aux normes.

5. SSCD200-1000/3300 200Le nombre de siègesPerformance motriceDynamomètre électriqueNorme de référence pour le système de bancs

Normes nationales

• GB/T 18488-2024 Systèmes de moteur d'entraînement pour véhicules électriques
• GB 755-2019 Classements et performances des machines électriques rotatives
• GB 18489-2023 Limites d'efficacité énergétique et niveaux d'efficacité énergétique pour les moteurs asynchrones triphasés de petite et moyenne taille
• JB/T 10634-2023 Dynamomètre électrique

Normes internationales

• ISO 15084-1:2017 Véhicules routiers - Systèmes d'entraînement électriques - Partie 1: Interfaces électriques
• IEC 60034-1:2017 Machines électriques rotatives Partie 1: Nombre et performances

Normes liées à l'industrie

• Capteur de couple HBM T40B: conforme à la norme ISO 16613:2013 "Mesure de la force dynamique - Méthode d'étalonnage pour les capteurs de couple".
• Systèmes de conversion de fréquence ABB: Conformément à la norme IEC 61800-5-1:2017 "Systèmes d'entraînement électrique à vitesse variable ¢ Partie 5-1: exigences de sécurité ¢ Électrique, thermique et énergétique"
• Analyseur de puissance: conforme à la norme IEC 62386-101:2017 "Alimentation électrique pour équipements électroniques - Partie 101: exigences de performance"

6. Performance motriceDynamomètre électriqueSystème de banc Modèle Liste

7Livraison et service après-vente

1)Livraison

• 90 jours après la passation de la commande (y compris les essais en usine);
• Modèles personnalisés: délai de livraison de 90 à 180 jours (confirmation de la solution, production,Les services de débogage et de logistique internationale ainsi que l'assistance au dédouanement sont assurés en fonction des besoins personnalisés..

2)Service après-vente

• Période de garantie: les composants de base (dynamomètre, flange de couple) sont garantis pendant 1 an;
• Assistance technique: une assistance technique bilingue (anglais et chinois) à vie est fournie, avec un temps de réponse de ≤4 heures (pendant les heures de travail).
• Fourniture de pièces détachées: Les pièces détachées nationales seront expédiées dans les 24 heures et les pièces détachées internationales seront livrées dans les 7 jours (hors dédouanement).
• Services de formation: 1,5 journées de formation gratuite sur place (y compris le fonctionnement des équipements, l'utilisation des logiciels et la maintenance quotidienne);

• Débogage à distance: Prend en charge le débogage à distance via un ordinateur et fournit des conseils de configuration et de dépannage de solutions modulaires.
