SSCD75-1000/4000 Système de banc d'essai de dynamomètre électrique de performance du moteur 75 kW

Le système de détection de l'émission de CO2 est utilisé.Performance motriceSystème de banc d'essai de dynamomètre électrique

1. SSCD75-1000/4000 75Le nombre de siègesMoteur à énergie nouvelleDynamomètre électriqueDescription du composant du système de banc

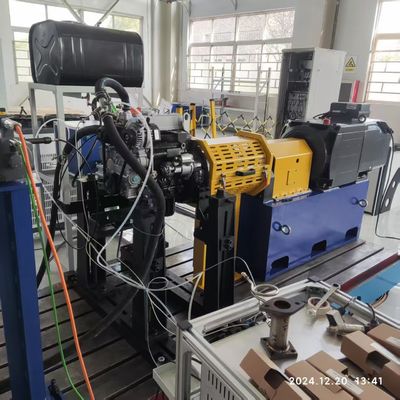

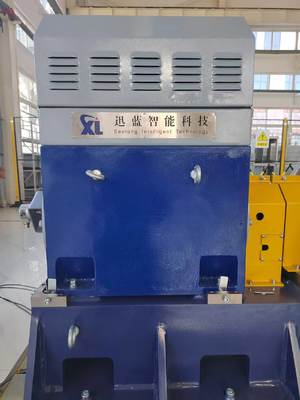

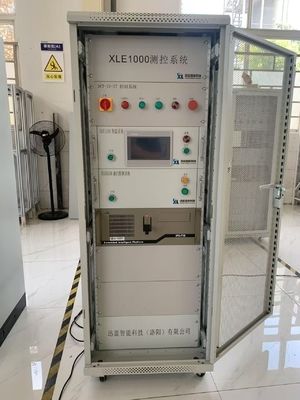

Le système SSCD75-1000/4000 de banc d'essai de dynamomètre de performance moteur de 75 kW est une plate-forme d'essai complète de haute précision spécialement conçue pour tester des moteurs de petite et moyenne puissance.Ce système intègre des modules de base tels qu'un dynamomètre, un capteur de couple de haute précision, un système de mesure et de contrôle intelligent et un simulateur de batterie à large portée,couvrant de manière exhaustive les besoins de vérification des performances des moteurs de traction des véhicules à moteur, petits moteurs industriels et moteurs spéciaux.

2. SSCD75-1000/4000 75Le nombre de sièges Dynamomètre électriqueParamètres techniques

3. SSCD75-1000/4000 75Le nombre de siègesPerformance motriceDynamomètre électriqueSystème de banc Principaux avantages

• Couverture précise de la petite et moyenne puissance: 75 kW de puissance + 0 à 1000 Nm de couple, vitesse maximale de 4000 tr/min, adapté aux essais en pleine condition des moteurs d'entraînement des voitures particulières et des petits moteurs industriels,la plage de puissance constante de 1000 à 3000 tr/min correspond aux caractéristiques de fonctionnement des moteurs de petite et moyenne puissance.
• Précision de mesure de pointe dans l'industrie: HBM 0,2% FS flange de couple de haute précision + Seelong 0,03% analyseur de puissance de précision, associé à Advantech système d'acquisition de données multicanal, assure que l'erreur d'acquisition de données de couple,puissance, la température et autres données est ≤ 0,5%.

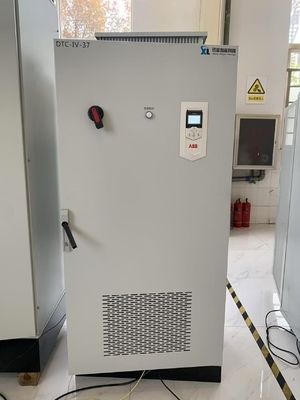

• Compatibilité élevée et faible coût: le simulateur de batterie prend en charge une large tension de sortie de 24 à 1200 V, adaptée aux moteurs de petite et moyenne puissance de basse tension (48 V) à haute tension (800 V);Le système de conversion de fréquence ABB a une stabilité exceptionnelle, et la configuration globale équilibre les performances et les coûts, ce qui le rend adapté aux essais de production en série.
• Flexible et adaptable à plusieurs scénarios: Le module de base est complet et les pièces optionnelles peuvent répondre à différentes exigences d'installation.Le support a une plage de réglage de 200 à 500 mm pour s'adapter à diverses spécifications telles que les petits moteurs et les micro moteursLa plaque en fonte et l'amortisseur de ressort assurent la stabilité de l'essai.

4. SSCD75-1000/4000 75Le nombre de sièges - Je ne sais pasAutresPRésultatsEélectriqueDdébitmètre TestB. PourenchSYstemUneLe nombreUneraison

• Dans le domaine des véhicules à énergie nouvelle: tests de puissance, de couple, d'efficacité et de durabilité des moteurs d'entraînement (75 kW et moins) pour voitures particulières et micro véhicules utilitaires, compatibles avec les plates-formes de tension traditionnelles de 48V/300V/800V.
• Dans le domaine des moteurs industriels: essais en usine et vérification de la qualification d'efficacité énergétique des moteurs pour petites pompes à eau,les ventilateurs et les compresseurs (conformément à la norme GB 18489-2023 "Limites d'efficacité énergétique et niveaux d'efficacité énergétique pour les moteurs asynchrones triphasés de petite et moyenne taille").
• Moteur spécialiséessais: moteurs destinés aux motos électriques, aux véhicules électriques à faible vitesse et aux petites machines de construction, répondant aux besoins des scénarios à faible puissance et à grande vitesse.
• Institutions de recherche et d'enseignement: plateforme d'expérience de recherche et de développement sur les performances motrices et d'enseignement pour les laboratoires moteurs universitaires et les petits instituts de recherche, soutenant des solutions de test sur mesure.

5. SSCD75-1000/4000 75Le nombre de siègesPerformance motriceDynamomètre électriqueNorme de référence pour le système de bancs

• Normes nationales:

• GB/T 18488-2024 "Systèmes d'entraînement de moteurs pour véhicules électriques",
• GB 755-2019 "Classifications et performances des machines électriques rotatives",
• GB 18489-2023 "Limites d'efficacité énergétique et niveaux d'efficacité énergétique pour les moteurs asynchrones triphasés de petite et moyenne taille",
• JB/T 10634-2023 "Dynamomètres électriques".

• Normes internationales:

• ISO 15084-1:2017 "Systèmes d'entraînement électriques pour véhicules routiers"
• IEC 60034-1:2017 "Classifications et performances des machines électriques tournantes".

• Informations liées à l'industrie: Le capteur de couple HBM T40B est conforme à la norme d'étalonnage ISO 16613:2013 et le système de conversion de fréquence ABB est conforme à la norme de sécurité IEC 61800-5-1.

6Performance motriceDynamomètre électriqueSystème de banc Modèle Liste

7Livraison et service après-vente

• Livraison: les modèles standard sont expédiés en 90 jours, les modèles personnalisés en 90 à 180 jours (y compris l'assistance en logistique internationale et au dédouanement);
• Service après-vente: garantie d'un an sur les composants principaux (dynamomètre, bride de couple), support technique bilingue (chinois et anglais) à vie (temps de réponse ≤ 4 heures);Les pièces de rechange sont expédiées sur le marché intérieur dans les 24 heures et livrées sur le marché international dans les 7 jours.; 1 jour de formation gratuite est fourni et le débogage à distance est pris en charge (terminal informatique + guidage vidéo).
