SSCD350-1250/4500 Système de banc de dynamomètre électrique de performance du moteur 350 kW

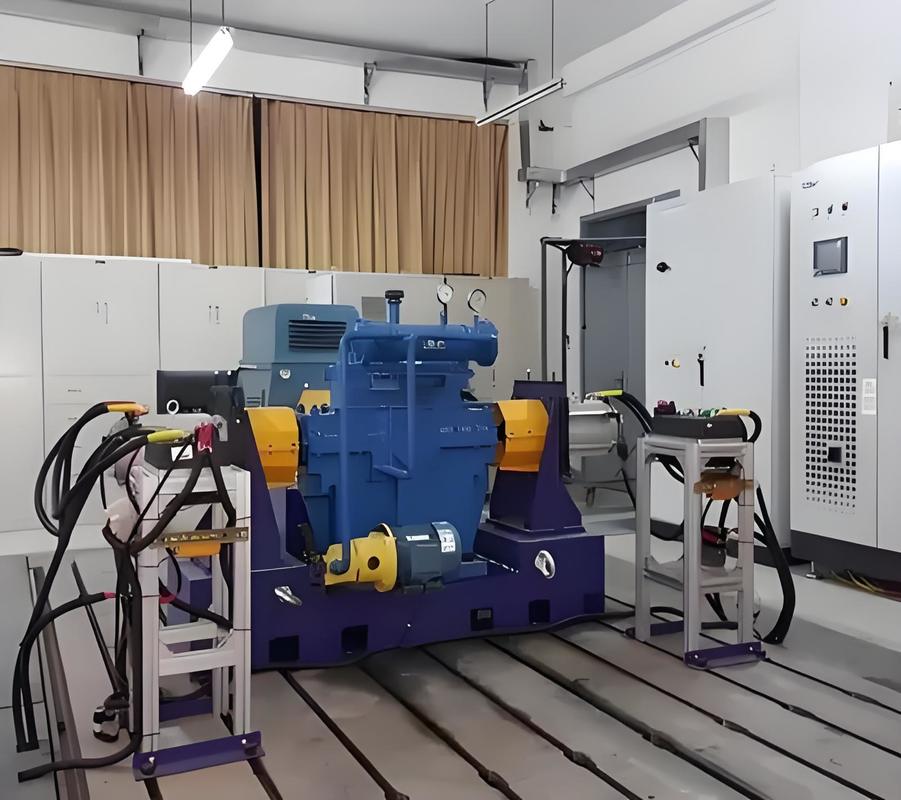

1. SSCD350-1250/4500 350 kW moteur à énergie nouvelle dynamomètre électrique



Le système de banc de dynamomètre de performance des moteurs SSCD350-1250/4500 de 350 kW est une plate-forme d'essai complète de haute performance spécialement conçue pour tester des moteurs de moyenne et grande puissance.Ce système intègre des modules de base tels qu'un dynamomètre, un capteur de couple de haute précision, un système de mesure et de contrôle intelligent et un simulateur de batterie à large portée,couvrant de manière exhaustive les besoins de vérification des performances des moteurs d'entraînement des véhicules utilitaires, moteurs industriels de taille moyenne et grande, et moteurs spéciaux.



Nom du composant	Spécifications de base	Marque

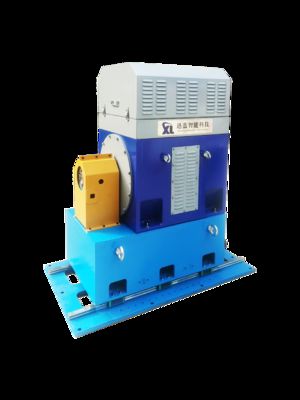

Le dynamomètre électrique SSCD350-1250/4500	La puissance: 350 kW; vitesse nominale: 1250 tours par minute, couple nominale: 2674 Nm, vitesse maximale: 4500 tours par minute, vitesse de puissance constante: 1250-3750 tours par minute, refroidi à l'eau;	- Je ne sais pas.

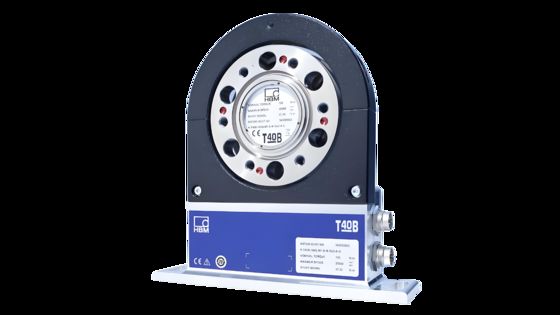

Flanche de couple	La valeur de la force de compression est déterminée par la force de compression de l'appareil.	HBM

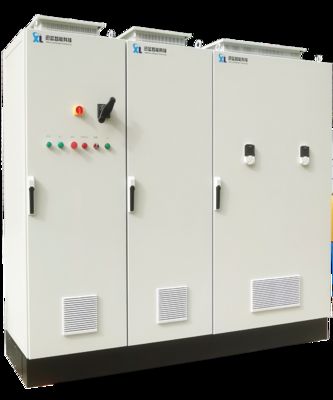

Système d'onduleur à fréquence variable	Voltage d'entrée: courant alternatif triphasé 380V±10%; Fréquence: 50-60Hz ; Valeur de protection contre le surtensionnement: 1,5 fois le courant nominal ; Protection multiple contre la surcharge, la surtension et la surchauffe.	ABB
Système de mesure et de contrôle XLP-1000	PC industriel: IPC710, CPU: i7, mémoire: 32 Go, disque dur: 1 To, logiciel de système de mesure et de contrôle XLP-1000	- Je ne sais pas.
Système d'acquisition de données	Il comprend une unité d'acquisition de vibrations, une unité d'acquisition de température, une unité d'acquisition d'entrée analogique et une unité d'acquisition d'entrée numérique.	L'ADAM-4017+ de l'Advantech est utilisé
Analyseur de puissance	Modèle: WT5006; Précision de base: 0,03% (0,01% de la lecture + 0,02% de la plage) Largeur de bande: CC, 0,1 Hz à 1 MHz Écran tactile LCD 6 canaux + MTR	- Je ne sais pas.
Transformateur de courant	1000A, 0,05% FS
Simulateur de batterie	Voltage de sortie: 24 à 1200 V Puissance nominale: 300 kW Puissance maximale: 375 kW Courant nominal: 800 A Courant de pointe: 1000 A Voltage de rétroaction: 323-427V Simulation de la batterie: elle peut simuler sept types de batteries: batteries au lithium ternaires, batteries au lithium oxyde de manganèse, batteries au lithium titanate, batteries au lithium oxide de cobalt,Piles au phosphate de fer au lithium, les piles au plomb et les piles au nickel-hydrure métallique.	- Je ne sais pas.
Optionnel
Accouplement	Velocité autorisée: 5000 tr/min, couple autorisé: 3000 Nm	- Je ne sais pas.

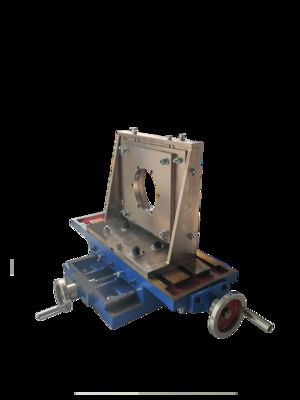

Support de moteur	Plage de réglage du support (hauteur du centre du moteur): 200 mm-500 mm	- Je ne sais pas.
Plaque en fonte	Matériau: HT300 (résistance à la traction ≥ 300 MPa); les amortisseurs et les plaques en fonte assurent la stabilité lors des essais à grande vitesse.	- Je ne sais pas.
Amortisseurs	Les amortisseurs à ressorts; les amortisseurs et les plaques en fonte assurent la stabilité lors des essais à grande vitesse.	- Je ne sais pas.



2. SSCD350-1250/4500 Dynamomètre électrique 350 kW Paramètres techniques



Catégories de paramètres	Indicateurs techniques
Fabricant de dynamomètres	- Je ne sais pas.
Puissance nominale	350 kW.
Le couple nominal	2674Nm
Vitesse nominale	1250 tours par minute
Vitesse maximale	4500 tours par minute
Plage de vitesses de couple constant	0 à 1250 tours par minute.
Plage de vitesses de puissance constante	1250 à 3750 tours par minute
Modèle de capteur de couple	T40B
Fabricant de capteurs de couple	HBM
Région du capteur de couple (Nm)	0 à 3 000 Nm
Niveau de précision	00,2% FS



3. SSCD350-1250/4500 Performance du moteur 350 kW Système de banc de dynamomètre électrique Principaux avantages



1) Couverture complète des performances: Le dynamomètre de base a une puissance de 350 kW, une plage de couple de 0 à 3000 Nm et une vitesse maximale de 4500 tr/min, ce qui peut répondre aux besoins d'essai en pleine condition des moteurs de moyenne et haute puissance.La plage de puissance constante de 1250 à 3750 tr/min est adaptée à diverses caractéristiques de fonctionnement du moteur.



2) Excellente précision de mesure: la bride de couple HBM a une précision de 0,2% FS et l'analyseur de puissance Seelong a une précision de base de 0,03%.il assure l'acquisition précise de données clés telles que le couple, puissance et température.



3) Une forte compatibilité des systèmes: le simulateur de batterie prend en charge 7 modèles de batterie classiques, avec une tension de sortie de 24 à 1200 V et un courant de pointe de 1000 A, adapté aux besoins d'alimentation des différents types de moteurs;le système de convertisseur de fréquence ABB est compatible avec une large tension d'entrée de 380V±10% et présente une stabilité exceptionnelle.



4) Configuration complète et flexible: Il couvre les modules de base tels que la mesure et le contrôle, l'acquisition de données et l'analyse de la puissance.Le support a une plage de réglage de 200 mm-500 mm pour s'adapter aux différentes exigences d'installationLa combinaison de plaque de fonte et d'amortisseur de ressort assure la stabilité de l'essai.



4. SSCD350-1250/4500 350 kW Performance du moteur Système de banc de dynamomètre électrique



1) Secteur des véhicules à énergie nouvelle: Convient à l'essai des performances des moteurs d'entraînement (y compris les voitures particulières et les véhicules utilitaires) pour les véhicules à énergie nouvelle, y compris la puissance, le couple, l'efficacité et la durabilité,pour répondre aux besoins de correspondance des batteries traditionnelles telles que le lithium ternaire et le phosphate de fer de lithium.



2) champ moteur industriel: nous pouvons effectuer des essais d'usine et des essais de type sur les moteurs asynchrones industriels et les moteurs synchrones de 350 kW et moins,portant sur la vérification des performances des moteurs de support tels que les pompes à eau, ventilateurs et compresseurs.



3) Champ moteur spécial: adapté aux essais spécialisés de moteurs spéciaux de moyenne et haute puissance utilisés dans les machines de construction, les navires, le transport ferroviaire et autres scénarios,répondant aux exigences d'essai de couple élevé et d'une large plage de vitesses.



4) Institutions de R & D et d'essais: fournir des plateformes de recherche et développement sur les performances motrices et de test de conformité aux normes pour les universités, les instituts de recherche et les établissements de test tiers,et soutenir la mise en œuvre de solutions de test personnalisées.



5. SSCD350-1250 /4500 Performance du moteur de 350 kW Système de référence de banc de dynamomètre électrique



1) Normes nationales:



GB/T 18488.1-20 24 "Systèmes d'entraînement des moteurs des véhicules électriques - Partie 1: Conditions techniques",

GB/T 18488.2-20 24 "Systèmes de moteur d'entraînement pour véhicules électriques - Partie 2: Méthodes d'essai",

¥GB 755-2019 "Classifications et performances des machines électriques rotatives",

¥JB/T 10634-20 23 "Dynamomètre électrique".



2) Normes internationales:



¢ISO 15084-1:2017 Véhicules routiers - Systèmes d'entraînement électriques - Partie 1: Interfaces électriques;

¢ IEC 60034-1:2017 Machines électriques rotatives - Partie 1: Nombre et performances.



3) liées à l'industrie: Les composants tels que les simulateurs de batterie et les analyseurs de puissance sont conformes aux normes de précision et de sécurité respectives de l'industrie (par exemple, le capteur de couple HBM T40B est conforme à la norme ISO 16613:Norme d'étalonnage 2013, et le système de conversion de fréquence ABB est conforme à la norme de sécurité CEI 61800-5-1.



6. Liste des modèles de systèmes de bancs d'essai pour dynamomètres de performance moteur



Modèle	Puissance (kW)	Le couple (Nm)	Vitesse nominale (rpm)	Vitesse maximale (rpm)	Précision de mesure du couple
Les résultats de l'analyse sont publiés dans le rapport annuel.	15	143	1000	4000	00,2% FS
Le nombre de personnes concernées par l'essai	30	286	1000	4000	00,2% FS
Le nombre de personnes concernées par le traitement	45	430	1000	4000	00,2% FS
Le nombre de personnes concernées par le traitement	60	573	1000	4000	00,2% FS
Le nombre de personnes concernées par le traitement	75	716	1000	4000	00,2% FS
Le nombre d'émissions de CO2	90	859	1000	3500	00,2% FS
Les données de référence sont fournies à l'autorité compétente de l'État membre.	110	1050	1000	3500	00,2% FS
Le nombre de points de contrôle est le suivant:	160	1528	1000	3500	00,2% FS
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	200	1910	1000	3300	00,2% FS
Le nombre de personnes concernées par le traitement est déterminé par le rapport de l'échantillon.	250	2387	1000	3300	00,2% FS
Le nombre de points de contrôle est le suivant:	300	2865	1000	3300	00,2% FS
Le nombre de personnes concernées par le traitement	30	191	1500	5000	00,2% FS
Le nombre d'exemplaires est le suivant:	45	286	1500	5000	00,2% FS
Les données de référence doivent être fournies conformément à l'annexe II.	60	382	1500	5000	00,2% FS
Le nombre d'exemplaires est le suivant:	90	573	1500	5000	00,2% FS
Les résultats de l'analyse sont publiés dans le rapport annuel.	132	840	1500	4500	00,2% FS
Les résultats de l'analyse sont publiés dans le rapport annuel.	160	1019	1500	4500	00,2% FS
Les données sont fournies par les autorités compétentes de l'État membre.	200	1273	1500	4000	00,2% FS
Le nombre d'épreuves est le suivant:	250	1592	1500	4000	00,2% FS
Le nombre de points de contrôle est le suivant:	300	1910	1500	3800	00,2% FS
Les données de référence doivent être fournies conformément à l'annexe II.	350	2674	1250	4500	00,2% FS
Le nombre de points de contact est le nombre de points de contact.	400	2546	1500	3800	00,2% FS
Les données de référence sont fournies par les autorités compétentes.	500	3183	1500	3800	00,2% FS
Puissance, portée de vitessea)Le nombre de modules d'acquisition peut être personnaliséa)s Nécessaire.



7. Livraison et service après-vente



La livraison:Les modèles standard sont expédiés en 90 jours; les modèles personnalisés sont expédiés en 90 à 180 jours (y compris l'assistance en logistique internationale et en dédouanement).



Le service après-vente:garantie d'un an sur les composants de base (dynamomètre, bride de couple), support technique bilingue (chinois et anglais) à vie (temps de réponse ≤ 4 heures);Les pièces de rechange sont expédiées sur le marché intérieur dans les 24 heures et livrées sur le marché international dans les 7 jours.; 1,5 journées de formation gratuite au fonctionnement; support de débogage à distance (informatique, y compris les conseils de configuration de la solution modulaire).

8. FAQ

Q: Quelle est la quantité minimale de commande pour notre coopération?

R: Nous prenons en charge la commande de 1 pièce pour les produits en stock.

Q:Comment puis-je en apprendre davantage sur les produits?

R: Veuillez laisser votre adresse e-mail et nous vous enverrons votre livre d'échantillons électronique.

Q: Quel est votre délai de paiement?

R: Normalement, 40% de dépôt T/T, paiement intégral avant expédition.

Q: Quel est le délai pour mes commandes?

R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.

Q: Comment obtenir la solution globale du banc d'essai?

R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.

Q: Puis-je venir visiter votre usine?

R: Bien sûr, vous êtes toujours les bienvenus.
