Description de la composition du banc d'essai du dynamomètre

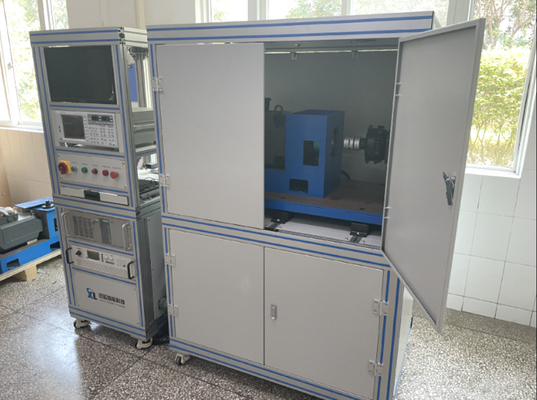

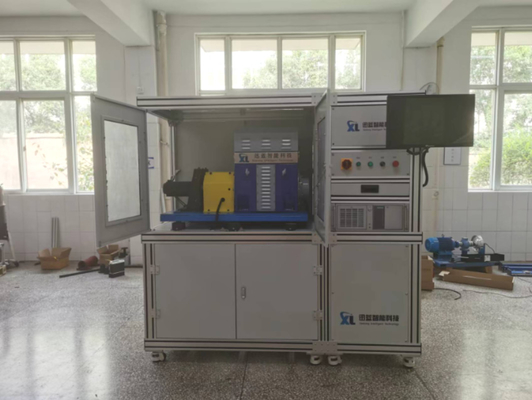

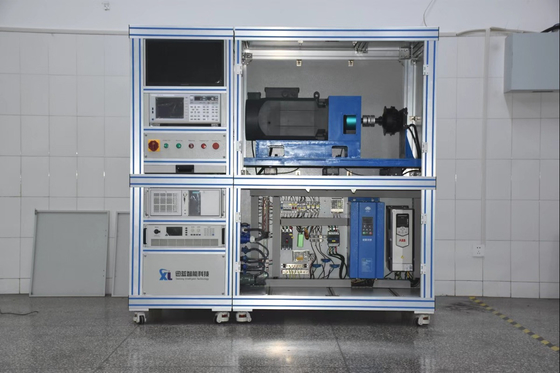

Le banc d'essai global est représenté sur la figure ci-dessus, qui comprend principalement un dynamomètre électrique, un support de montage pour le moteur soumis à l'essai, un arbre de raccordement, un couvercle de protection, etc.

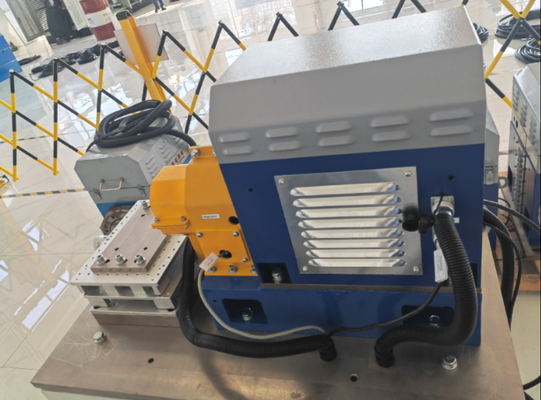

Le dynamomètre électrique contient un dispositif de refroidissement par air (ventilateur), un codeur rotatif et un système de surveillance de la température de l'arbre.le signal de vitesse est envoyé à la cabine d'entraînement à fréquence variable via le bus, et le signal de couple est envoyé au système de commande à l'aide du câble protégé d'origine pour former un contrôle en boucle fermée.et réglé et contrôlé dans l'unité informatique.
Application du projet
Les bancs d'essai Seelong E-Motor sont utilisés pour analyser et déterminer les propriétés électriques, mécaniques, thermiques et acoustiques.les essais de fiabilité et de durabilité et les mesures de performance du démarrage à froid peuvent être réalisés dans des conditions réalistes;Le système d'automatisation intégré de Seelong TCM permet des essais entièrement automatiques, donc des essais plus efficaces en temps et en coût pour toutes les procédures de test pertinentes.
Toutes les données de mesure sont enregistrées avec un horodatage uniforme et peuvent être traitées par l'outil de post-traitement des données,L'intégration facultative de la technologie "Virtual Proving Ground" basée sur SeeLong SLM offre également un environnement de développement et de test virtuel pour mettre en œuvre l'intégration, des tâches d'optimisation et de validation même sur le banc d'essai.
Paramètres techniques
- Petite taille, installation facile;
- Structure simple, fonctionnement et maintenance faciles;
- moment de freinage élevé;
- une précision de mesure élevée;
- Travailler de façon stable et fiable;
- La mesure de la vitesse instantanée de haute précision avec capteur de vitesse magnétoélectrique;
- Réaction rapide, adaptée aux essais dynamiques
Le montant de la garantie- 4200/17Paramètres techniques du dynamomètre électrique
| Nom de l'article |
Paramètres du dynamomètre électrique |
| Modèle |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Marque |
- Je ne sais pas. |
| Puissance nominale en kW |
45 |
| Le couple nominal (Nm) |
95 |
| Plage de vitesse à couple constant (rpm) |
0-4200 |
| Une puissance constanteVitesseAutonomie de la plage (rpm) |
4200 à 15000 |
| Vitesse maximale de fonctionnement (rpm) |
17000 |
| Voltage nominal (V) |
AC 380 |
| Courant nominal (A) |
87 |
| Méthode de dissipation de la chaleur |
Refroidis par air |
|
Précision de mesure du couple(% FS)
|
±00,2% FS |
| Encodeur |
Shanghaï Jingfen |
| Modèle de codeur |
HTL 512 |
| Peut être personnalisé |
Le montant de la garantieLe dynamomètre électrique présente les avantages importants suivants:
Le principe de base du dynamomètre hydraulique est de convertir l'énergie mécanique générée par le moteur principal en énergie thermique et d'enlever la chaleur après refroidissement par eau.L'énergie émise par le moteur principal ne peut pas être récupérée, et l'énergie est également consommée pendant le processus de conversion.le dynamomètre électrique peut convertir l'énergie mécanique générée par le moteur principal en énergie électrique et la renvoyer au réseau interne pour utilisation par d'autres équipements.
- Caractéristiques de chargement
Les caractéristiques de charge des dynamomètres électriques sont les caractéristiques de couple constant de zéro régime à régime nominal et les caractéristiques de puissance constante de régime nominal à régime maximal,qui sont entièrement conformes aux caractéristiques de charge des machines à moteurGénéralement, le dynamomètre hydraulique ne peut être chargé que dans un sens, tandis qu'un dynamomètre à courant tourbillon peut être chargé dans deux sens, il ne peut pas être utilisé comme moteur principal de traînée arrière,tandis que le dynamomètre électrique peut facilement réaliser une charge bidirectionnelle et peut être utilisé comme un moteur principal de traction arrière.
En raison de l'utilisation d'accessoires qui sont entièrement conformes aux normes nationales, les utilisateurs n'ont pas à compter sur le fabricant pour l'entretien et peuvent effectuer eux-mêmes l'entretien quotidien,même lorsqu'il est nécessaire de remplacer l'hôte et les capteursLe dynamomètre électrique est le produit de remplacement le plus idéal pour la transformation technologique des équipements d'essai des entreprises en raison de sa structure simple et sans entretien.en plus de ses excellentes performances de régulation de vitesse, il a également un effet d'économie d'énergie significatif.
Le dynamomètre électrique est le noyau d'essai de l'ensemble du système de banc d'essai.Il adopte le système d'onduleur à fréquence variable comme actionneur du dynamomètre électrique et adopte le système d'essai et de contrôle de nouvelle génération de Seelong's comme noyau de commande du système de banc d'essaiLe système de test de logiciels Seelong est développé sur la base de la plateforme C# et peut effectuer un contrôle dynamique élevé du système.Le système d'essai et de commande Seelong peut compléter automatiquement le cycle d'essai de réglage pertinent et le cycle d'essai dynamique défini par l'utilisateurEn même temps, le système d'essai et de contrôle Seelong peut intégrer des équipements auxiliaires externes, effectuer une communication et un contrôle centralisés.
Le système de banc d'essai de Seelong est conçu de manière modulaire, en fonction des différentes exigences et budgets d'essai,Nos ingénieurs professionnels personnaliseront différents systèmes de banc d'essai de dynamomètre pour les clients.
Nous allons devenir partenaires, nous fournirons une mise à niveau gratuite à vie du système logiciel pour notre système de banc de test dynamomètre (hors développement de nouvelles applications).
Application typique
1) Recherche sur les essais et le contrôle des performances motrices
2) Évaluation de l'efficacité du moteur
3) Évaluation des performances d'alimentation du système moteur
4) Évaluation de la durabilité du moteur, etc.
Profil de l'entreprise
Seelong Intelligent Technology (Luoyang) Co., Ltd. est une entreprise de haute technologie spécialisée dans la mesure, le contrôle, la conception et la fabrication d'équipements.fabrication et vente de systèmes de génie électrique dans divers domaines tels que l'aérospatialeL'entreprise est située dans la belle ville de la fleur de pivoine - Luoyang, la capitale de Dieu.
Les principaux produits sont le dynamomètre électrique, le capteur de couple, le système de mesure et de contrôle et le système de garantie d'état et d'autres produits.adhérer à la philosophie d'entreprise de la qualité pour la survie et du service pour le développement, pour fournir aux utilisateurs des solutions de mesure et de contrôle en génie électrique dans divers domaines.
La philosophie de conception avancée de Seelong et sa riche expérience de l'industrie confèrent à l'entreprise un avantage technologique par rapport aux concurrents du même secteur.et les produits de l'entreprise peuvent mieux répondre à la demande réelle du marchéSeelong est courageuse dans l'innovation tout en valorisant ses propres percées technologiques et son développement.Il a établi des relations de coopération à long terme et approfondies avec de nombreux établissements de recherche nationaux tels que l'Université de Tsinghua et l'Université du Shandong.Il a passé la certification CE, la certification du système de qualité ISO9001, la certification d'entreprise de niveau AAA, obtenu plus de dix brevets d'invention et deux droits d'auteur sur les logiciels.Elle a fourni des équipements et des services professionnels à plus d'une centaine d'utilisateurs tant au niveau national qu'international, l'entreprise a gagné la confiance des clients nationaux et étrangers avec ses produits rentables et ses services de haute qualité, et a établi un partenariat stratégique gagnant-gagnant à long terme.
La société adhère toujours à la philosophie d'entreprise de "prendre l'innovation technologique comme mission et le service de qualité comme but",dépassant constamment le niveau avancé dans le même secteur, intégrer dans le monde, mesurer et contrôler l'avenir, et créer des produits de haute qualité.la fiabilité, et la valeur ajoutée.
Tous les employés de Seelong Intelligent Technology (Luoyang) Co., Ltd. accueillent chaleureusement la coopération sincère des clients nationaux et étrangers et travaillent ensemble pour l'avenir et le développement commun.
Certificats de société
Emballage et expédition
Questions fréquentes
Q: Quelle est la quantité minimale de commande pour notre coopération?
R: Nous prenons en charge la commande de 1 pièce pour les produits en stock.
Q:Comment puis-je en apprendre davantage sur les produits?
R: Veuillez laisser votre adresse e-mail et nous vous enverrons votre livre d'échantillons électronique.
Q: Quel est votre délai de paiement?
R: Normalement, 40% de dépôt T/T, paiement intégral avant expédition.
Q: Quel est le délai pour mes commandes?
R: Le cycle de production des dynamomètres est de 6 à 8 semaines, le cycle de production des capteurs est de 2 à 3 semaines, pour les autres produits, veuillez nous contacter.
Q: Comment obtenir la solution globale du banc d'essai?
R: Laissez-nous votre email, notre personnel technique communiquera avec vous sur le plan détaillé.
Q: Puis-je venir visiter votre usine?
R: Bien sûr, vous êtes toujours les bienvenus.
